Роликовый подшипник NUP 2317 ECP
Подшипник NUP 2317 ECP — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2317, размер 85*180*60 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 85 мм
Наружный диаметр: 180 мм
Ширина: 60 мм
Масса: 7 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

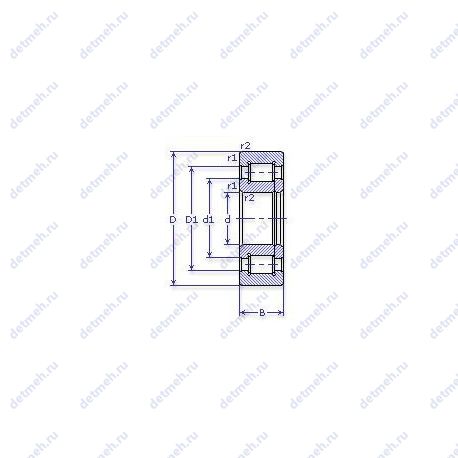

Таблица размеров и характеристик подшипника NUP 2317 ECP
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Прочие характеристики:
- Размер сопряженных деталей (rb max.): 2.5
- Размер (r1 min.): 3 мм.
- Размер (r2 min.): 3 мм.
- Размер сопряженных деталей (Da max.): 165
- Размер сопряженных деталей (ra max.): 2.5
- Размер (F): 108 мм.
- Размер (d1): 117 мм.
- Размер сопряженных деталей (db min): 120
- Размер (r3 min.): 3 мм.
- Размер (r4 min.): 3 мм.
- Размер (D1): 153 мм.
- Размер сопряженных деталей (da min.): 99
- Pu (N) Предел усталостной прочности: 60000
- Размеры. мм: 85x180x60
- Грузоподъемность динамическая: 455 кн
- Граничная нагрузка по усталости (Pu): 60
- Количество дорожек качения: 1
- Уплотнение: нет
Классификация:
- Нагрузка: радиальная
- Тела качения: ролики
- Обозначение: nup2317ecp, nup 2317 ecp
- Основной тип: роликовый радиальный
Исходные данные для расчета:
- Расчетный коэффициент (kr): 0.25
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 85
- D (мм) Наружный диаметр: 180
- m (кг) Масса: 7
- В (мм) Ширина: 60
- Ширина наружной обоймы (C): 60 мм
- Внутренний диаметр: 85 мм
- Внешний диаметр: 180 мм
- Высота. мм: 60
- Масса: 7 кг
- Ширина (высота) (B): 60 мм
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 490
- C (kN) Грузоподъемность динамическая: 455
- Грузоподъемность статическая: 490 кн
- Частота вращения номинальная: 4000 об/мин
- Частота вращения предельная: 4800 об/мин
В таблице приведены основные размеры подшипника NUP 2317 ECP, технические характеристики и номинальные значения.
Таблица модификаций подшипника NUP 2317 ECP
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2317 | Основное исполнение. | 85 | 180 | 60 | 6.56 |
| 2317S | Только для внутреннего и наружного колец. | 85 | 180 | 60 | 6.56 |
| 2317K | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 7.05 |
| N 2317 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 85 | 180 | 60 | 6.57 |
| 2317SK | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 6.56 |
| 2317 M | Только для внутреннего и наружного колец. Твердый латунный сепаратор с шариковой направляющей. | 85 | 180 | 60 | 7.05 |
| NH2317 | Роликовый радиальный цилиндрический подшипник, однорядный. | 85 | 180 | 60 | 7.575 |
| C 2317 | Тороидальный подшипник CARB. | 85 | 180 | 60 | 7.4 |
| NJ 2317 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 85 | 180 | 60 | 6.81 |
| NU2317R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 85 | 180 | 60 | 6.98 |
| NJ2317R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 85 | 180 | 60 | 6.98 |
| NJ2317E | Роликовый радиальный цилиндрический подшипник, однорядный. | 85 | 180 | 60 | 7.16 |
| NU2317K | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 6.92 |
| NU2317E | Роликовый радиальный цилиндрический подшипник, однорядный. | 85 | 180 | 60 | 6.98 |
| 2317 KM | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 7.05 |
| NU 2317 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 85 | 180 | 60 | 6.81 |
| NUP 2317 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 85 | 180 | 60 | 6.81 |
| NUP2317R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 85 | 180 | 60 | 6.98 |
| NH2317 E | Роликовый радиальный цилиндрический подшипник, однорядный. | 85 | 180 | 60 | 7.575 |
| NUP2317E | Роликовый радиальный цилиндрический подшипник, однорядный. | 85 | 180 | 60 | 7.35 |
| C 2317 K | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. | 85 | 180 | 60 | 7.4 |
| NJ2317 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита. | 85 | 180 | 60 | 6.77 |
| NU2317 ET | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. | 85 | 180 | 60 | 6.77 |
| NU2317 EM | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 85 | 180 | 60 | 7.49 |
| NJ2317EDF | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из стали или специального чугуна. | 85 | 180 | 120 | 14.32 |
| SL19 2317 | Специальный шариковый подшипник. | 85 | 180 | 60 | 7.34 |
| NJF2317 V | Бессепараторный подшипник. | 85 | 180 | 60 | 7.34 |
| NJ2317-VH | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник. | 85 | 180 | 60 | 7.3 |
| ZSL19 2317 | Роликовый радиальный цилиндрический подшипник, однорядный. | 85 | 180 | 60 | 7.23 |
| NUP2317 EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 85 | 180 | 60 | 7.77 |
| NUP2317 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита. | 85 | 180 | 60 | 6.77 |
| NJ2317 EMA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 85 | 180 | 60 | 7.62 |
| NU2317EG15 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 85 | 180 | 60 | 6.85 |
| UKX17+H2317 | Роликовый радиальный цилиндрический подшипник, однорядный. | 85 | 160 | 49 | 4.72 |
| NU 2317 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 85 | 180 | 60 | 7.669 |
| NJG 2317 VH | Неразборный бессепараторный подшипник. | 85 | 180 | 60 | 7.4 |
| NJ 2317 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. | 85 | 180 | 60 | 7 |
| NU 2317 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 85 | 180 | 60 | 6.835 |
| NJ 2317 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 85 | 180 | 60 | 7.014 |
| NJ2317-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 85 | 180 | 60 | 6.9 |
Модификации подшипника NUP 2317 ECP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
