Определение подшипника начинается с размеров d × D × B и проверки конструкции.

Чтобы подобрать номер подшипника по размерам без опасной ошибки, необходимо дополнительно определить его тип, число рядов, форму тел качения, наличие уплотнений, канавок и других конструктивных элементов. Совпадение d × D × B подтверждает только габаритную взаимозаменяемость. Оно еще не гарантирует одинаковую грузоподъемность, скорость, точность и работу в конкретном узле.

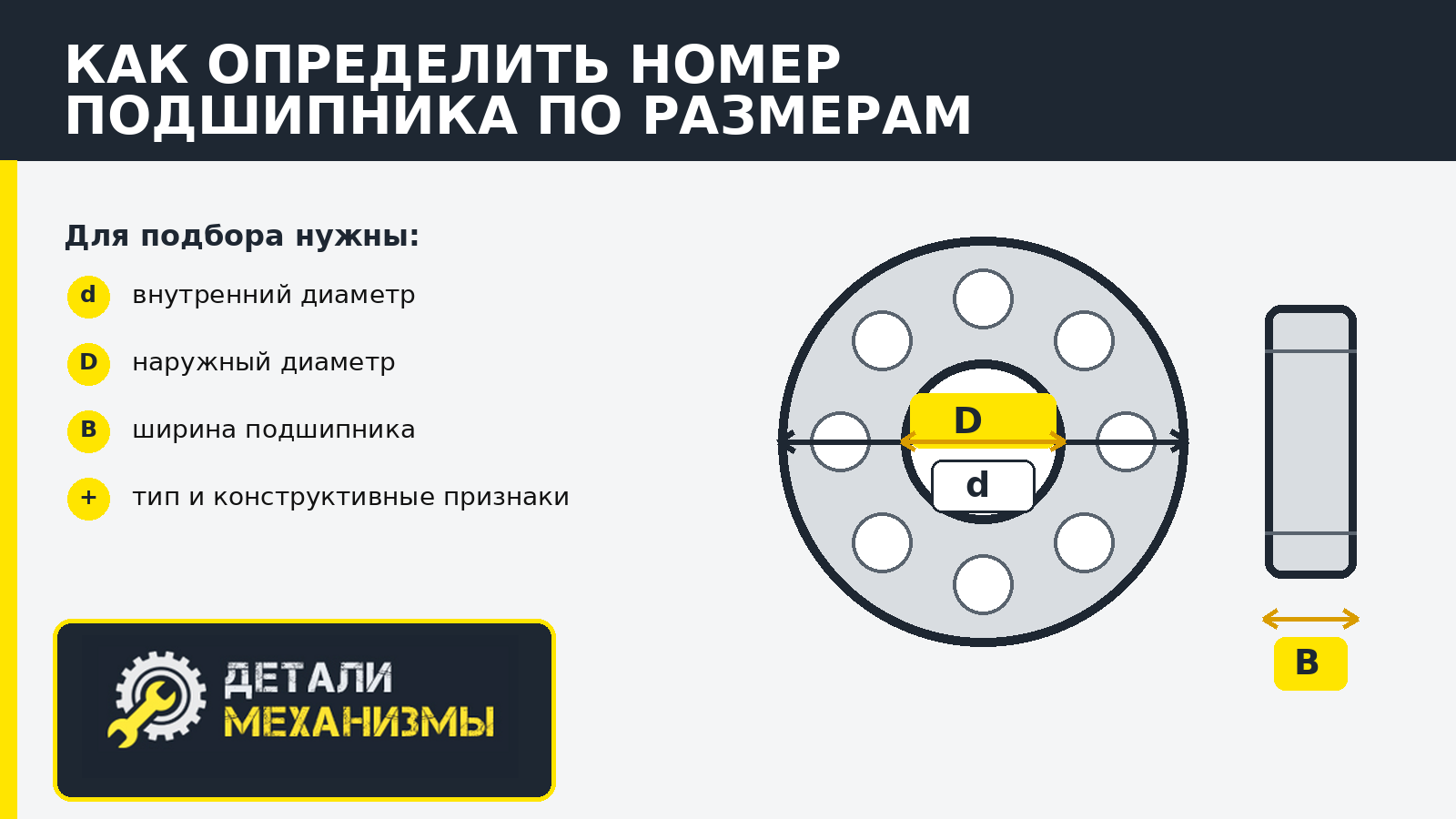

Какие размеры нужны для поиска номера

Перед измерением очистите кольца от загрязнений и остатков смазки. Если подшипник сильно изношен или разрушен, полезно измерить не только его, но и посадочные места на валу и в корпусе. Для большинства стандартных изделий достаточно исправного штангенциркуля, а для прецизионных и дюймовых исполнений может потребоваться микрометр.

• d — внутренний диаметр. Измеряется по отверстию внутреннего кольца. Для втулок и подшипников без внутреннего кольца фиксируют диаметр вала или рабочей дорожки.
• D — наружный диаметр. Измеряется по наружной поверхности внешнего кольца. Не следует ориентироваться по фланцу, бурту или выступающему стопорному кольцу.
• B — ширина. Для большинства радиальных подшипников это общая ширина между торцами. У конических роликовых подшипников дополнительно учитывают ширину внутреннего кольца, наружного кольца и общую монтажную ширину.
• Дополнительные размеры. Для нестандартного изделия могут потребоваться ширина колец, диаметр фланца, высота бурта, размер канавки, длина выступающей втулки или расстояние между рядами.

Записывайте размеры в принятом порядке: d × D × B, например 25 × 52 × 15 мм. Десятые и сотые доли миллиметра не стоит сразу округлять: необычное значение может указывать на дюймовый размер, износ или специальное исполнение.

Почему трех размеров иногда недостаточно

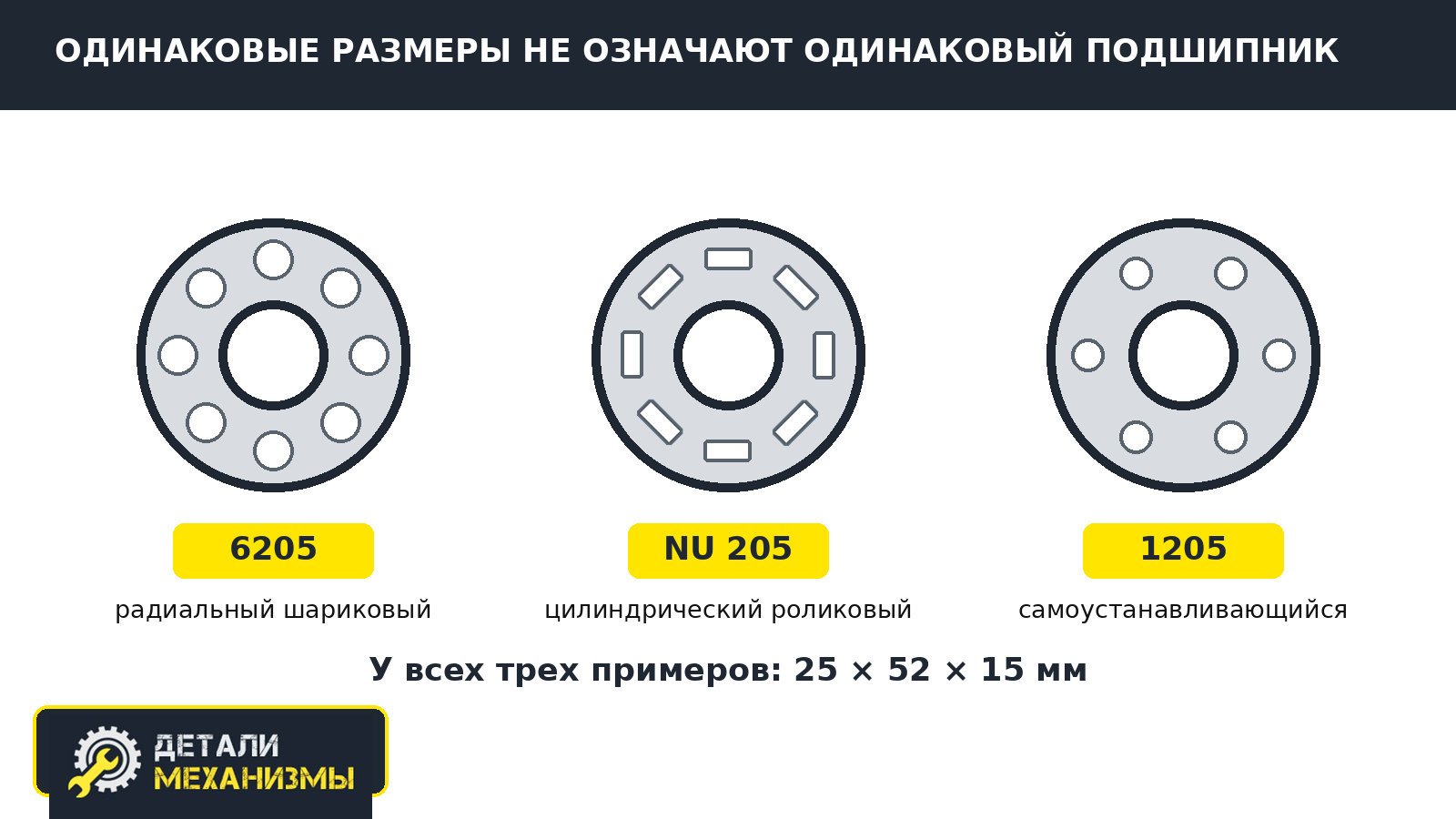

Одинаковые размеры могут соответствовать подшипникам разной конструкции.

Одинаковые габариты встречаются у подшипников разных типов. Например, радиальный шариковый 6205, цилиндрический роликовый NU 205 и самоустанавливающийся шариковый 1205 имеют размеры 25 × 52 × 15 мм. Они устанавливаются в одинаковое по габаритам пространство, но воспринимают нагрузку по-разному и не являются автоматической заменой друг другу.

Даже внутри одной базовой модели могут различаться защитные шайбы и контактные уплотнения, внутренний зазор, материал сепаратора, класс точности, допустимая температура и другие параметры. Поэтому поиск по размерам должен давать список кандидатов, а окончательный выбор выполняют после проверки конструкции и условий работы.

Как определить номер подшипника по размерам шаг за шагом

1. Измерьте d, D и B. Сделайте несколько замеров в разных точках. Это поможет заметить овальность, износ или ошибку измерительного инструмента.
2. Определите тип подшипника. Посмотрите, какие тела качения находятся между кольцами: шарики, цилиндрические, игольчатые, конические или сферические ролики. Отдельно отметьте число рядов.
3. Зафиксируйте конструктивные признаки. Нужны сведения об уплотнениях, защитных шайбах, стопорной канавке, фланце, коническом отверстии, разъемном кольце и выступающей внутренней обойме.
4. Найдите совпадения в каталоге. Используйте три размера как фильтр, а затем сузьте результаты по типу и исполнению. Если найдено несколько позиций, сравните чертежи и технические таблицы.
5. Проверьте суффиксы. Обозначения после базового номера могут указывать на зазор, уплотнения, сепаратор, точность или температурное исполнение. Система суффиксов зависит от производителя.
6. Сверьте условия работы. Перед заказом уточните нагрузку, частоту вращения, температуру, смазку, посадку и требования к ресурсу. Особенно важна эта проверка для шпинделей, редукторов, насосов и других ответственных узлов.

Что можно узнать из номера подшипника

Базовое обозначение часто содержит информацию о типе, размерной серии и диаметре отверстия. Например, в номере 6205 первые знаки относятся к серии радиального шарикового подшипника, а код отверстия 05 соответствует диаметру 25 мм. Для многих стандартных метрических подшипников коды отверстия от 04 и выше умножают на 5.

У этого правила есть ограничения. Коды 00, 01, 02 и 03 обычно соответствуют отверстиям 10, 12, 15 и 17 мм, а малые, дюймовые, специальные и фирменные обозначения могут строиться иначе. Поэтому вычисление по последним цифрам удобно для предварительной проверки, но не заменяет каталог производителя.

Пример проверки по размерам

При измерениях получено 25 × 52 × 15 мм. Каталог показывает несколько конструктивно разных подшипников с такими габаритами. Если в снятой детали один ряд шариков и глубокие дорожки качения, кандидатом будет 6205. Если видны цилиндрические ролики и разъемная конструкция колец, следует проверять NU 205 или близкое исполнение. Решение принимают по конструкции, маркировке и условиям нагрузки, а не только по совпадению трех чисел.

Какие признаки нужно передать поставщику

Если определить номер самостоятельно не получается, подготовьте данные, по которым специалист сможет исключить неподходящие варианты. Чем точнее исходная информация, тем меньше риск заказать изделие, которое войдет в посадочное место, но не выдержит режим работы.

• размеры d × D × B и единицы измерения;
• четкие фотографии с двух сторон и сбоку;
• все сохранившиеся символы маркировки;
• тип тел качения и количество рядов;
• наличие уплотнений, шайб, канавок, фланцев и стопорных колец;
• модель оборудования и назначение узла;
• рабочая температура, скорость и характер нагрузки, если они известны.

Можно ли поставить подшипник с теми же размерами

Иногда можно, но совпадение размеров — только первая проверка. Замена должна сохранять направление воспринимаемой нагрузки, грузоподъемность, предельную скорость, внутренний зазор, точность, тип уплотнения и посадочные особенности. Для обычного малонагруженного механизма допустимых аналогов может быть несколько. Для шпинделя, редуктора, виброузла или высокотемпературного оборудования цена ошибки значительно выше.

Отдельное внимание нужно уделить суффиксам. Обозначения 2Z и ZZ обычно связаны с металлическими защитными шайбами, а 2RS и близкие фирменные варианты — с контактными уплотнениями. C3 часто обозначает увеличенный внутренний зазор. Однако маркировки разных брендов не всегда совпадают буквально, поэтому аналог сверяют по техническому описанию.

Частые ошибки при подборе

• Измерять вместе с выступающим элементом. Фланец, стопорное кольцо или бурт может исказить наружный диаметр или ширину.
• Округлять дюймовый размер до метрического. Небольшое отличие часто имеет принципиальное значение для посадки.
• Не учитывать износ. Поврежденное кольцо может дать размер, которого нет в каталоге. Сравните несколько точек и посадочные места.
• Выбирать первую строку с совпавшими размерами. Каталог может показать шариковые, роликовые и специальные варианты.
• Игнорировать суффикс. Базовый номер без обозначения зазора, уплотнения или точности может описывать другую комплектацию.

Что делать, если маркировка не читается

Не пытайтесь угадывать номер по одной цифре или приблизительному диаметру. Сначала измерьте деталь, затем сделайте фотографии при хорошем освещении. Иногда слабую лазерную маркировку удается прочитать на снимке под косым светом или после изменения контраста. Не шлифуйте кольцо и не применяйте агрессивную очистку: остатки обозначения могут исчезнуть окончательно.

Для редкого подшипника полезна информация об оборудовании: производитель, модель, год выпуска, позиция на сборочном чертеже. Если оригинал снят с производства, эти данные помогают подобрать современный аналог или проверить возможность изготовления.

Вопросы и ответы

Можно ли точно узнать номер подшипника только по размерам

Не всегда. Размеры d × D × B могут совпадать у нескольких типов и исполнений. Для точного выбора нужно определить конструкцию и проверить суффиксы.

В каком порядке указывают размеры подшипника

Обычно используют порядок d × D × B: внутренний диаметр, наружный диаметр и ширина. Для конических и специальных подшипников набор размеров может быть шире.

Как найти номер дюймового подшипника

Запишите фактические размеры без округления и переведите миллиметры в дюймы для проверки каталога. Дополнительно нужны тип подшипника и фотографии, поскольку близкий метрический размер не считается заменой.

Можно ли заменить подшипник другим брендом

Да, если совпадают базовая конструкция, размеры, зазор, точность, уплотнения и рабочие характеристики. Фирменные суффиксы следует сопоставлять по каталогам производителей.

Что прислать для профессионального подбора

Достаточно начать с размеров d × D × B, фотографий детали и остатков маркировки. Для ответственного узла также сообщите модель оборудования, скорость, температуру и нагрузку.
