Подшипники импортные роликовые конические
В конических роликоподшипниках элементы качения имеют коническую форму. Они выдерживают высокие радиальные нагрузки. Кроме того, конический роликовый подшипник может противостоять осевым усилиям в одном направлении. Если установлены два конических роликовых подшипника, возможны осевые нагрузки в обоих направлениях.
| Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|---|
 | BT1510 | Четырехрядный | 23.812 | 30.162 | 15.88 | 0.022 |
 | BT1416A | Четырехрядный | 22.225 | 28.575 | 25.4 | 0.035 |
 | BT108A | Четырехрядный | 15.875 | 20.638 | 12.7 | 0.0088 |
 | BT1012 | Четырехрядный | 15.875 | 20.638 | 19.05 | 0.013 |
 | BT1212A | Четырехрядный | 19.05 | 25.4 | 19.05 | 0.021 |
 | BT126 | Четырехрядный | 19.05 | 25.4 | 9.52 | 0.01 |
 | BT136 | Четырехрядный | 20.638 | 26.988 | 9.52 | 0.012 |
 | BT1314 | Четырехрядный | 20.638 | 26.988 | 22.22 | 0.028 |
 | BT1316 | Четырехрядный | 20.638 | 26.988 | 25.4 | 0.031 |
 | BT1412 | Четырехрядный | 22.225 | 28.575 | 19.05 | 0.026 |
 | BT148A | Четырехрядный | 22.225 | 28.575 | 12.7 | 0.015 |
 | BT98 | Четырехрядный | 14.288 | 19.05 | 12.7 | 0.0081 |
 | BT1110 | Четырехрядный | 17.462 | 22.225 | 15.88 | 0.012 |
 | BT146P | Четырехрядный | 22.225 | 28.575 | 9.52 | 0.013 |
 | BT1616A | Четырехрядный | 25.4 | 31.75 | 25.4 | 0.038 |
 | BT3016 | Четырехрядный | 47.625 | 57.15 | 25.4 | 0.099 |
 | BT3216 | Четырехрядный | 50.8 | 60.325 | 25.4 | 0.105 |
 | BT1312 | Четырехрядный | 20.638 | 26.988 | 19.05 | 0.022 |
 | BT128 | Четырехрядный | 19.05 | 25.4 | 12.7 | 0.014 |
 | BT308 | Четырехрядный | 47.625 | 57.15 | 12.7 | 0.05 |
 | BT1516 | Четырехрядный | 23.812 | 30.162 | 25.4 | 0.035 |
 | BT208A | Четырехрядный | 31.75 | 38.1 | 12.7 | 0.022 |
 | BT166 | Четырехрядный | 25.4 | 31.75 | 9.52 | 0.014 |
 | BT1612 | Четырехрядный | 25.4 | 31.75 | 19.05 | 0.029 |
 | BT68 | Четырехрядный | 9.525 | 14.288 | 12.7 | 0.0061 |
 | BT66 | Четырехрядный | 9.525 | 14.288 | 9.52 | 0.0047 |
 | BT1916M | Четырехрядный | 30.162 | 38.1 | 25.4 | 0.054 |
 | BT188 | Четырехрядный | 28.575 | 34.925 | 12.7 | 0.021 |
 | BT55 | Четырехрядный | 7.938 | 12.7 | 7.94 | 0.0034 |
 | BT2614 | Четырехрядный | 41.275 | 50.8 | 22.22 | 0.078 |
 | BT1910 | Четырехрядный | 30.162 | 38.1 | 15.88 | 0.033 |
 | BT1112-1 | Четырехрядный | 17.462 | 22.225 | 19.05 | 0.014 |
 | BT105 | Четырехрядный | 15.875 | 20.638 | 7.94 | 0.0055 |
 | BT910 | Четырехрядный | 14.288 | 19.05 | 15.88 | 0.01 |
 | BT812 | Четырехрядный | 12.7 | 17.462 | 19.05 | 0.012 |
 | BT138A | Четырехрядный | 20.638 | 26.988 | 12.7 | 0.016 |
Имея широкий выбор конструкций, конические роликовые подшипники SKF также можно настраивать в соответствии с вашей скоростью, нагрузкой, загрязнением, температурой или вибрацией.
Конические роликоподшипники SKF имеют чашечную и конусную сборку. Чаша состоит из наружного кольца, а конус в сборе состоит из внутреннего кольца, роликов и клетки. Эта несущая конструкция выдерживает комбинированные нагрузки и обеспечивает низкое трение во время работы. Приспосабливая один однорядный конический роликовый подшипник к второму коническому роликовому подшипнику и прикладывая предварительную нагрузку, можно добиться жесткого применения подшипника.
Конические роликоподшипники SKF также изготавливаются по классу Explorer. SKF Explorer объединяет наш опыт в разработке подшипников, трибологии, металлургии, смазке и производстве. Конические роликоподшипники SKF Explorer обычно используются в решениях для подшипников, где необходимо повысить производительность, уменьшить трение или увеличить плотность мощности в приложениях.
Характеристики и преимущества
- Низкое трение, шум и вибрация
- Длительный срок службы
- Повышенная эксплуатационная надежность даже в сложных условиях
- Период обкатки с пониженными температурными пиками
- Отделимые и взаимозаменяемые компоненты помогают облегчить монтаж, демонтаж и техническое обслуживание.
Типы продуктов
- Однорядные конические роликовые подшипники предназначенные для обеспечения истинного качения и низких моментов трения во время работы, эти подшипники выдерживают комбинированные (одновременно действующие радиальные и осевые) нагрузки, имеют длительный срок службы и повышенную эксплуатационную надежность.
- Подходящие конические роликовые подшипники ассортиментом, который включает в себя лицом к лицу, спина к спине и в тандеме, они могут выдерживать осевые нагрузки в обоих направлениях и имеют высокую несущую способность и высокую степень жесткости.
- Двухрядные конические роликовые подшипники в зависимости от конструкции эти подшипники могут выдерживать осевые нагрузки в обоих направлениях и большие радиальные нагрузки и обычно используются в коробках передач, подъемном оборудовании, прокатных станах и машинах в горнодобывающей промышленности.

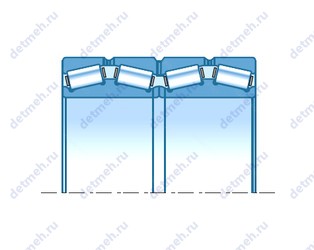

- Четырехрядные конические роликоподшипники конструкция с четырьмя чашками обеспечивает оптимальное распределение нагрузки по всем четырем рядам роликов и вмещает комбинированные (радиальные и осевые) нагрузки при низких и средних скоростях - почти исключительно используемых в применениях рабочих валков.
Приложения
Однорядные конические роликоподшипники обычно используются в приложениях с комбинированными нагрузками. Однорядные конические роликовые подшипники также можно использовать в наборах. Однорядные конические роликоподшипники могут сочетаться лицом к лицу, спиной к спине или в тандеме, обеспечивая конкретные преимущества в зависимости от условий эксплуатации.
Двухрядные конические роликовые подшипники обычно используются в коробках передач, подъемном оборудовании, прокатных станах и машинах в горнодобывающей промышленности.
Четырехрядные конические роликоподшипники используются почти исключительно в применениях рабочих валков, таких как прокатные станы.
