Роликовый подшипник BS2-2318-2RS5K/VT143
Подшипник BS2-2318-2RS5K/VT143 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 2318, размер 90*190*73 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 90 мм
Наружный диаметр: 190 мм
Ширина: 73 мм
Масса: 9.8 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс BS2 — Подшипник с обозначением по номеру чертежа. Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника Суффикс VT143 — Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения)
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника BS2-2318-2RS5K/VT143
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

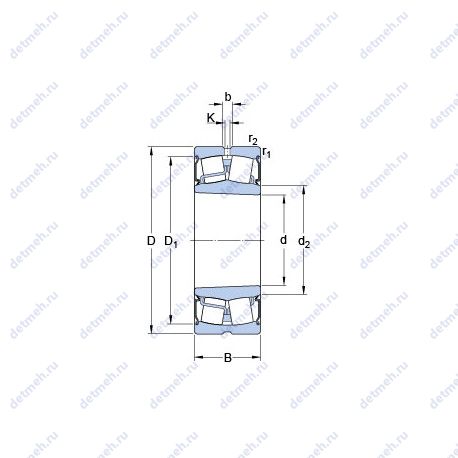

Прочие характеристики:
- Размер сопряженных деталей (da max) - 109 мм;
- Рекомендуемый угол затяжки стопорной гайки α - 150°;
- da min. - 98 мм;
- K - 6 мм;
- b - 11.1 мм;
- d2 - 109 мм;
- Da max. - 176 мм;
- r1.2 min. - 3 мм;
- Размер сопряженных деталей (ra max.) - 2.5 мм;
- Размер (D1) - 165 мм;
- Граничная нагрузка по усталости (Pu) - 67 кн;
- Размеры. мм - 190x90x73;
Классификация:
- Тип - сферический;
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный сферический;
- Обозначение - bs2-2318-2rs5k/vt143;
- Форма роликов - бочкообразные;
- Тела качения - ролики;
Исходные данные для расчета:
- Расчетный коэффициент (Y)2 - 3;
- Расчетный коэффициент (Y)1 - 2;
- Расчетный коэффициент (Y)0 - 2;
- Расчетный коэффициент (e) - 0.33;
Пропускная способность:
- Предельная частота вращения - 1700 об/мин;
- Статическая грузоподъемность (C0) - 695 кн;
- Динамическая грузоподъемность (C) - 637 кн;
Габаритные и посадочные размеры:
- Ширина (высота) (B) - 73 мм;
- Внутренний диаметр (d) - 90 мм;
- Наружный диаметр (D) - 190 мм;
- Масса - 9.8 кг;
- Высота. мм - 73;
- Внешний диаметр - 90 мм;
- Внутренний диаметр - 190 мм;
В таблице приведены основные размеры подшипника BS2-2318-2RS5K/VT143, технические характеристики и номинальные значения.
Таблица модификаций подшипника BS2-2318-2RS5K/VT143
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2318 | Основное исполнение. | 90 | 190 | 64 | 7.76 |
| 2318K | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 8.45 |
| 2318S | Только для внутреннего и наружного колец. | 90 | 190 | 64 | 7.76 |
| 2318SK | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 7.76 |
| NH2318 | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.78 |
| 2318 M | Только для внутреннего и наружного колец. Твердый латунный сепаратор с шариковой направляющей. | 90 | 190 | 64 | 9.28 |
| C 2318 | Тороидальный подшипник CARB. | 90 | 190 | 64 | 8.65 |
| N 2318 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 90 | 190 | 64 | 7.79 |
| NJ2318E | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.33 |
| NU2318R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 90 | 190 | 64 | 8.12 |
| NJ 2318 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 90 | 190 | 64 | 8.04 |
| NU 2318 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 90 | 200 | 67 | 8.04 |
| NJ2318R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 90 | 190 | 64 | 8.12 |
| NU2318K | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 7.76 |
| 2318 KM | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 8.32 |
| NU2318E | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.18 |
| NUP2318R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 90 | 190 | 64 | 8.12 |
| NUP 2318 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 90 | 190 | 64 | 8.04 |
| NJ2318EM | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 9.02 |
| C 2318 K | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. | 90 | 190 | 64 | 8.65 |
| NH2318 E | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.78 |
| NUP2318E | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.43 |
| NJ2318-VH | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник. | 90 | 190 | 64 | 8.75 |
| NU2318 ET | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. | 90 | 190 | 64 | 7.9 |
| NJ2318 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита. | 90 | 190 | 64 | 7.9 |
| SL19 2318 | Специальный шариковый подшипник. | 90 | 190 | 64 | 8.83 |
| NJ2318 MA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 90 | 190 | 64 | 9.2 |
| NUP2318 M | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 90 | 190 | 64 | 9.33 |
| NJF2318 V | Бессепараторный подшипник. | 90 | 190 | 64 | 8.83 |
| ZSL19 2318 | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 190 | 64 | 8.7 |
| NUP2318 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита. | 90 | 190 | 64 | 7.9 |
| NJ2318 EMA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 90 | 190 | 64 | 9.46 |
| NU2318EG15 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 90 | 190 | 64 | 8 |
| NUP2318 MA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 90 | 190 | 64 | 9.33 |
| NU 2318 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 90 | 190 | 64 | 8 |
| NJ 2318 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Штампованный сепаратор из стального листа. | 90 | 190 | 64 | 8.27 |
| NJG 2318 VH | Неразборный бессепараторный подшипник. | 90 | 190 | 64 | 8.75 |
| NU 2318 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 90 | 190 | 64 | 7.983 |
| NU 2318 ECJ | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Штампованный сепаратор из стального листа. | 90 | 190 | 64 | 8.1 |
| UKX18+H2318 | Роликовый радиальный сферический подшипник, двухрядный. | 90 | 170 | 52 | 5.11 |
Модификации подшипника BS2-2318-2RS5K/VT143 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 23318 MBW33 | 90 | 190 | 73 | |||
| 23318YM | 90 | 190 | 73 |
