Роликовый подшипник 23318 MBW33

Подшипник 23318 MBW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23318, размер 90*190*73 мм.
Отечественный аналог - 3553318НЛ.

Стандарт: ISO
Бренд: MPZ
Внутренний диаметр: 90 мм
Наружный диаметр: 190 мм
Ширина: 73 мм
Масса: 9.8 кг

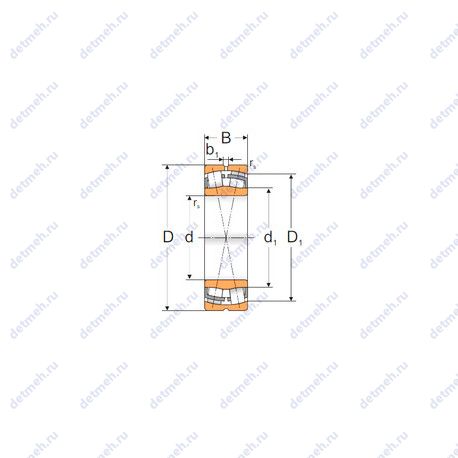

Подшипник 23318 MBW33 чертеж — Чертеж подшипника 23318 MBW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 23318 MBW33

Производитель MPZ

Пропускная способность:

Частота вращения предельная при пластичной смазке - 1800 об/мин;
Частота вращения предельная при жидкой смазке - 2400 об/мин;
Грузоподъемность статическая - 753 кн;
Грузоподъемность динамическая - 580 кн;

Исходные данные для расчета:

Расчетный коэффициент (Y2) - 2.55;
Расчетный коэффициент (Y1) - 1.71;
Расчетный коэффициент (Y0) - 1.67;
Расчетный коэффициент (e) - 0.39;

Прочие характеристики:

Размер (b1) - 11 мм.;
Размер (d1) - 116 мм.;
Размер (D1) - 155.3 мм.;
Размер (r5 min.) - 3 мм.;
Размеры. мм - 90x190x73;
Уплотнение - нет;
Количество дорожек качения - 2;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 23318 mbw33;
Форма роликов - бочкообразные;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 73 мм.;
Ширина (высота) (B) - 73 мм.;
Внешний диаметр - 190. мм;
Внутренний диаметр - 90 мм;
Масса - 9.8 кг;
Высота. мм - 73;

В таблице приведены основные размеры подшипника 23318 MBW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 23318 MBW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
23318YM	Штампованный сепаратор из листовой латуни.	90	190	73	10.1
23318VS2	Бессепараторный подшипник. Рабочая температура (термическая стабилизация) до 250°C.	90	190	73	10.1
23318YMW33W800C4	Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	90	190	73	10.1

Модификации подшипника 23318 MBW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 23318 MBW33

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
МПЗ	3553318 НЛ	90	190	73	ГОСТ
ГПЗ-11	3553318 НЛ	90	190	73	ГОСТ
MPZ	23318 MBW33	90	190	73	ISO

Аналог подшипника 23318 MBW33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
BS2-2318-2RS5/VT143	90	190	73
BS2-2318-2RS5K/VT143	90	190	73		Проточка на внешнем кольце для смазки
