Роликовый подшипник NN3024-AS-K-M-SP
Подшипник NN3024-AS-K-M-SP — это импортный роликовый радиальный цилиндрический подшипник, двухрядный, обозначение основновного исполнения 3024, размер 120*180*46 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NN — Двухрядный цилиндрический роликовый подшипник Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс SP — Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4 Суффикс AS — Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NN3024-AS-K-M-SP
Производитель INA+
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Прочие характеристики:
- Размер сопряженных деталей (Da max.): 171
- Количество дорожек качения: 2
- Уплотнение: нет
- Граничная нагрузка по усталости (Pu): 57
- Размер (d1): 142.6 мм.
- Размер сопряженных деталей (da min.): 129
- Размер сопряженных деталей (ra max.): 2
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 3.1
- Размер (n): 6.5
- Размер (d2): 3.2 мм.
- Размер сопряженных деталей (Db min.): 167
- Размеры. мм: 120x180x46

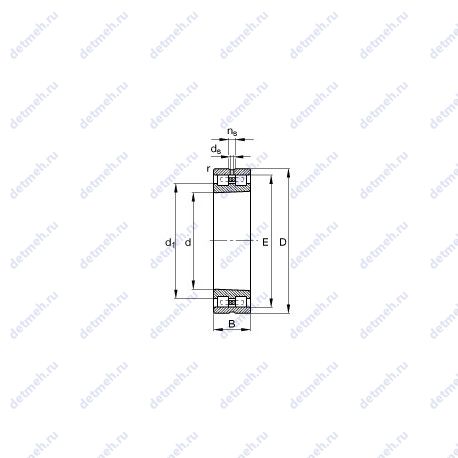

Габаритные и посадочные размеры:
- Ширина (высота) (B): 46 мм.
- Радиус наружней фаски: 2 мм
- Наружный диаметр (E): 165 мм.
- Ширина наружной обоймы (C): 46 мм
- Масса: 3.94 кг
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Высота. мм: 46
Пропускная способность:
- Грузоподъемность динамическая: 232 кн
- Грузоподъемность статическая: 390 кн
- Частота вращения предельная при пластичной смазке: 4 300 об/мин
- Частота вращения предельная при жидкой смазке: 5 000 об/мин
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Обозначение: nn3024-as-k-m-sp
Производитель FAG+
Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.
Прочие характеристики:
- Da max.: 171 мм
- ds: 3.2 мм.
- ns: 6.5 мм.
- Размер (r): 2 мм.
- s: 3.1 мм./осевое перемещение из среднего положения
- da min.: 129 мм.
- E: 165 мм.
- nG Ol: 5000 1/min для системы смазывания минимальным количеством масла
- Основные размеры по DIN 5412-4. плавающие подшипники. двухрядные. с коническим отверстием. конусность 1: 12. разъемные. с сепаратором. уменьшенный радиальный зазор. суженные поля допусков
- Размеры. мм: 120x180x46
- Db min.: 167 мм
- nG Fett: 4300 1/min
- Cur: 57000 n
- C0r: 390000 n
- Cr: 232000 n
- m: 3.94 kg
- Размер сопряженных деталей (ra max.): 2 мм
- Размер (d1): 142.6 мм.
Классификация:
- Тела качения: ролики
- Обозначение: nn3024-as-k-m-sp
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
Габаритные и посадочные размеры:
- Внешний диаметр: 180 мм
- Внутренний диаметр: 120 мм
- Наружный диаметр (D): 180 мм
- Внутренний диаметр (d): 120 мм
- Высота. мм: 46
- Ширина (высота) (B): 46 мм
В таблице приведены основные размеры подшипника NN3024-AS-K-M-SP, технические характеристики и номинальные значения.
Таблица модификаций подшипника NN3024-AS-K-M-SP
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NN3024 | Двухрядный цилиндрический роликовый подшипник. | 120 | 180 | 46 | 3.98 |
| C 3024 | Тороидальный подшипник CARB. | 120 | 180 | 46 | 3.95 |
| NN3024K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.83 |
| C 3024 V | Тороидальный подшипник CARB. Бессепараторный подшипник. | 120 | 180 | 46 | 4.1 |
| NN3024TB | Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.75 |
| C 3024 K | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.85 |
| NN3024MB | Двухрядный цилиндрический роликовый подшипник. | 120 | 180 | 46 | 4.04 |
| SL18 3024 | Специальный шариковый подшипник. | 120 | 180 | 46 | 3.8 |
| C 3024 KV | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. | 120 | 180 | 46 | 4 |
| NN3024ZTB | Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.282 |
| NN3024/W33 | Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.85 |
| NCF 3024 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 120 | 180 | 46 | 3.8 |
| NN3024TBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.75 |
| NN3024MBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.04 |
| NCF 3024 CV | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник. | 120 | 180 | 46 | 3.8 |
| NN3024ZTBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.282 |
| NN3024K/W33 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.85 |
| NN3024C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| NN3024KC1NAP4 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| NNU3024C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 4.24 |
| NN 3024 TN9/SP | Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 120 | 180 | 46 | 3.7 |
| NN 3024 KTN9/SP | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 120 | 180 | 46 | 3.7 |
| C 3024 K + AHX 3024 | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 115 | 180 | 46 | 4.6 |
Модификации подшипника NN3024-AS-K-M-SP - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NN3024-AS-K-M-SP
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| INA | NN3024-AS-K-M-SP | 120 | 180 | 46 | ISO |
| FAG | NN3024-AS-K-M-SP | 120 | 180 | 46 | ISO |
Аналог подшипника NN3024-AS-K-M-SP — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 23024AXK | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024EK | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024E | 120 | 180 | 46 | |||
| 23024AX | 120 | 180 | 46 | |||
| 23024MW33 | 120 | 180 | 46 | |||
| 23024 KCW33+AH3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024 KCW33+H3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024 KCW33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024 CW33 | 120 | 180 | 46 | |||
| 23024-E1-K-TVPB + H3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1A-K-M | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1A-K-M + AHX3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1-K-TVPB | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1-K-TVPB + AHX3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1A-K-M + H3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1A-M | 120 | 180 | 46 | |||
| 23024-E1-TVPB | 120 | 180 | 46 | |||
| 23024 | 120 | 180 | 46 | |||
| 23024 K | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-2RS | 120 | 180 | 46 | |||
| 23024 KW33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024W33 | 120 | 180 | 46 | |||
| 23024RH | 120 | 180 | 46 | |||
| 23024RHK | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-K-MB-W33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-MB-W33 | 120 | 180 | 46 | |||
| 23024-K-MB-W33+AHX3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-K-MB-W33+H3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024CDKE4 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024L11CAM | 120 | 180 | 46 | |||
| 23024CDE4 | 120 | 180 | 46 | |||
| 23024SWRCDg2E4 | 120 | 180 | 46 | |||
| 23024BK | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024B | 120 | 180 | 46 | |||
| 23024-2CS5/VT143 | 120 | 180 | 46 | |||
| 23024 CC/W33 | 120 | 180 | 46 | |||
| 23024-2RS5/VT143 | 120 | 180 | 46 | |||
| 23024 CCK/W33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024CJ | 120 | 180 | 46 | |||
| 23024EAW33 | 120 | 180 | 46 | |||
| 23024EAKW33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024EMKW33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024EMW33 | 120 | 180 | 46 | |||
| 23024-2CS2/VT143 | 120 | 180 | 46 | |||
| 23024CJW33 | 120 | 180 | 46 | |||
| 23024CJW33C3 | 120 | 180 | 46 | |||
| 23024CJW33C4 | 120 | 180 | 46 | |||
| 23024KCJW33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024KCJW33C3 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки |
