Тороидальный подшипник C 3024 K + AHX 3024
Подшипник C 3024 K + AHX 3024 — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 3024, размер 115*180*46 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 115 мм
Наружный диаметр: 180 мм
Ширина: 46 мм
Масса: 4.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс C — Тороидальный подшипник CARB Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

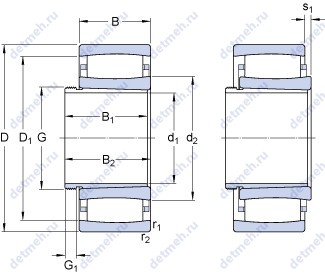

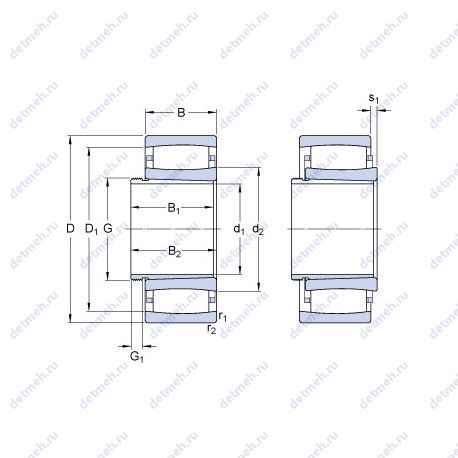

Таблица размеров и характеристик подшипника C 3024 K + AHX 3024
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
- Обозначение - c 3024 k + ahx 3024;
- Тела качения - ролики;
Исходные данные для расчета:
- Рабочий коэффициент подачи k2 - 0.109;
- Коэффициент отклонения k1 - 0.111;
Прочие характеристики:
- s1 - 10.6 мм;
- G1 - 130 мм;
- Резьба (G) - m 130x2;
- B1 - 60 мм;
- da min. - 124.6 мм;
- d2 - 138 мм;
- Ca min. - 0.9 мм;
- Da max. - 170 мм;
- Da min. - 160 мм;
- r1.2 min. - 2 мм;
- Размер (d1) - 115 мм;
- Размер сопряженных деталей (ra max.) - 2 мм;
- Размер сопряженных деталей (da max) - 148 мм;
- Размер (D1) - 166 мм;
- Граничная нагрузка по усталости (Pu) - 55 кн;
- Размеры. мм - 180x115x60;
Пропускная способность:
- Предельная частота вращения - 4300 об/мин;
- Номинальная частота вращения - 3000 об/мин;
- Статическая грузоподъемность (C0) - 530 кн;
- Динамическая грузоподъемность (C) - 375 кн;
Габаритные и посадочные размеры:
- Ширина (высота) (B) - 46 мм;
- Наружный диаметр (D) - 180 мм;
- Масса - 4.6 кг;
- Высота. мм - 60;
- Внешний диаметр - 115 мм;
- Внутренний диаметр - 180 мм;
В таблице приведены основные размеры подшипника C 3024 K + AHX 3024, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 3024 K + AHX 3024
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NN3024 | Двухрядный цилиндрический роликовый подшипник. | 120 | 180 | 46 | 3.98 |
| C 3024 | Тороидальный подшипник CARB. | 120 | 180 | 46 | 3.95 |
| NN3024K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.83 |
| C 3024 V | Тороидальный подшипник CARB. Бессепараторный подшипник. | 120 | 180 | 46 | 4.1 |
| C 3024 K | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.85 |
| NN3024TB | Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.75 |
| NN3024MB | Двухрядный цилиндрический роликовый подшипник. | 120 | 180 | 46 | 4.04 |
| C 3024 KV | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. | 120 | 180 | 46 | 4 |
| SL18 3024 | Специальный шариковый подшипник. | 120 | 180 | 46 | 3.8 |
| NN3024ZTB | Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.282 |
| NN3024TBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.75 |
| NN3024MBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.04 |
| NCF 3024 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 120 | 180 | 46 | 3.8 |
| NN3024/W33 | Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.85 |
| NN3024ZTBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.282 |
| NN3024K/W33 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.85 |
| NCF 3024 CV | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник. | 120 | 180 | 46 | 3.8 |
| NN3024C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| NN3024KC1NAP4 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| NNU3024C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 4.24 |
| NN 3024 TN9/SP | Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 120 | 180 | 46 | 3.7 |
| NN 3024 KTN9/SP | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 120 | 180 | 46 | 3.7 |
| NN3024-AS-K-M-SP | Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий. | 120 | 180 | 46 | 3.94 |
Модификации подшипника C 3024 K + AHX 3024 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
