Роликовый подшипник NCF 3024 CV

Подшипник NCF 3024 CV — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 3024, размер 120*180*46 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 46 мм
Масса: 3.8 кг

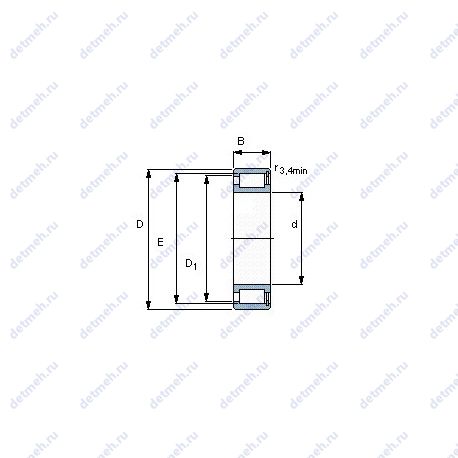

Подшипник NCF 3024 CV чертеж — Чертеж подшипника NCF 3024 CV

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NCF — Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NCF 3024 CV

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (das rec.) - 135;
Размер сопряженных деталей (Da max.) - 170;
Размер сопряженных деталей (ra max.) - 2;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 5.5;
Размер (E) - 167.58 мм.;
Размер (d1) - 139 мм.;
Размер (r3 min.) - 1 мм.;
Размер (r4 min.) - 1 мм.;
Размер сопряженных деталей (rb max.) - 1;
Размер сопряженных деталей (da min.) - 129;
Размер (r2 min.) - 2 мм;
Размер сопряженных деталей (Db max) - 174;
Pu (N) Предел усталостной прочности - 52000;
Размеры. мм - 120x180x46;
Грузоподъемность динамическая - 292 кн;
Граничная нагрузка по усталости (Pu) - 52;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер (D1) - 160 мм.;
Размер (r1 min.) - 2 мм;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - ncf3024cv, ncf 3024 cv;
Основной тип - роликовый радиальный;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.3;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 120;
D (мм) Наружный диаметр - 180;
m (кг) Масса - 3.8;
В (мм) Ширина - 46;
Масса - 3.8 кг;
Внутренний диаметр - 120 мм;
Внешний диаметр - 180 мм;
Высота. мм - 46;
Ширина наружной обоймы (C) - 46 мм.;
Ширина (высота) (B) - 46 мм.;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 440;
C (kN) Грузоподъемность динамическая - 292;
Nпр (об/мин) Предельная частота вращения. об/мин - 2000;
Nном (об/мин) Номинальная частота вращения - 1700;
Грузоподъемность статическая - 440 кн;
Частота вращения номинальная - 1700 об/мин;
Частота вращения предельная - 2000 об/мин;

В таблице приведены основные размеры подшипника NCF 3024 CV, технические характеристики и номинальные значения.

Таблица модификаций подшипника NCF 3024 CV

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN3024	Двухрядный цилиндрический роликовый подшипник.	120	180	46	3.98
C 3024	Тороидальный подшипник CARB.	120	180	46	3.95
NN3024K	Коническое внутреннее отверстие, конусность 1:12.	120	180	46	3.83
C 3024 V	Тороидальный подшипник CARB. Бессепараторный подшипник.	120	180	46	4.1
C 3024 K	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12.	120	180	46	3.85
NN3024MB	Двухрядный цилиндрический роликовый подшипник.	120	180	46	4.04
NN3024TB	Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита.	120	165	46	3.75
C 3024 KV	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	120	180	46	4
NN3024ZTB	Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	120	165	46	3.282
SL18 3024	Специальный шариковый подшипник.	120	180	46	3.8
NN3024TBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита.	120	165	46	3.75
NN3024MBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12.	120	180	46	4.04
NN3024/W33	Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	3.85
NCF 3024 V	Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном..	120	180	46	3.8
NN3024ZTBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	120	165	46	3.282
NN3024K/W33	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	3.85
NN3024C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	120	180	46	3.98
NN3024KC1NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	120	180	46	3.98
NNU3024C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	120	180	46	4.24
NN 3024 TN9/SP	Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	120	180	46	3.7
NN 3024 KTN9/SP	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	120	180	46	3.7
NN3024-AS-K-M-SP	Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий.	120	180	46	3.94
C 3024 K + AHX 3024	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	115	180	46	4.6

Модификации подшипника NCF 3024 CV - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
323024	120	180	46
R2494	120	180	46
