Роликовый подшипник C 3024 V

Подшипник C 3024 V — это импортный тороидальный подшипник, однорядный, обозначение основновного исполнения 3024, размер 120*180*46 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 46 мм
Масса: 4.1 кг

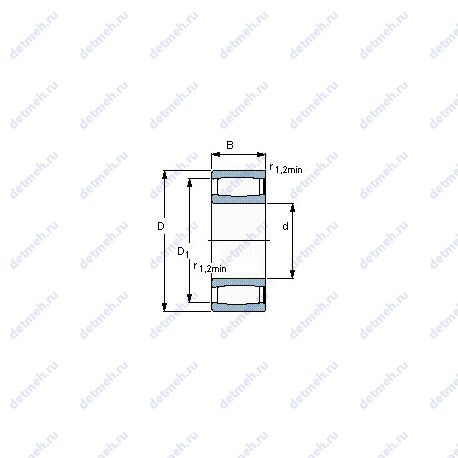

Подшипник C 3024 V чертеж — Чертеж подшипника C 3024 V

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс C — Тороидальный подшипник CARB Суффикс V — Бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника C 3024 V

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 120;
D (мм) Наружный диаметр - 180;
m (кг) Масса - 4.05;
В (мм) Ширина - 46;
Наружный диаметр (D) - 180 мм;
Внутренний диаметр - 180 мм;
Внешний диаметр - 120 мм;
Высота. мм - 46;
Масса - 4.1 кг;
Внутренний диаметр (d) - 120 мм;
Ширина (высота) (B) - 46 мм;

Прочие характеристики:

Da max. - 170 мм;
d2 - 138 мм;
da min. - 130 мм;
s1 - 10.6 мм;
s2 - 3.8 мм;
r1.2 min. - 2 мм;
Pu (N) Предел усталостной прочности - 67000;
Размеры. мм - 180x120x46;
Граничная нагрузка по усталости (Pu) - 65.5 кн;
Размер (D1) - 166 мм;
Размер сопряженных деталей (da max) - 154 мм;
Размер сопряженных деталей (ra max.) - 2 мм;

Пропускная способность:

Предельная частота вращения - 1400 об/мин;
Co (kN) Грузоподъемность статическая - 640;
C (kN) Грузоподъемность динамическая - 430;
n oil (1/min) Ном. частота вращен. при жидк. смазке - 1400;
n grease (1/min) Ном. частота вращен. при пластич. смазке - 670;
Динамическая грузоподъемность (C) - 430 кн;
Статическая грузоподъемность (C0) - 640 кн;

Исходные данные для расчета:

Коэффициент отклонения k1 - 0.111;
Рабочий коэффициент подачи k2 - 0.109;

Классификация:

Тела качения - ролики;
Обозначение - c 3024 v;
Основной тип - роликовый радиальный;
Нагрузка - радиальная;

В таблице приведены основные размеры подшипника C 3024 V, технические характеристики и номинальные значения.

Таблица модификаций подшипника C 3024 V

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
NN3024	Двухрядный цилиндрический роликовый подшипник.	120	180	46	3.98
C 3024	Тороидальный подшипник CARB.	120	180	46	3.95
NN3024K	Коническое внутреннее отверстие, конусность 1:12.	120	180	46	3.83
C 3024 K	Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12.	120	180	46	3.85
NN3024MB	Двухрядный цилиндрический роликовый подшипник.	120	180	46	4.04
NN3024TB	Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита.	120	165	46	3.75
C 3024 KV	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник.	120	180	46	4
SL18 3024	Специальный шариковый подшипник.	120	180	46	3.8
NN3024ZTB	Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	120	165	46	3.282
NN3024TBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита.	120	165	46	3.75
NN3024MBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12.	120	180	46	4.04
NCF 3024 V	Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном..	120	180	46	3.8
NN3024/W33	Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	3.85
NN3024ZTBKR	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита.	120	165	46	3.282
NN3024K/W33	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	3.85
NCF 3024 CV	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник.	120	180	46	3.8
NN3024C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	120	180	46	3.98
NN3024KC1NAP4	Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника.	120	180	46	3.98
NNU3024C1NAP4	Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника.	120	180	46	4.24
NN 3024 TN9/SP	Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	120	180	46	3.7
NN 3024 KTN9/SP	Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник..	120	180	46	3.7
NN3024-AS-K-M-SP	Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий.	120	180	46	3.94
C 3024 K + AHX 3024	Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	115	180	46	4.6

Модификации подшипника C 3024 V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
323024	120	180	46
R2494	120	180	46
