Роликовый подшипник NN3024K
Подшипник NN3024K — это импортный роликовый радиальный цилиндрический подшипник, двухрядный, обозначение основновного исполнения 3024, размер 120*180*46 мм.
Отечественный аналог - 3182124.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NN3024K
Производитель KOYO+
Koyo является одним из самых узнаваемых имен в подшипниках, производя продукты, которые предназначены практически для любого применения, которое опирается на игольчатые подшипники. Под JTEKT North America они производят подшипники, которые имеют глобальный охват. Бренд Koyo зарекомендовал себя среди автопроизводителей и промышленных производителей по всему миру и прошел сертификацию ISO / TS 16949 на всех наших предприятиях по производству и продаже подшипников.
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Обозначение: nn3024k
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 120x180x46
- Количество дорожек качения: 2
- Уплотнение: нет
- Размер сопряженных деталей (ra max.): 2
- Размер сопряженных деталей (da min.): 129
- Размер сопряженных деталей (Da min): 167
- Размер сопряженных деталей (Da max.): 171

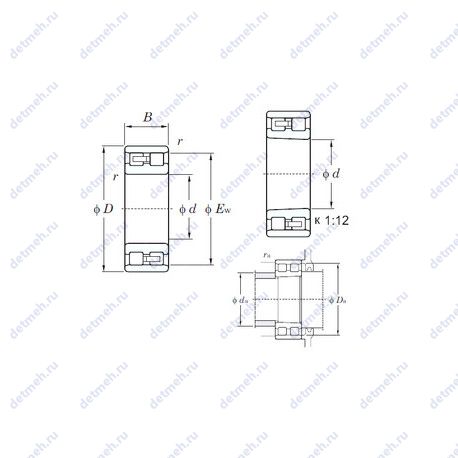

Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Высота. мм: 46
- Ширина наружной обоймы (C): 46 мм
- Масса: 3.87 кг
- Наружный диаметр (Ew): 165 мм
- Ширина (высота) (B): 46 мм
- Радиус наружней фаски: 2 мм
Пропускная способность:
- Грузоподъемность динамическая: 232 кн
- Грузоподъемность статическая: 392 кн
- Частота вращения предельная при пластичной смазке: 3200 об/мин
- Частота вращения предельная при жидкой смазке: 3900 об/мин
Производитель NTN+
Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Обозначение: nn3024k
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 120x165x46
- Количество дорожек качения: 2
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Высота. мм: 46
- Ширина наружной обоймы (C): 46 мм
- Масса: 3.83 кг
- Ширина (высота) (B): 46 мм
- Наружный диаметр (Ew): 165 мм.
- Радиус наружней фаски: 2 мм
Пропускная способность:
- Грузоподъемность динамическая: 233 кн
- Грузоподъемность статическая: 390 кн
- Частота вращения предельная при пластичной смазке: 3 300 об/мин
- Частота вращения предельная при жидкой смазке: 3 900 об/мин
Производитель NACHI+
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: nn3024k
Прочие характеристики:
- Размеры. мм: 120x165x46
- Количество дорожек качения: 2
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Высота. мм: 46
- Ширина (высота) (B): 46 мм
- Ширина наружной обоймы (C): 46 мм
- Масса: 3.98 кг
- Радиус наружней фаски: 2 мм
- Наружный диаметр (Ew): 165 мм.
Пропускная способность:
- Грузоподъемность динамическая: 239 кн
- Грузоподъемность статическая: 405 кн
- Частота вращения предельная при пластичной смазке: 5100 об/мин
- Частота вращения предельная при жидкой смазке: 6000 об/мин
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Обозначение: nn3024 k
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 120x180x46
- Количество дорожек качения: 2
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Высота. мм: 46
- Масса: 3.83 кг
- Ширина (высота) (B): 46 мм
- Ширина наружной обоймы (C): 46 мм
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Обозначение: nn3024 k
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 120x180x46
- Количество дорожек качения: 2
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Высота. мм: 46
- Масса: 3.83 кг
- Ширина (высота) (B): 46 мм
- Ширина наружной обоймы (C): 46 мм
Пропускная способность:
- Грузоподъемность динамическая: 233 кн
- Грузоподъемность статическая: 390 кн
- Частота вращения предельная при пластичной смазке: 3300 об/мин
- Частота вращения предельная при жидкой смазке: 3900 об/мин
Производитель NSK+
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Обозначение: nn 3024 k
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 120x165x46
- Количество дорожек качения: 2
- Уплотнение: нет
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Внешний диаметр: 165 мм
- Высота. мм: 46
- Ширина наружной обоймы (C): 46 мм
- Масса: 4.04 кг
- Ширина (высота) (B): 46 мм
- Наружный диаметр (Ew): 165 мм.
- Радиус наружней фаски: 2 мм
Пропускная способность:
- Грузоподъемность динамическая: 239 кн
- Частота вращения предельная при жидкой смазке: 3 800 об/мин
- Частота вращения предельная при пластичной смазке: 3 200 об/мин
- Грузоподъемность статическая: 405 кн
В таблице приведены основные размеры подшипника NN3024K, технические характеристики и номинальные значения.
Таблица модификаций подшипника NN3024K
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NN3024 | Двухрядный цилиндрический роликовый подшипник. | 120 | 180 | 46 | 3.98 |
| C 3024 | Тороидальный подшипник CARB. | 120 | 180 | 46 | 3.95 |
| C 3024 V | Тороидальный подшипник CARB. Бессепараторный подшипник. | 120 | 180 | 46 | 4.1 |
| C 3024 K | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.85 |
| NN3024TB | Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.75 |
| NN3024MB | Двухрядный цилиндрический роликовый подшипник. | 120 | 180 | 46 | 4.04 |
| C 3024 KV | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. | 120 | 180 | 46 | 4 |
| SL18 3024 | Специальный шариковый подшипник. | 120 | 180 | 46 | 3.8 |
| NN3024ZTB | Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.282 |
| NN3024/W33 | Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.85 |
| NCF 3024 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 120 | 180 | 46 | 3.8 |
| NN3024TBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.75 |
| NN3024MBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.04 |
| NCF 3024 CV | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник. | 120 | 180 | 46 | 3.8 |
| NN3024ZTBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.282 |
| NN3024K/W33 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.85 |
| NN3024C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| NN3024KC1NAP4 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| NNU3024C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 4.24 |
| NN 3024 TN9/SP | Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 120 | 180 | 46 | 3.7 |
| NN 3024 KTN9/SP | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 120 | 180 | 46 | 3.7 |
| NN3024-AS-K-M-SP | Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий. | 120 | 180 | 46 | 3.94 |
| C 3024 K + AHX 3024 | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 115 | 180 | 46 | 4.6 |
Модификации подшипника NN3024K - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NN3024K
Аналог подшипника NN3024K — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 23024AXK | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024EK | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024E | 120 | 180 | 46 | |||
| 23024AX | 120 | 180 | 46 | |||
| 23024MW33 | 120 | 180 | 46 | |||
| 23024 KCW33+AH3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024 KCW33+H3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024 KCW33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024 CW33 | 120 | 180 | 46 | |||
| 23024-E1-K-TVPB + H3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1A-K-M | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1A-K-M + AHX3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1-K-TVPB | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1-K-TVPB + AHX3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1A-K-M + H3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-E1A-M | 120 | 180 | 46 | |||
| 23024-E1-TVPB | 120 | 180 | 46 | |||
| 23024 | 120 | 180 | 46 | |||
| 23024 K | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-2RS | 120 | 180 | 46 | |||
| 23024 KW33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024W33 | 120 | 180 | 46 | |||
| 23024RH | 120 | 180 | 46 | |||
| 23024RHK | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-K-MB-W33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-MB-W33 | 120 | 180 | 46 | |||
| 23024-K-MB-W33+AHX3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024-K-MB-W33+H3024 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024CDKE4 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024L11CAM | 120 | 180 | 46 | |||
| 23024CDE4 | 120 | 180 | 46 | |||
| 23024SWRCDg2E4 | 120 | 180 | 46 | |||
| 23024BK | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024B | 120 | 180 | 46 | |||
| 23024-2CS5/VT143 | 120 | 180 | 46 | |||
| 23024 CC/W33 | 120 | 180 | 46 | |||
| 23024-2RS5/VT143 | 120 | 180 | 46 | |||
| 23024 CCK/W33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024CJ | 120 | 180 | 46 | |||
| 23024EAW33 | 120 | 180 | 46 | |||
| 23024EAKW33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024EMKW33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024EMW33 | 120 | 180 | 46 | |||
| 23024-2CS2/VT143 | 120 | 180 | 46 | |||
| 23024CJW33 | 120 | 180 | 46 | |||
| 23024CJW33C3 | 120 | 180 | 46 | |||
| 23024CJW33C4 | 120 | 180 | 46 | |||
| 23024KCJW33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| 23024KCJW33C3 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки |
