Роликовый подшипник 23024 CCK/W33

Подшипник 23024 CCK/W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23024, размер 120*180*46 мм.
Отечественный аналог - 3153124.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 46 мм
Масса: 4.05 кг

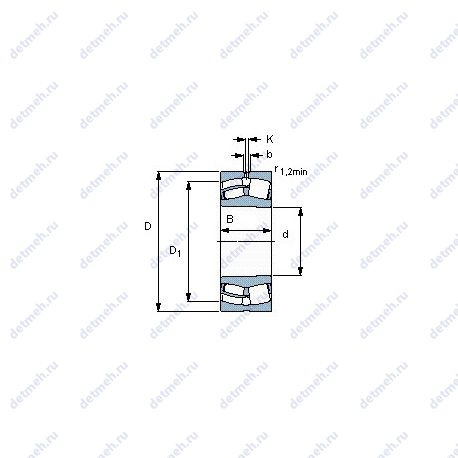

Подшипник 23024 CCK/W33 чертеж — Чертеж подшипника 23024 CCK/W33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс CC — Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника 23024 CCK/W33

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 120;
D (мм) Наружный диаметр - 180;
m (кг) Масса - 4.05;
В (мм) Ширина - 46;
Внутренний диаметр (d) - 120 мм;
Внутренний диаметр - 180 мм;
Внешний диаметр - 120 мм;
Высота. мм - 46;
Масса - 4.05 кг;
Наружный диаметр (D) - 180 мм;
Ширина (высота) (B) - 46 мм;

Пропускная способность:

Предельная частота вращения - 4000 об/мин;
Номинальная частота вращения - 3200 об/мин;
Co (kN) Грузоподъемность статическая - 510;
C (kN) Грузоподъемность динамическая - 355;
Nном (об/мин) Номинальная частота вращения. об/мин - 3200;
Nпр (об/мин) Предельная частота вращения - 4000;
Nпр (об/мин) Предельная частота вращения. об/мин - 4000;
Nном (об/мин) Номинальная частота вращения - 3200;
Динамическая грузоподъемность (C) - 366 кн;
Статическая грузоподъемность (C0) - 500 кн;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.22;
Расчетный коэффициент (Y)0 - 2.8;
Расчетный коэффициент (Y)1 - 3;
Расчетный коэффициент (Y)2 - 4.6;

Прочие характеристики:

d2 - 135 мм;
b - 6 мм;
K - 3 мм;
da min. - 125 мм;
Pu (N) Предел усталостной прочности - 53000;
Размеры. мм - 180x120x46;
Граничная нагрузка по усталости (Pu) - 52 кн;
Размер (D1) - 163 мм;
Размер сопряженных деталей (da max) - 135 мм;
Размер сопряженных деталей (ra max.) - 2 мм;
r1.2 min. - 2 мм;
Da max. - 171 мм;

Классификация:

Тип - сферический;
Тела качения - ролики;
Форма роликов - бочкообразные;
Обозначение - 23024 cck/w33;
Основной тип - роликовый радиальный сферический;
Нагрузка - радиальная;

В таблице приведены основные размеры подшипника 23024 CCK/W33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 23024 CCK/W33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
23024	Основное исполнение.	120	180	46	4.35
23024E	Роликовый радиальный сферический подшипник, двухрядный.	120	180	46	4.2
23024B	Роликовый радиальный сферический подшипник, двухрядный.	120	180	46	4.05
23024EK	Коническое внутреннее отверстие, конусность 1:12.	120	180	46	4.2
23024AX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	180	46	4.2
23024CJ	Штампованный сепаратор из стального листа.	120	180	46	4.1
23024BK	Коническое внутреннее отверстие, конусность 1:12.	120	180	46	3.9
23024RH	Роликовый радиальный сферический подшипник, двухрядный.	120	180	46	4.2
23024 K	Коническое внутреннее отверстие, конусность 1:12.	120	180	46	4.35
23024RHK	Коническое внутреннее отверстие, конусность 1:12.	120	180	46	4.07
23024AXK	Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	120	180	46	4.2
23024W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.2
23024CDE4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°.	120	180	46	4.11
23024MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.2
23024-2RS	Контактные уплотнения типа RS с обеих сторон подшипника.	120	180	46	4.2
23024CDKE4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12.	120	180	46	4.11
23024CJW33	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.1
23024EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	505.59
23024 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.2
23024EAW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.07
23024 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.22
23024L11CAM	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава.	120	180	46	0
23024 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.22
23024EAKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	3.95
23024EMKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	3.98
23024-E1A-M	Роликовый радиальный сферический подшипник, двухрядный.	120	180	46	4.2
23024KCJW33	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.1
23024CJW33C3	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.1
23024-MB-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.41
23024 CC/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.2
23024CJW33C4	Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.1
23024KCJW33C3	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.1
23024-E1-TVPB	Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	120	180	46	3.9
23024-E1A-K-M	Коническое внутреннее отверстие, конусность 1:12.	120	180	46	4.1
23024SWRCDg2E4	Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Без кольцевой канавки и смазочных отверстий в наружном кольце.	120	180	46	0
23024-K-MB-W33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	120	180	46	4.27
23024-E1-K-TVPB	Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник.	120	180	46	3.7
23024-2RS5/VT143	Контактные уплотнения типа RS с обеих сторон подшипника. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения).	120	180	46	4.2
23024-2CS5/VT143	Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения).	120	180	46	4.2
23024-2CS2/VT143	Рабочая температура (термическая стабилизация) до 250°C. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения).	120	180	46	4.2

Модификации подшипника 23024 CCK/W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 23024 CCK/W33

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГОСТ	3153124	120	180	46	ГОСТ
SKF	23024 CCK/W33	120	180	46	ISO

Аналог подшипника 23024 CCK/W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Отличия
NN3024	120	180	46
NN3024K	120	180	46	Проточка на внешнем кольце для смазки
NN3024/W33	120	180	46
NN3024K/W33	120	180	46	Проточка на внешнем кольце для смазки
NN3024-AS-K-M-SP	120	180	46	Проточка на внешнем кольце для смазки
NN 3024 KTN9/SP	120	180	46	Проточка на внешнем кольце для смазки
NN 3024 TN9/SP	120	180	46
NN3024MB	120	180	46
NN3024MBKR	120	180	46	Проточка на внешнем кольце для смазки
NN3024C1NAP4	120	180	46
NN3024KC1NAP4	120	180	46	Проточка на внешнем кольце для смазки
NNU3024C1NAP4	120	180	46
