Роликовый подшипник SL18 3024
Подшипник SL18 3024 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 3024, размер 120*180*46 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

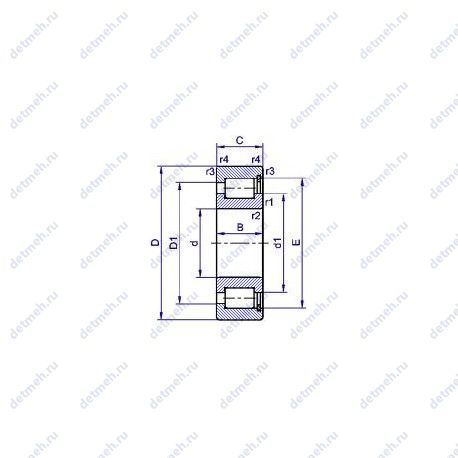

Таблица размеров и характеристик подшипника SL18 3024
Производитель NBS+
NBS (New Bearing Solutions) — итальянский производитель и поставщик подшипников и компонентов для различных отраслей промышленности. Компания специализируется на высококачественных подшипниках для машиностроения, транспортного оборудования и автоматизированных систем. Продукция NBS известна точностью изготовления и устойчивостью к высоким нагрузкам.
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 46 мм.
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Высота. мм: 46
- Масса: 3.8 кг
- Ширина (высота) (B): 46 мм.
- Наружный диаметр (E): 168.15 мм.
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Обозначение: sl183024
- Нагрузка: радиальная
Прочие характеристики:
- Размеры. мм: 120x168.15x46
- Количество дорожек качения: 1
- Уплотнение: нет
- Размер (D1): 160.7 мм.
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 5.5
- Размер (d1): 138.8 мм.
Пропускная способность:
- Грузоподъемность динамическая: 300 кн
- Грузоподъемность статическая: 435 кн
- Частота вращения предельная: 2 160 об/мин
Производитель INA+
Подшипниковая компания INA, подразделение Schaeffler Group. INA занимается производством подшипников качения, подшипников скольжения и линейных компонентов исключительного качества. Подшипниковая компания INA также обеспечивает потребности автомобильной промышленности своей обширной линейкой прецизионных деталей, выбранных для многочисленных внутренних работ автомобильных двигателей, трансмиссий и силовых агрегатов.
Классификация:
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: sl18 3024, sl183024
- Основной тип: роликовый радиальный
Габаритные и посадочные размеры:
- d (мм) Внутренний диаметр: 120
- m (кг) Масса: 3.8
- D (мм) Наружный диаметр: 180
- C (мм) Ширина наружного кольца: 46
- Наружный диаметр (D): 180 мм
- Ширина (высота) (B): 46 мм.
- Высота. мм: 46
- Внешний диаметр: 180 мм
- Внутренний диаметр: 120 мм
- Внутренний диаметр (d): 120 мм
Пропускная способность:
- Co (kN) Грузоподъемность статическая: 425.0
- C (kN) Грузоподъемность динамическая: 295.0
Прочие характеристики:
- nB: 1840 1/min
- nG: 2160 1/min
- Cur: 58000 n/нагрузка предела усталости радиальная
- C0r: 425000 n
- Cr: 295000 n
- m: 3.8 kg
- Размер (r): 2 мм
- Размер (D1): 160.7 мм.
- Размеры. мм: 120x180x46
- s: 5.5 мм./осевое перемещение
- E: 168.15 мм.
- Размер (d1): 138.8 мм.
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Габаритные и посадочные размеры:
- Внутренний диаметр: 120 мм
- Масса: 3.8 кг
- Ширина (высота) (B): 46 мм
- Ширина наружной обоймы (C): 46 мм
- Внешний диаметр: 180 мм
- Высота. мм: 46
Прочие характеристики:
- Количество дорожек качения: 1
- Уплотнение: нет
- Размеры. мм: 120x180x46
Классификация:
- Нагрузка: радиальная
- Обозначение: sl183024
- Тела качения: ролики
- Основной тип: роликовый радиальный
В таблице приведены основные размеры подшипника SL18 3024, технические характеристики и номинальные значения.
Таблица модификаций подшипника SL18 3024
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NN3024 | Двухрядный цилиндрический роликовый подшипник. | 120 | 180 | 46 | 3.98 |
| C 3024 | Тороидальный подшипник CARB. | 120 | 180 | 46 | 3.95 |
| NN3024K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.83 |
| C 3024 V | Тороидальный подшипник CARB. Бессепараторный подшипник. | 120 | 180 | 46 | 4.1 |
| C 3024 K | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.85 |
| NN3024TB | Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.75 |
| NN3024MB | Двухрядный цилиндрический роликовый подшипник. | 120 | 180 | 46 | 4.04 |
| C 3024 KV | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. | 120 | 180 | 46 | 4 |
| NN3024ZTB | Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.282 |
| NN3024/W33 | Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.85 |
| NCF 3024 V | Бессепараторный подшипник. Однорядный бессепараторный цилиндрический роликоподшипник. Два борта на внутреннем кольце и один борт на наружном.. | 120 | 180 | 46 | 3.8 |
| NN3024TBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.75 |
| NN3024MBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.04 |
| NCF 3024 CV | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник. | 120 | 180 | 46 | 3.8 |
| NN3024ZTBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.282 |
| NN3024K/W33 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.85 |
| NN3024C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| NN3024KC1NAP4 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| NNU3024C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 4.24 |
| NN 3024 TN9/SP | Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 120 | 180 | 46 | 3.7 |
| NN 3024 KTN9/SP | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 120 | 180 | 46 | 3.7 |
| NN3024-AS-K-M-SP | Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий. | 120 | 180 | 46 | 3.94 |
| C 3024 K + AHX 3024 | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 115 | 180 | 46 | 4.6 |
Модификации подшипника SL18 3024 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника SL18 3024
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| INA | SL18 3024 | 120 | 180 | 46 | ISO |
| NBS | SL18 3024 | 120 | 180 | 46 | ISO |
| ISO | SL18 3024 | 120 | 180 | 46 | ISO |
Аналог подшипника SL18 3024 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
