Роликовый подшипник 23024-2RS
Подшипник 23024-2RS — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23024, размер 120*180*46 мм.
Стандарт: ISO
Бренд: ISB
Внутренний диаметр: 120 мм
Наружный диаметр: 180 мм
Ширина: 46 мм
Масса: 4.2 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Суффикс 2RS — Контактные уплотнения типа RS с обеих сторон подшипника
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы
Таблица размеров и характеристик подшипника 23024-2RS
Производитель ISB
ISB организован в соответствии с четкими процедурами и управляется системами технического мониторинга и специализированным персоналом. Вся продукция ISB поставляется с технологически продвинутых производственных площадок с системой качества, сертифицированной по ISO 9001, IATF 16949:2016.

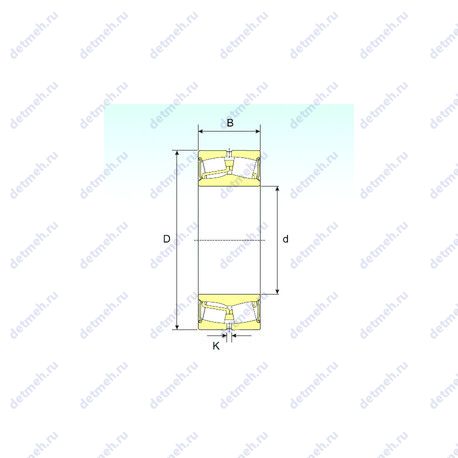

Габаритные и посадочные размеры:
- Ширина (высота) (B) - 46 мм;
- Масса - 4.2 кг;
- Ширина наружной обоймы (C) - 46 мм;
- Высота. мм - 46;
- Внешний диаметр - 180 мм;
- Внутренний диаметр - 120 мм;
Пропускная способность:
- Частота вращения предельная - 722.5 об/мин;
- Грузоподъемность статическая - 499.8 кн;
- Грузоподъемность динамическая - 347.9 кн;
Прочие характеристики:
- Размер (K) - 3 мм.;
- Уплотнение - есть;
- Количество дорожек качения - 2;
- Размеры. мм - 120x180x46;
Классификация:
- Тип - сферический;
- Форма роликов - бочкообразные;
- Основной тип - роликовый радиальный сферический;
- Обозначение - 23024-2rs;
- Нагрузка - радиальная;
- Тела качения - ролики;
В таблице приведены основные размеры подшипника 23024-2RS, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23024-2RS
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23024 | Основное исполнение. | 120 | 180 | 46 | 4.35 |
| 23024E | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 180 | 46 | 4.2 |
| 23024B | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 180 | 46 | 4.05 |
| 23024EK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.2 |
| 23024AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 180 | 46 | 4.2 |
| 23024BK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.9 |
| 23024RH | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 180 | 46 | 4.2 |
| 23024CJ | Штампованный сепаратор из стального листа. | 120 | 180 | 46 | 4.1 |
| 23024 K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.35 |
| 23024AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 180 | 46 | 4.2 |
| 23024RHK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.07 |
| 23024W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.2 |
| 23024CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 120 | 180 | 46 | 4.11 |
| 23024MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.2 |
| 23024EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.07 |
| 23024EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 505.59 |
| 23024CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.1 |
| 23024CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.11 |
| 23024 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.22 |
| 23024 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.2 |
| 23024EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.95 |
| 23024-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 180 | 46 | 4.2 |
| 23024L11CAM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава. | 120 | 180 | 46 | 0 |
| 23024EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| 23024 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.22 |
| 23024KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.1 |
| 23024CJW33C4 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.1 |
| 23024-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.41 |
| 23024 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.2 |
| 23024CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.1 |
| 23024 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.05 |
| 23024KCJW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.1 |
| 23024-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 180 | 46 | 3.9 |
| 23024-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.1 |
| 23024SWRCDg2E4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 120 | 180 | 46 | 0 |
| 23024-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.27 |
| 23024-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 180 | 46 | 3.7 |
| 23024-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 120 | 180 | 46 | 4.2 |
| 23024-2RS5/VT143 | Контактные уплотнения типа RS с обеих сторон подшипника. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 120 | 180 | 46 | 4.2 |
| 23024-2CS2/VT143 | Рабочая температура (термическая стабилизация) до 250°C. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 120 | 180 | 46 | 4.2 |
Модификации подшипника 23024-2RS - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NN3024 | 120 | 180 | 46 | |||
| NN3024K | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NN3024/W33 | 120 | 180 | 46 | |||
| NN3024K/W33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NN3024-AS-K-M-SP | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NN 3024 KTN9/SP | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NN 3024 TN9/SP | 120 | 180 | 46 | |||
| NN3024MB | 120 | 180 | 46 | |||
| NN3024MBKR | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NN3024C1NAP4 | 120 | 180 | 46 | |||
| NN3024KC1NAP4 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NNU3024C1NAP4 | 120 | 180 | 46 |
