Роликовый подшипник 23024-K-MB-W33
Подшипник 23024-K-MB-W33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23024, размер 120*180*46 мм.
Отечественный аналог - 3113124Н.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

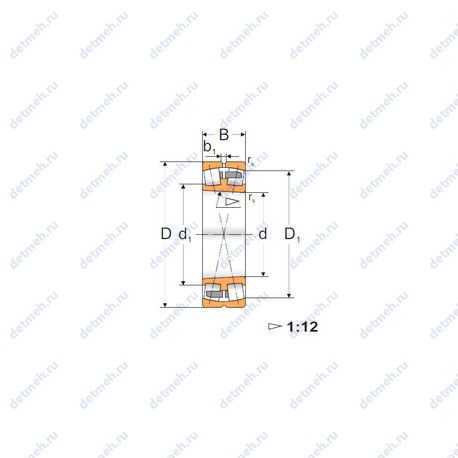

Таблица размеров и характеристик подшипника 23024-K-MB-W33
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Прочие характеристики:
- Уплотнение: нет
- Размер (r1 min.): 2 мм
- Размер (r2 min.): 2 мм
- Количество дорожек качения: 2
- Размеры. мм: 120x180x46
Габаритные и посадочные размеры:
- Внешний диаметр: 180 мм
- Высота. мм: 46
- Ширина (высота) (B): 46 мм
- Ширина наружной обоймы (C): 46 мм
- Масса: 4.2 кг
- Внутренний диаметр: 120 мм
Пропускная способность:
- Грузоподъемность динамическая: 287 кн
- Грузоподъемность статическая: 467 кн
- Частота вращения предельная: 4000 об/мин
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.24
- Расчетный коэффициент (Y0): 2.6
- Расчетный коэффициент (Y1): 2.7
- Расчетный коэффициент (Y2): 4.2
Классификация:
- Форма роликов: бочкообразные
- Тип: сферический
- Основной тип: роликовый радиальный сферический
- Тела качения: ролики
- Нагрузка: радиальная
- Обозначение: 23024-k-mb-w33
Производитель MPZ+
Прочие характеристики:
- Размер (d1): 138 мм.
- Размер (b1): 8 мм.
- Количество дорожек качения: 2
- Уплотнение: нет
- Размеры. мм: 120x180x46
- Размер (r5 min.): 2 мм.
- Размер (D1): 158.5 мм.
Классификация:
- Тип: сферический
- Тела качения: ролики
- Форма роликов: бочкообразные
- Обозначение: 23024 kmbw33
- Основной тип: роликовый радиальный сферический
- Нагрузка: радиальная
Исходные данные для расчета:
- Расчетный коэффициент (Y1): 2.61
- Расчетный коэффициент (Y2): 3.89
- Расчетный коэффициент (e): 0.26
- Расчетный коэффициент (Y0): 2.55
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 2800 об/мин
- Грузоподъемность динамическая: 280 кн
- Грузоподъемность статическая: 473 кн
- Частота вращения предельная при пластичной смазке: 2000 об/мин
Габаритные и посадочные размеры:
- Высота. мм: 46
- Масса: 4.27 кг
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Ширина (высота) (B): 46 мм
- Ширина наружной обоймы (C): 46 мм
Производитель NIS+
Габаритные и посадочные размеры:
- ROLEK Внешний диаметр: 180
- ROLEK Внутренний диаметр: 120
- ROLEK Ширина: 46
- ROLEK Масса: 4.2
- ROLEK r1.2 min: 2
В таблице приведены основные размеры подшипника 23024-K-MB-W33, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23024-K-MB-W33
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23024 | Основное исполнение. | 120 | 180 | 46 | 4.35 |
| 23024E | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 180 | 46 | 4.2 |
| 23024B | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 180 | 46 | 4.05 |
| 23024EK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.2 |
| 23024AX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 180 | 46 | 4.2 |
| 23024CJ | Штампованный сепаратор из стального листа. | 120 | 180 | 46 | 4.1 |
| 23024BK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.9 |
| 23024RH | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 180 | 46 | 4.2 |
| 23024 K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.35 |
| 23024RHK | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.07 |
| 23024AXK | Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 120 | 180 | 46 | 4.2 |
| 23024W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.2 |
| 23024CDE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. | 120 | 180 | 46 | 4.11 |
| 23024MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.2 |
| 23024-2RS | Контактные уплотнения типа RS с обеих сторон подшипника. | 120 | 180 | 46 | 4.2 |
| 23024CDKE4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.11 |
| 23024CJW33 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.1 |
| 23024EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 505.59 |
| 23024 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.2 |
| 23024 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.22 |
| 23024EAW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.07 |
| 23024KCJW33 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.1 |
| 23024L11CAM | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Механически обработанный сепаратор из легкого сплава. | 120 | 180 | 46 | 0 |
| 23024 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.22 |
| 23024EAKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.95 |
| 23024EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| 23024-E1A-M | Роликовый радиальный сферический подшипник, двухрядный. | 120 | 180 | 46 | 4.2 |
| 23024-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.41 |
| 23024CJW33C3 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.1 |
| 23024CJW33C4 | Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.1 |
| 23024 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.2 |
| 23024 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.05 |
| 23024KCJW33C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из стального листа. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 4.1 |
| 23024-E1-TVPB | Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 180 | 46 | 3.9 |
| 23024-E1A-K-M | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.1 |
| 23024SWRCDg2E4 | Однорядный радиально-упорный шарикоподшипник улучшенной конструкции с углом контакта 15°. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 120 | 180 | 46 | 0 |
| 23024-E1-K-TVPB | Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. Бессепараторный подшипник. | 120 | 180 | 46 | 3.7 |
| 23024-2CS5/VT143 | Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 120 | 180 | 46 | 4.2 |
| 23024-2RS5/VT143 | Контактные уплотнения типа RS с обеих сторон подшипника. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 120 | 180 | 46 | 4.2 |
| 23024-2CS2/VT143 | Рабочая температура (термическая стабилизация) до 250°C. Антизадирная пластичная смазка с литиевым затвердителем консистенции 2 по шкале NLGI для температур от -20 до +110°С (нормальная степень заполнения). | 120 | 180 | 46 | 4.2 |
Модификации подшипника 23024-K-MB-W33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника 23024-K-MB-W33
Аналог подшипника 23024-K-MB-W33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| NN3024 | 120 | 180 | 46 | |||
| NN3024K | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NN3024/W33 | 120 | 180 | 46 | |||
| NN3024K/W33 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NN3024-AS-K-M-SP | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NN 3024 KTN9/SP | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NN 3024 TN9/SP | 120 | 180 | 46 | |||
| NN3024MB | 120 | 180 | 46 | |||
| NN3024MBKR | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NN3024C1NAP4 | 120 | 180 | 46 | |||
| NN3024KC1NAP4 | 120 | 180 | 46 | Проточка на внешнем кольце для смазки | ||
| NNU3024C1NAP4 | 120 | 180 | 46 |
