Роликовый подшипник NCF 3024 V
Подшипник NCF 3024 V — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 3024, размер 120*180*46 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

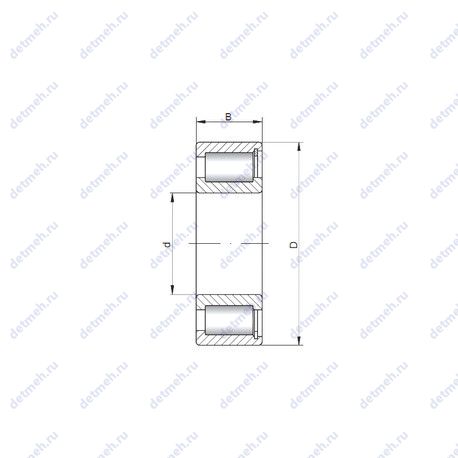

Таблица размеров и характеристик подшипника NCF 3024 V
Производитель SIGMA+
SIGMA — польский производитель подшипников, который специализируется на выпуске шариковых и роликовых подшипников для различных отраслей промышленности. Компания известна высоким качеством надежности и соответствию международным стандартам, а продукция конкурентоспособными ценами. Подшипники SIGMA применяются в машиностроении, сельском хозяйстве и автомобильной промышленности.
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 120x180x46
Габаритные и посадочные размеры:
- Ширина (высота) (B): 46 мм.
- Масса: 3.95 кг
- Ширина наружной обоймы (C): 46 мм.
- Высота. мм: 46
- Внешний диаметр: 180. мм
- Внутренний диаметр: 120 мм
Классификация:
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Обозначение: ncf 3024 v
- Нагрузка: радиальная
Производитель NKE+
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C): 46 мм
- Ширина (высота) (B): 46 мм
- Высота. мм: 46
- Внешний диаметр: 167.58 мм
- Внутренний диаметр: 120 мм
- Масса: 3.8 кг
- Наружный диаметр (E): 167.58 мм.
Прочие характеристики:
- Размеры. мм: 120x167.58x46
- Уплотнение: нет
- Размер (r2 min.): 2 мм
- Размер (r1 min.): 2 мм
- Количество дорожек качения: 1
- Размер (r3 min.): 1 мм
- Размер (r4 min.): 1 мм
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 5.5
- Размер (d1): 139 мм.
- Размер (D1): 160.5 мм.
- Материал сепаратора: отсутствует
Классификация:
- Обозначение: ncf3024-v
- Нагрузка: радиальная
- Тела качения: ролики
- Основной тип: роликовый радиальный
Пропускная способность:
- Грузоподъемность динамическая: 293 кн
- Грузоподъемность статическая: 442 кн
- Частота вращения предельная: 2000 об/мин
Производитель ISO+
Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.
Габаритные и посадочные размеры:
- Масса: 3.8 кг
- Внутренний диаметр: 120 мм
- Внешний диаметр: 180 мм
- Ширина наружной обоймы (C): 46 мм
- Ширина (высота) (B): 46 мм
- Высота. мм: 46
Классификация:
- Нагрузка: радиальная
- Основной тип: роликовый радиальный
- Тела качения: ролики
- Обозначение: ncf3024 v
Прочие характеристики:
- Размеры. мм: 120x180x46
- Уплотнение: нет
- Количество дорожек качения: 1
Производитель CX+
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Классификация:
- Нагрузка: радиальная
- Тела качения: ролики
- Обозначение: ncf3024 v
- Основной тип: роликовый радиальный
Габаритные и посадочные размеры:
- Высота. мм: 46
- Ширина (высота) (B): 46 мм
- Масса: 3.8 кг
- Ширина наружной обоймы (C): 46 мм
- Внешний диаметр: 180 мм
- Внутренний диаметр: 120 мм
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 1
- Размеры. мм: 120x180x46
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 2200 об/мин
- Частота вращения предельная при пластичной смазке: 1900 об/мин
- Грузоподъемность статическая: 435 кн
- Грузоподъемность динамическая: 300 кн
Производитель NSK+
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Габаритные и посадочные размеры:
- Масса: 3.6 кг
- Наружный диаметр (Ew): 167.58 мм.
- Ширина (высота) (B): 46 мм
- Ширина наружной обоймы (C): 46 мм
- Высота. мм: 46
- Внешний диаметр: 167.58 мм
- Внутренний диаметр: 120 мм
- Радиус наружней фаски: 2 мм
Прочие характеристики:
- Размер сопряженных деталей (ra max.): 2
- Материал сепаратора: отсутствует
- Уплотнение: нет
- Количество дорожек качения: 1
- Размер сопряженных деталей (da): 132
- Размер сопряженных деталей (Da): 168
- Размеры. мм: 120x167.58x46
Пропускная способность:
- Грузоподъемность статическая: 440 кн
- Грузоподъемность динамическая: 293 кн
Классификация:
- Нагрузка: радиальная
- Обозначение: ncf3024v
- Основной тип: роликовый радиальный
- Тела качения: ролики
В таблице приведены основные размеры подшипника NCF 3024 V, технические характеристики и номинальные значения.
Таблица модификаций подшипника NCF 3024 V
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| NN3024 | Двухрядный цилиндрический роликовый подшипник. | 120 | 180 | 46 | 3.98 |
| C 3024 | Тороидальный подшипник CARB. | 120 | 180 | 46 | 3.95 |
| NN3024K | Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.83 |
| C 3024 V | Тороидальный подшипник CARB. Бессепараторный подшипник. | 120 | 180 | 46 | 4.1 |
| C 3024 K | Цилиндрический роликоподшипник (или сам подшипник). Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 3.85 |
| NN3024TB | Двухрядный цилиндрический роликовый подшипник. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.75 |
| NN3024MB | Двухрядный цилиндрический роликовый подшипник. | 120 | 180 | 46 | 4.04 |
| C 3024 KV | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. | 120 | 180 | 46 | 4 |
| SL18 3024 | Специальный шариковый подшипник. | 120 | 180 | 46 | 3.8 |
| NN3024ZTB | Двухрядный цилиндрический роликовый подшипник. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.282 |
| NN3024/W33 | Двухрядный цилиндрический роликовый подшипник. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.85 |
| NN3024TBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.75 |
| NN3024MBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. | 120 | 180 | 46 | 4.04 |
| NCF 3024 CV | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Бессепараторный подшипник. | 120 | 180 | 46 | 3.8 |
| NN3024ZTBKR | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Защитная металлическая шайба (бесконтактное уплотнение) с одной стороны подшипника. Механически обработанный сепаратор из текстолита. | 120 | 165 | 46 | 3.282 |
| NN3024K/W33 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 120 | 180 | 46 | 3.85 |
| NN3024C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| NN3024KC1NAP4 | Двухрядный цилиндрический роликовый подшипник. Коническое внутреннее отверстие, конусность 1:12. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 3.98 |
| NNU3024C1NAP4 | Двухрядный цилиндрический роликовый подшипник. Канавка под стопорное кольцо на наружном кольце подшипника. | 120 | 180 | 46 | 4.24 |
| NN 3024 TN9/SP | Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 120 | 180 | 46 | 3.7 |
| NN 3024 KTN9/SP | Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Двухрядный цилиндрический роликоподшипник.. | 120 | 180 | 46 | 3.7 |
| NN3024-AS-K-M-SP | Коническое внутреннее отверстие, конусность 1:12. Точность размеров примерно соответствует классу точности Р5, биения — классу точности Р4. Игольчатый роликоподшипник с отверстиями для подачи смазки на наружном кольце. Цифра, идущая после букв AS указывает на количество отверстий. | 120 | 180 | 46 | 3.94 |
| C 3024 K + AHX 3024 | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 115 | 180 | 46 | 4.6 |
Модификации подшипника NCF 3024 V - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NCF 3024 V
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| CX | NCF 3024 V | 120 | 180 | 46 | ISO |
| NSK | NCF 3024 V | 120 | 180 | 46 | ISO |
| SIGMA | NCF 3024 V | 120 | 180 | 46 | ISO |
| NKE | NCF 3024 V | 120 | 180 | 46 | ISO |
| ISO | NCF 3024 V | 120 | 180 | 46 | ISO |
Аналог подшипника NCF 3024 V — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
