Шариковый подшипник QJ 317

Производитель FBJ

Японский производитель подшипников Fbj заполняет рынок высококачественной продукцией вот уже на протяжении 50 лет. Компания произвела много стандартных и специализированных типов шариковых и роликовых подшипников в соответствии с Японским промышленным стандартом (JIS) и Международной организацией по стандартизации (ISO). Продукция предлагает широкий спектр применения: нефтеперерабатывающие и химические предприятия, машиностроение, автомобилестроение, электроэнергетика, транспорт и т.д.

Классификация:

• Основной тип - шариковый радиально-упорный;
• Тела качения - шарики;
• Обозначение - qj317, qj 317;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 85x180x41;
• Количество дорожек качения - 1;
• Уплотнение - нет;

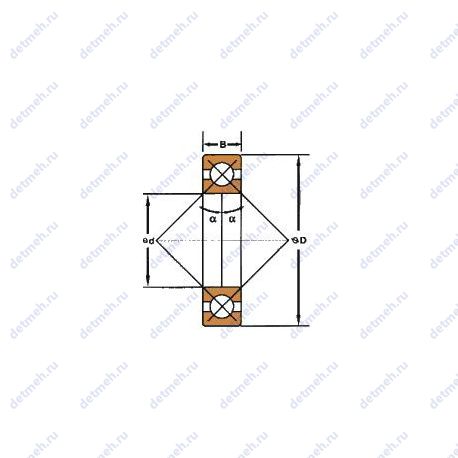

Габаритные и посадочные размеры:

• Внутренний диаметр - 85 мм;
• Внешний диаметр - 180 мм;
• Высота. мм - 41;
• Ширина наружной обоймы (C) - 41 мм.;
• Масса - 5.43 кг;
• Ширина (высота) (B) - 41 мм;
• d (мм) Внутренний диаметр - 85;
• D (мм) Наружный диаметр - 150;
• В (мм) Ширина - 39;
• m (кг) Масса - 4.64;

Пропускная способность:

• Грузоподъемность динамическая - 160 кн;
• Грузоподъемность статическая - 346 кн;
• Частота вращения предельная при пластичной смазке - 3000 об/мин;
• Частота вращения предельная при жидкой смазке - 4000 об/мин;
• C (kN) Грузоподъемность динамическая - 162;
• Co (kN) Грузоподъемность статическая - 156;
• n oil (1/min) Ном. частота вращен. при жидк. смазке - 3600;

Производитель NTN

Основанная в 1963 году, NTN является одним из крупнейших в мире производителей подшипников. NTN является ведущим поставщиком подшипников для промышленного и автомобильного рынков. NTN также является лидером в разработке высокоточного оборудования в самых современных областях и поставляет продукцию во многие отрасли промышленности, включая автомобильную, строительную технику, ветроэнергетику, а также сталелитейные и бумажные фабрики. Эта компания стала первым японским промышленным производителем, удостоенным престижной премии Деминга за статистический контроль качества.

Классификация:

• Основной тип - шариковый радиально-упорный;
• Тела качения - шарики;
• Обозначение - qj317;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 85x180x41;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер (a) - 76.5 мм;
• Размер сопряженных деталей (da min.) - 99;
• Размер сопряженных деталей (Da max.) - 166;
• Размер сопряженных деталей (ra max.) - 2.5;

Габаритные и посадочные размеры:

• Внутренний диаметр - 85 мм;
• Внешний диаметр - 180 мм;
• Высота. мм - 41;
• Ширина наружной обоймы (C) - 41 мм;
• Масса - 5.43 кг;
• Ширина (высота) (B) - 41 мм;
• Радиус наружней фаски - 3 мм;

Пропускная способность:

• Грузоподъемность динамическая - 197 кн;
• Грузоподъемность статическая - 370 кн;
• Частота вращения предельная при пластичной смазке - 3 000 об/мин;
• Частота вращения предельная при жидкой смазке - 4 000 об/мин;

Производитель CYSD

Благодаря постоянному развитию, CYSD является конкурентоспособной на международном уровне в области проектирования, производства, испытаний и тестирования. Успешно прошла сертификации: система качества ISO 9001:2000, международная система качества ISO/TS16949:2002

Классификация:

• Основной тип - шариковый радиально-упорный;
• Тела качения - шарики;
• Нагрузка - радиальная и осевая;
• Обозначение - qj317;

Прочие характеристики:

• Размеры. мм - 85x180x41;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 85 мм;
• Внешний диаметр - 180 мм;
• Высота. мм - 41;
• Ширина (высота) (B) - 41 мм;
• Ширина наружной обоймы (C) - 41 мм;
• Масса - 5.5 кг;

Пропускная способность:

• Грузоподъемность динамическая - 188 кн;
• Грузоподъемность статическая - 210 кн;
• Частота вращения предельная при пластичной смазке - 2600 об/мин;
• Частота вращения предельная при жидкой смазке - 3600 об/мин;

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

• Основной тип - шариковый радиально-упорный;
• Тела качения - шарики;
• Обозначение - qj317;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 85x180x41;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 85 мм;
• Внешний диаметр - 180 мм;
• Высота. мм - 41;
• Масса - 5.45 кг;
• Ширина наружной обоймы (C) - 41 мм.;
• Ширина внутренней обоймы (B1) - 41 мм.;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

• Основной тип - шариковый радиально-упорный;
• Тела качения - шарики;
• Обозначение - qj317;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 85x180x41;
• Количество дорожек качения - 1;
• Уплотнение - нет;

Габаритные и посадочные размеры:

• Внутренний диаметр - 85 мм;
• Внешний диаметр - 180 мм;
• Высота. мм - 41;
• Масса - 5.45 кг;
• Ширина наружной обоймы (C) - 41 мм.;
• Ширина внутренней обоймы (B1) - 41 мм.;

Пропускная способность:

• Грузоподъемность динамическая - 234 кн;
• Грузоподъемность статическая - 236 кн;
• Частота вращения предельная при пластичной смазке - 2750 об/мин;
• Частота вращения предельная при жидкой смазке - 3900 об/мин;

Производитель NSK

Компания  NSK   производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Классификация:

• Основной тип - шариковый радиально-упорный;
• Тела качения - шарики;
• Обозначение - qj317;
• Нагрузка - радиальная и осевая;

Прочие характеристики:

• Размеры. мм - 85x180x41;
• Количество дорожек качения - 1;
• Уплотнение - нет;
• Размер сопряженных деталей (ra max.) - 2.5;
• Размер сопряженных деталей (da min.) - 99;
• Размер (a) - 92.8 мм;
• Размер сопряженных деталей (da max) - 166;

Габаритные и посадочные размеры:

• Внутренний диаметр - 85 мм;
• Внешний диаметр - 180 мм;
• Высота. мм - 41;
• Ширина наружной обоймы (C) - 41 мм;
• Масса - 5.34 кг;
• Ширина (высота) (B) - 41 мм;
• Радиус наружней фаски - 3 мм;
• Угол наклона (α) - 35°;

Пропускная способность:

• Грузоподъемность динамическая - 218 кн;
• Частота вращения предельная при жидкой смазке - 4 000 об/мин;
• Частота вращения предельная при пластичной смазке - 3 000 об/мин;
• Грузоподъемность статическая - 405 кн;
