Роликовый подшипник NCF 2330 ECJB

Подшипник NCF 2330 ECJB — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2330, размер 150*320*108 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 150 мм
Наружный диаметр: 320 мм
Ширина: 108 мм
Масса: 43.5 кг

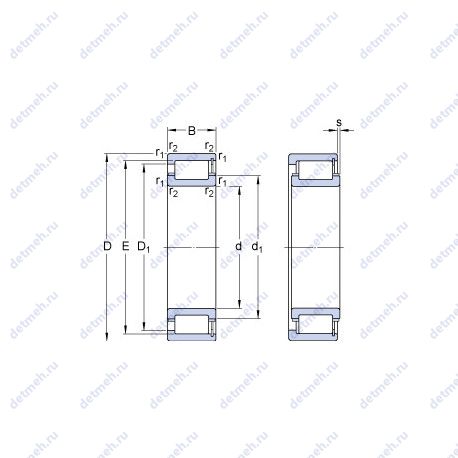

Подшипник NCF 2330 ECJB чертеж — Чертеж подшипника NCF 2330 ECJB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NCF — Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NCF 2330 ECJB

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (D1) - 268.4 мм;
s - 10.5 мм;
E - 283 мм;
da min. - 167 мм;
Da max. - 302.2 мм;
Da min. - 276 мм;
r1.2 min. - 4 мм;
Размер (d1) - 209.5 мм;
Размер сопряженных деталей (ra max.) - 3 мм;
Размер сопряженных деталей (da max) - 201 мм;
Граничная нагрузка по усталости (Pu) - 183 кн;
Размеры. мм - 320x150x108;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.2;

Пропускная способность:

Предельная частота вращения - 3000 об/мин;
Номинальная частота вращения - 2200 об/мин;
Статическая грузоподъемность (C0) - 1760 кн;
Динамическая грузоподъемность (C) - 1430 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - ncf 2330 ecjb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 108 мм;
Внутренний диаметр (d) - 150 мм;
Наружный диаметр (D) - 320 мм;
Масса - 43.5 кг;
Высота. мм - 108;
Внешний диаметр - 150 мм;
Внутренний диаметр - 320 мм;

В таблице приведены основные размеры подшипника NCF 2330 ECJB, технические характеристики и номинальные значения.

Таблица модификаций подшипника NCF 2330 ECJB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2330	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	108	44.7
NP2330	Роликовый радиальный подшипник, однорядный.	150	320	108	50.3
NH2330	Роликовый радиальный подшипник, однорядный.	150	320	108	47.18
NF2330	Роликовый радиальный подшипник, однорядный.	150	320	108	48.3
NU2330R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.7
N2330 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	108	44.7
NJ2330R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.7
NJ2330E	Роликовый радиальный подшипник, однорядный.	150	320	108	45.88
NU2330E	Роликовый радиальный подшипник, однорядный.	150	320	108	44.7
NJ 2330	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	45.88
NU 2330	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.7
NUP2330	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	47.07
NU2330K	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12.	150	320	108	40.5
NUP2330R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	44.7
NJ2330EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	45.1
NU2330EM	Роликовый радиальный подшипник, однорядный.	150	320	108	45.1
NUP2330E	Роликовый радиальный подшипник, однорядный.	150	320	108	47.07
NP2330 E	Роликовый радиальный подшипник, однорядный.	150	320	108	50.3
NH2330 E	Роликовый радиальный подшипник, однорядный.	150	320	108	47.18
NF2330 E	Роликовый радиальный подшипник, однорядный.	150	320	108	48.3
NJ2330 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	46
NJ2330-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	150	320	108	42.5
NUP2330EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	45.1
NJ2330 EMA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	45.11
LSL19 2330	Роликовый радиальный подшипник, однорядный.	150	320	108	40.7
NJ2330-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.1
NJG 2330 VH	Неразборный бессепараторный подшипник.	150	320	108	42.5
NU2330-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	43.4
NU2330-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.8
NJ2330-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.8
NU 2330 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	150	320	108	42.4
NJ2330-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.8
NJ2330-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	150	320	108	44.8
NU2330-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	150	320	108	44.8
NU2330-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.8
NJ 2330 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	150	320	108	43.066
NUP2330-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	44.8
NUP2330-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	44.8
NJ 2330 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	150	320	108	46
NU 2330 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	150	320	108	45.5

Модификации подшипника NCF 2330 ECJB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32330-A	150	320	108
