Роликовый подшипник NJG 2330 VH

Подшипник NJG 2330 VH — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2330, размер 150*320*108 мм.

Стандарт: ISO
Бренды: SIGMA, SKF
Внутренний диаметр: 150 мм
Наружный диаметр: 320 мм
Ширина: 108 мм
Масса: 42.5 кг

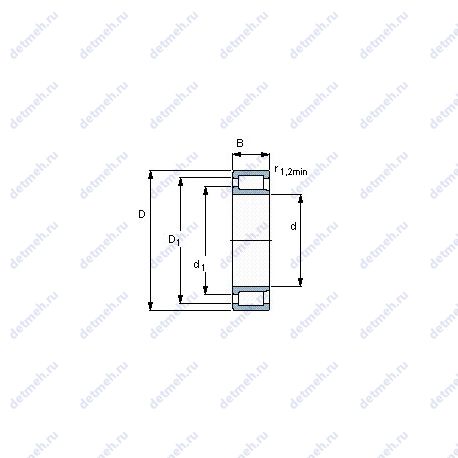

Подшипник NJG 2330 VH чертеж — Чертеж подшипника NJG 2330 VH

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс VH — Неразборный бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника NJG 2330 VH

Производитель SIGMA

SIGMA — польский производитель подшипников, который специализируется на выпуске шариковых и роликовых подшипников для различных отраслей промышленности. Компания известна высоким качеством надежности и соответствию международным стандартам, а продукция конкурентоспособными ценами. Подшипники SIGMA применяются в машиностроении, сельском хозяйстве и автомобильной промышленности.

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - njg 2330 vh;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 108 мм.;
Внутренний диаметр - 150 мм;
Внешний диаметр - 320 мм;
Высота. мм - 108;
Ширина наружной обоймы (C) - 108 мм.;
Масса - 42.5 кг;

Прочие характеристики:

Размеры. мм - 150x320x108;
Количество дорожек качения - 1;
Уплотнение - нет;

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Количество дорожек качения - 1;
Уплотнение - нет;
Размер (D1) - 261 мм.;
Размер (r1 min.) - 4 мм.;
Размер (r2 min.) - 4 мм.;
Размер сопряженных деталей (Da max.) - 302;
Размер сопряженных деталей (ra max.) - 3;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 6.5;
Размер (F) - 182.5 мм.;
Размер (d1) - 202 мм.;
Размер (r3 min.) - – мм.;
Размер (r4 min.) - – мм.;
Размер сопряженных деталей (da min.) - 168;
Размер сопряженных деталей (das rec.) - 192;
Размер сопряженных деталей (db max.) - 178;
Pu (N) Предел усталостной прочности - 196000;
Размеры. мм - 150x320x108;
Грузоподъемность динамическая - 1450 кн;
Граничная нагрузка по усталости (Pu) - 196;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 108 мм.;
d (мм) Внутренний диаметр - 150;
D (мм) Наружный диаметр - 320;
m (кг) Масса - 42.5;
В (мм) Ширина - 108;
Внутренний диаметр - 150 мм;
Внешний диаметр - 320 мм;
Высота. мм - 108;
Ширина наружной обоймы (C) - 108 мм.;
Масса - 42.5 кг;

Классификация:

Нагрузка - радиальная;
Обозначение - njg2330vh, njg 2330 vh;
Основной тип - роликовый радиальный;
Тела качения - ролики;

Пропускная способность:

Частота вращения предельная - 1000 об/мин;
Co (kN) Грузоподъемность статическая - 1930;
C (kN) Грузоподъемность динамическая - 1450;
Nпр (об/мин) Предельная частота вращения. об/мин - 1000;
Nном (об/мин) Номинальная частота вращения - 800;
Грузоподъемность статическая - 1930 кн;
Частота вращения номинальная - 800 об/мин;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.35;

В таблице приведены основные размеры подшипника NJG 2330 VH, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJG 2330 VH

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2330	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	108	44.7
NP2330	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	50.3
NH2330	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	47.18
NF2330	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	48.3
NU2330R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.7
N2330 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	108	44.7
NJ2330R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.7
NJ2330E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	45.88
NU2330E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	44.7
NJ 2330	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	45.88
NU 2330	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.7
NUP2330	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	47.07
NU2330K	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12.	150	320	108	40.5
NUP2330R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	44.7
NJ2330EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	45.1
NU2330EM	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	45.1
NUP2330E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	47.07
NP2330 E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	50.3
NH2330 E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	47.18
NF2330 E	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	48.3
NJ2330 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	46
NJ2330-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	150	320	108	42.5
NUP2330EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	45.1
NJ2330 EMA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	45.11
LSL19 2330	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	40.7
NJ2330-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.1
NU2330-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	43.4
NU2330-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.8
NJ2330-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.8
NU 2330 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	150	320	108	42.4
NJ2330-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.8
NJ2330-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	150	320	108	44.8
NJ 2330 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	150	320	108	46
NU2330-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	150	320	108	44.8
NU2330-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.8
NJ 2330 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	150	320	108	43.066
NUP2330-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	44.8
NUP2330-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	44.8
NU 2330 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	150	320	108	45.5
NUH 2330 ECMH	Роликовый радиальный цилиндрический подшипник, однорядный.	150	320	108	42

Модификации подшипника NJG 2330 VH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NJG 2330 VH

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
SKF	NJG 2330 VH	150	320	108	ISO
SIGMA	NJG 2330 VH	150	320	108	ISO

Аналог подшипника NJG 2330 VH — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32330-A	150	320	108
