Роликовый подшипник NH2330

Подшипник NH2330 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2330, размер 150*320*108 мм.

Стандарт: ISO
Бренд: ISO
Внутренний диаметр: 150 мм
Наружный диаметр: 320 мм
Ширина: 108 мм
Масса: 47.18 кг

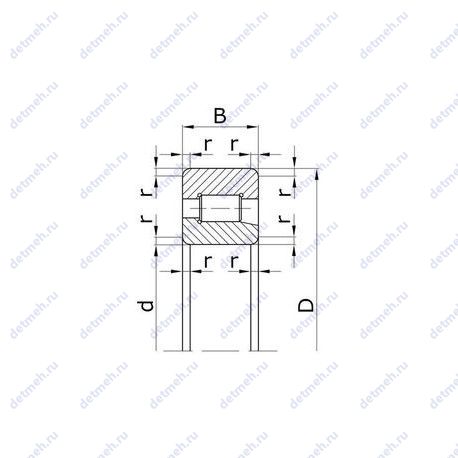

Подшипник NH2330 чертеж — Чертеж подшипника NH2330

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NH2330

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Габаритные и посадочные размеры:

Высота. мм: 108
Ширина наружной обоймы (C): 108 мм.
Ширина (высота) (B): 108 мм
Масса: 47.18 кг
Внешний диаметр: 320 мм
Внутренний диаметр: 150 мм

Прочие характеристики:

Размер (B2): 31.5 мм.
Размер (B1): 15 мм.
Уплотнение: нет
Количество дорожек качения: 1
Размеры. мм: 150x320x108

Классификация:

Нагрузка: радиальная
Основной тип: роликовый радиальный
Обозначение: nh2330
Тела качения: ролики

В таблице приведены основные размеры подшипника NH2330, технические характеристики и номинальные значения.

Таблица модификаций подшипника NH2330

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2330	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	108	44.7
NP2330	Роликовый радиальный подшипник, однорядный.	150	320	108	50.3
NF2330	Роликовый радиальный подшипник, однорядный.	150	320	108	48.3
NU2330K	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Коническое внутреннее отверстие, конусность 1:12.	150	320	108	40.5
NU2330R	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.7
NJ2330R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.7
NUP2330	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	47.07
NU 2330	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.7
NJ 2330	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	45.88
NU2330E	Роликовый радиальный подшипник, однорядный.	150	320	108	44.7
NJ2330E	Роликовый радиальный подшипник, однорядный.	150	320	108	45.88
N2330 E	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	150	320	108	44.7
NUP2330E	Роликовый радиальный подшипник, однорядный.	150	320	108	47.07
NP2330 E	Роликовый радиальный подшипник, однорядный.	150	320	108	50.3
NJ2330 M	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	46
NU2330EM	Роликовый радиальный подшипник, однорядный.	150	320	108	45.1
NJ2330EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	45.1
NH2330 E	Роликовый радиальный подшипник, однорядный.	150	320	108	47.18
NF2330 E	Роликовый радиальный подшипник, однорядный.	150	320	108	48.3
NUP2330R	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	44.7
NUP2330EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	45.1
NJ2330-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	150	320	108	42.5
NJ2330 EMA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	45.11
LSL19 2330	Роликовый радиальный подшипник, однорядный.	150	320	108	40.7
NJG 2330 VH	Неразборный бессепараторный подшипник.	150	320	108	42.5
NJ2330-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.1
NU2330-E-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	43.4
NJ2330-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.8
NU2330-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.8
NU2330-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	150	320	108	44.8
NUP2330-E-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	44.8
NUP2330-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	150	320	108	44.8
NU2330-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	150	320	108	44.8
NJ2330-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	150	320	108	44.8
NJ2330-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	150	320	108	44.8
NJ 2330 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	150	320	108	43.066
NU 2330 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	150	320	108	45.5
NU 2330 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	150	320	108	42.4
NJ 2330 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	150	320	108	46
NUH 2330 ECMH	Роликовый радиальный подшипник, однорядный.	150	320	108	42

Модификации подшипника NH2330 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32330-A	150	320	108
