Цилиндрические роликоподшипники имеют цилиндрические элементы качения. Они рассчитаны на высокие радиальные нагрузки и высокие скорости. Для осевых нагрузок они не подходят. Они имеют очень хорошие свойства плавающих подшипников.
Чертеж | Номер | Тип | d,мм | D,мм | B,мм | m,кг |
---|---|---|---|---|---|---|
![]() | 4R3433 | Роликовый радиальный цилиндрический | 170 | 260 | 150 | 29.5 |
![]() | NP313972/NP901641 | Роликовый радиально-упорный | 70 | 130 | 42 | 0 |
![]() | NUP3884 | Роликовый радиальный | 420 | 520 | 75 | 37.3 |
![]() | 22313-E1-T41A | Роликовый радиальный сферический | 65 | 140 | 48 | 3.57 |
![]() | 22317-E1-K-T41A + AHX2317 | Роликовый радиальный сферический | 85 | 180 | 60 | 7.1 |
![]() | 22315-E-K-W33 | Роликовый радиальный сферический | 75 | 160 | 55 | 5.15 |
![]() | 2313 | Шариковый сферический | 65 | 140 | 48 | 3.25 |
![]() | 22226CJW33W22C3 | Роликовый радиальный сферический | 130 | 230 | 64 | 11.4 |
![]() | HJ-223016 | Роликовый игольчатый | 34.925 | 47.625 | 25.4 | 0.127 |
![]() | NJ2360 | Роликовый радиальный | 300 | 620 | 185 | 277.1 |

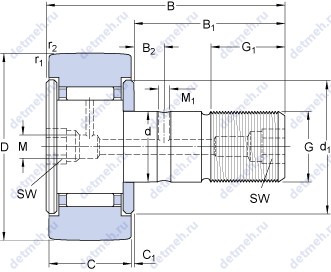

![]() | KR 62 B | Роликовый радиальный | 24 | 62 | 80 | 0.79 |
![]() | NU5226 | Роликовый радиальный | 130 | 230 | 79.38 | 13.8 |
![]() | 22326-E1-K-T41A | Роликовый радиальный сферический | 130 | 280 | 93 | 27.4 |
![]() | 23996 | Роликовый радиальный сферический | 480 | 650 | 128 | 123 |
![]() | 22326YMW33C3 L | Роликовый радиальный сферический | 130 | 280 | 93 | 28.2 |
![]() | 4R15201 | Роликовый радиальный цилиндрический | 761.43 | 1079.6 | 787.4 | 2420 |
![]() | 4R18401 | Роликовый радиальный цилиндрический | 920 | 1280 | 865 | 3560 |
![]() | 4R8403 | Роликовый радиальный цилиндрический | 420 | 560 | 280 | 189 |
![]() | HJ-688432 + IR-566832 | Роликовый игольчатый | 88.9 | 133.35 | 50.8 | 4.15 |
![]() | NU3336 | Роликовый радиальный | 180 | 380 | 150 | 84.4 |
![]() | NU2276-E-TB-M1 | Роликовый радиальный | 380 | 680 | 175 | 288 |
![]() | 22328YMW33W47W22C3 | Роликовый радиальный сферический | 140 | 300 | 102 | 35.4 |
![]() | 2RN4024 | Роликовый радиальный цилиндрический | 200 | 420 | 160 | 109.6 |
![]() | NNU 41/1250 M/W33 | Роликовый радиальный | 1250 | 1950 | 710 | 8000 |
![]() | 22314-E1-K-T41A + AHX2314G | Роликовый радиальный сферический | 70 | 150 | 51 | 4.1 |
![]() | 4CR920 | Двойной четырёхрядный | 920 | 1280 | 865 | 3530 |
![]() | E-4R7405 | Двойной четырёхрядный | 370 | 480 | 230 | 106 |
![]() | 60RIJ250 | Роликовый радиальный | 152.4 | 304.8 | 57.15 | 20.7 |
![]() | NJ2092 | Роликовый радиальный | 460 | 680 | 128 | 169.3 |
![]() | NNU 4096 M/W33 | Роликовый радиальный цилиндрический | 480 | 700 | 218 | 275 |
![]() | KRV 52 PPA | Опорный ролик | 20 | 52 | 24 | 0.463 |
![]() | 4R7617 | Роликовый радиальный цилиндрический | 380 | 520 | 290 | 185 |
![]() | E-4R17004 | Двойной четырёхрядный | 850 | 1180 | 650 | 2270 |
![]() | NP197868/NP802507 | Роликовый радиально-упорный | 57.15 | 96.838 | 21.946 | 0.65 |
![]() | 22216 E | Роликовый радиальный цилиндрический | 80 | 140 | 33 | 2.1 |
![]() | 4R7408 | Роликовый радиальный цилиндрический | 370 | 480 | 250 | 118 |
Цилиндрические роликоподшипники SKF доступны во многих исполнениях, сериях и размерах. Основные конструктивные различия между подшипниками, представленными в этом разделе, заключаются в следующем:
