Шариковый подшипник QJ 1068 N2MA

Подшипник QJ 1068 N2MA — это импортный шариковый радиальный подшипник, обозначение основновного исполнения 1068, размер 340*520*82 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 340 мм
Наружный диаметр: 520 мм
Ширина: 82 мм
Масса: 67.5 кг

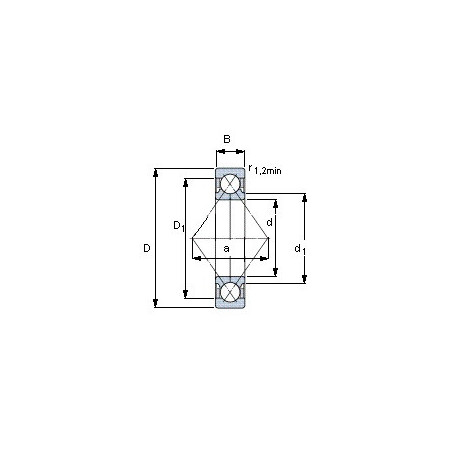

Подшипник QJ 1068 N2MA чертеж — Чертеж подшипника QJ 1068 N2MA

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс QJ — Шариковый подшипник с четырехточечным контактом Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах Суффикс N — Канавка во внешнем кольце, но без стопорного кольца

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника QJ 1068 N2MA

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Классификация:

Обозначение - qj 1068 n2ma;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 340;
D (мм) Наружный диаметр - 520;
m (кг) Масса - 67.5;
В (мм) Ширина - 82;

Прочие характеристики:

Pu (N) Предел усталостной прочности - 35500;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 1700;
C (kN) Грузоподъемность динамическая - 780;

В таблице приведены основные размеры подшипника QJ 1068 N2MA, технические характеристики и номинальные значения.

Таблица модификаций подшипника QJ 1068 N2MA

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
Q1068	Шариковый радиальный подшипник.	340	520	82	70
N1068	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	340	520	82	60.8
NH1068	Шариковый радиальный подшипник.	340	520	82	71.3
NJ1068	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	340	520	82	65.8
NU1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	64.1
QJ1068	Шариковый подшипник с четырех-точечным контактом.	340	520	82	67.5
NF1068	Шариковый радиальный подшипник.	340	520	82	61.8
NP 1068	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	340	520	82	64.8
NUP1068	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	340	520	82	67.5
NU1068 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	62.7
NU1068MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	520	82	65
NU1068-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	65
NU1068-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	63.2
NJ 1068 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	520	82	68
NU1068-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	65
NU1068-M6+HJ1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	340	520	82	72.1
NU1068-MA6+HJ1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	340	520	82	72.1

Модификации подшипника QJ 1068 N2MA - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
7068 BGM	340	520	82
