Роликовый подшипник NU1068-M6

Подшипник NU1068-M6 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1068, размер 340*520*82 мм.

Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 340 мм
Наружный диаметр: 520 мм
Ширина: 82 мм
Масса: 65 кг

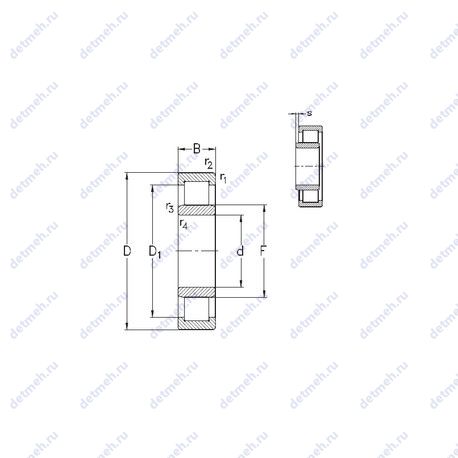

Подшипник NU1068-M6 чертеж — Чертеж подшипника NU1068-M6

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NU1068-M6

Производитель NKE

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Прочие характеристики:

Размер (r1 min.) - 5 мм;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 12.5;
Размер (r4 min.) - 5 мм;
Размер (r3 min.) - 5 мм;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r2 min.) - 5 мм;
Размеры. мм - 340x520x82;

Габаритные и посадочные размеры:

Внутренний диаметр (F) - 385 мм.;
Масса - 65 кг;
Ширина наружной обоймы (C) - 82 мм;
Ширина (высота) (B) - 82 мм.;
Высота. мм - 82;
Внешний диаметр - 520 мм;
Внутренний диаметр - 340 мм;

Пропускная способность:

Частота вращения предельная - 1700 об/мин;
Грузоподъемность статическая - 1841 кн;
Грузоподъемность динамическая - 1127 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - nu1068-m6;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NU1068-M6, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU1068-M6

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
Q1068	Роликовый радиальный подшипник, однорядный.	340	520	82	70
N1068	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	340	520	82	60.8
NH1068	Роликовый радиальный подшипник, однорядный.	340	520	82	71.3
NJ1068	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	340	520	82	65.8
NU1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	64.1
QJ1068	Шариковый подшипник с четырех-точечным контактом.	340	520	82	67.5
NF1068	Роликовый радиальный подшипник, однорядный.	340	520	82	61.8
NP 1068	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	340	520	82	64.8
NUP1068	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	340	520	82	67.5
NU1068 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	62.7
NU1068MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	520	82	65
NU1068-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	63.2
NJ 1068 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	520	82	68
QJ 1068 N2MA	Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	340	520	82	67.5
NU1068-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	65
NU1068-M6+HJ1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	340	520	82	72.1
NU1068-MA6+HJ1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	340	520	82	72.1

Модификации подшипника NU1068-M6 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
