Роликовый подшипник NP 1068

Подшипник NP 1068 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1068, размер 340*520*82 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 340 мм
Наружный диаметр: 520 мм
Ширина: 82 мм
Масса: 64.8 кг

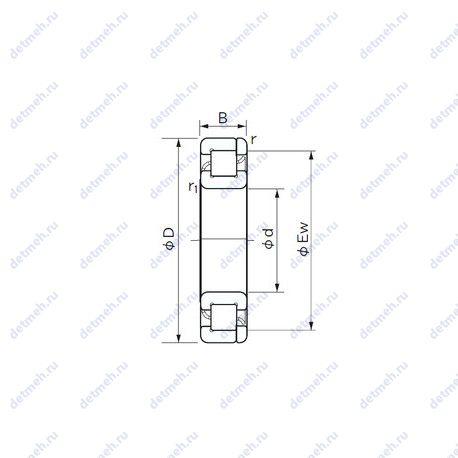

Подшипник NP 1068 чертеж — Чертеж подшипника NP 1068

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NP — Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NP 1068

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Габаритные и посадочные размеры:

Масса - 64.8 кг;
Наружный диаметр (Ew) - 475 мм.;
Радиус наружней фаски - 5 мм;
Ширина (высота) (B) - 82 мм;
Внешний диаметр - 475 мм;
Внутренний диаметр - 340 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 385 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r1 min.) - 5 мм;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 1300 об/мин;
Частота вращения предельная при пластичной смазке - 1200 об/мин;
Грузоподъемность статическая - 1670 кн;
Грузоподъемность динамическая - 1050 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - np 1068;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NP 1068, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP 1068

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1068	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	340	520	82	60.8
Q1068	Роликовый радиальный подшипник, однорядный.	340	520	82	70
NH1068	Роликовый радиальный подшипник, однорядный.	340	520	82	71.3
NJ1068	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	340	520	82	65.8
NU1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	64.1
NF1068	Роликовый радиальный подшипник, однорядный.	340	520	82	61.8
QJ1068	Шариковый подшипник с четырех-точечным контактом.	340	520	82	67.5
NUP1068	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	340	520	82	67.5
NU1068 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	62.7
NU1068MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	520	82	65
NU1068-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	63.2
NU1068-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	65
NJ 1068 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	520	82	68
QJ 1068 N2MA	Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	340	520	82	67.5
NU1068-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	65
NU1068-M6+HJ1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	340	520	82	72.1
NU1068-MA6+HJ1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	340	520	82	72.1

Модификации подшипника NP 1068 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
