Шариковый подшипник Q1068

Подшипник Q1068 — это импортный шариковый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 1068, размер 340*520*82 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 340 мм
Наружный диаметр: 520 мм
Ширина: 82 мм
Масса: 70 кг

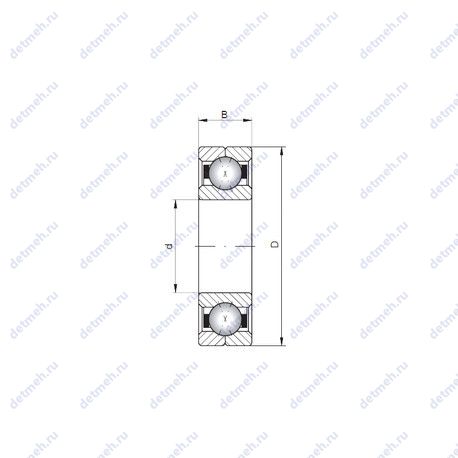

Подшипник Q1068 чертеж — Чертеж подшипника Q1068

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника Q1068

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Основной тип - шариковый радиально-упорный;
Нагрузка - радиальная и осевая;
Обозначение - q1068;
Тела качения - шарики;

Габаритные и посадочные размеры:

Ширина внутренней обоймы (B1) - 82 мм.;
Ширина наружной обоймы (C) - 82 мм.;
Масса - 70 кг;
Высота. мм - 82;
Внешний диаметр - 520 мм;
Внутренний диаметр - 340 мм;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 340x520x82;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Высота. мм - 82;
Ширина внутренней обоймы (B1) - 82 мм.;
Внутренний диаметр - 340 мм;
Внешний диаметр - 520 мм;
Масса - 70 кг;
Ширина наружной обоймы (C) - 82 мм.;

Классификация:

Тела качения - шарики;
Обозначение - q1068;
Нагрузка - радиальная и осевая;
Основной тип - шариковый радиально-упорный;

Прочие характеристики:

Размеры. мм - 340x520x82;
Уплотнение - нет;
Количество дорожек качения - 1;

Пропускная способность:

Грузоподъемность динамическая - 764 кн;
Грузоподъемность статическая - 1666 кн;
Частота вращения предельная при пластичной смазке - 686 об/мин;
Частота вращения предельная при жидкой смазке - 980 об/мин;

В таблице приведены основные размеры подшипника Q1068, технические характеристики и номинальные значения.

Таблица модификаций подшипника Q1068

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1068	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	340	520	82	60.8
NH1068	Шариковый радиально-упорный подшипник, однорядный.	340	520	82	71.3
NJ1068	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	340	520	82	65.8
NU1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	64.1
QJ1068	Шариковый подшипник с четырех-точечным контактом.	340	520	82	67.5
NF1068	Шариковый радиально-упорный подшипник, однорядный.	340	520	82	61.8
NP 1068	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	340	520	82	64.8
NUP1068	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	340	520	82	67.5
NU1068 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	62.7
NU1068MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	520	82	65
NU1068-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	63.2
NU1068-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	65
NJ 1068 MA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	340	520	82	68
QJ 1068 N2MA	Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	340	520	82	67.5
NU1068-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	340	520	82	65
NU1068-M6+HJ1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	340	520	82	72.1
NU1068-MA6+HJ1068	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	340	520	82	72.1

Модификации подшипника Q1068 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника Q1068

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	Q1068	340	520	82	ISO
ISO	Q1068	340	520	82	ISO

Аналог подшипника Q1068 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм
7068A	340	520	82
7068B	340	520	82
7068	340	520	82
