Роликовый подшипник NF1068
Подшипник NF1068 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1068, размер 340*520*82 мм.
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NF1068
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Пропускная способность:
- Грузоподъемность статическая - 1670 кн;
- Грузоподъемность динамическая - 1050 кн;
- Частота вращения предельная при пластичной смазке - 1200 об/мин;
- Частота вращения предельная при жидкой смазке - 1300 об/мин;
Классификация:
- Обозначение - nf 1068;
- Нагрузка - радиальная;
- Тела качения - ролики;
- Основной тип - роликовый радиальный;

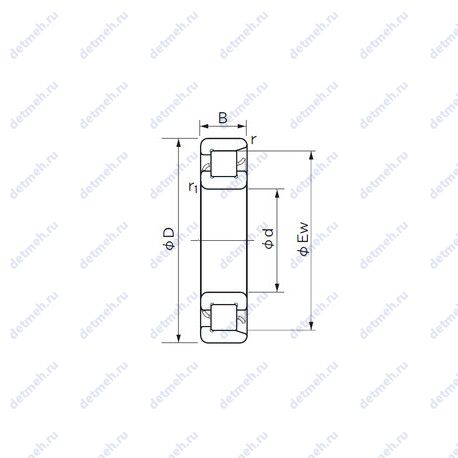

Габаритные и посадочные размеры:
- Внутренний диаметр - 340 мм;
- Внешний диаметр - 520 мм;
- Ширина (высота) (B) - 82 мм;
- Масса - 64.8 кг;
- Радиус наружней фаски - 5 мм;
- Наружный диаметр (Ew) - 475 мм.;
Прочие характеристики:
- Размер (r1 min.) - 5 мм;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Диаметр отверстия комплекта шариков/роликов (Fw) - 385 мм.;
Производитель NSK
Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.
Прочие характеристики:
- Размер сопряженных деталей (Db max) - 500;
- Размер (r1 min.) - 5 мм;
- Размер сопряженных деталей (Db min.) - 479;
- Размер сопряженных деталей (rb max.) - 4;
- Размеры. мм - 340x475x82;
- Размер сопряженных деталей (da min.) - 360;
- Количество дорожек качения - 1;
- Уплотнение - нет;
- Размер сопряженных деталей (ra max.) - 4;
Классификация:
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
- Тела качения - ролики;
- Обозначение - nf1068;
Пропускная способность:
- Грузоподъемность динамическая - 1080 кн;
- Частота вращения предельная при жидкой смазке - 1 300 об/мин;
- Частота вращения предельная при пластичной смазке - 1 100 об/мин;
- Грузоподъемность статическая - 1740 кн;
Габаритные и посадочные размеры:
- Внутренний диаметр - 340 мм;
- Внешний диаметр - 520 мм;
- Высота. мм - 82;
- Ширина наружной обоймы (C) - 82 мм;
- Масса - 61.8 кг;
- Ширина (высота) (B) - 82 мм;
- Наружный диаметр (Ew) - 475 мм.;
- Радиус наружней фаски - 5 мм;
В таблице приведены основные размеры подшипника NF1068, технические характеристики и номинальные значения.
Таблица модификаций подшипника NF1068
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N1068 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 340 | 520 | 82 | 60.8 |
| Q1068 | Роликовый радиальный подшипник, однорядный. | 340 | 520 | 82 | 70 |
| NH1068 | Роликовый радиальный подшипник, однорядный. | 340 | 520 | 82 | 71.3 |
| NJ1068 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 340 | 520 | 82 | 65.8 |
| NU1068 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 340 | 520 | 82 | 64.1 |
| QJ1068 | Шариковый подшипник с четырех-точечным контактом. | 340 | 520 | 82 | 67.5 |
| NUP1068 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 340 | 520 | 82 | 67.5 |
| NP 1068 | Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.. | 340 | 520 | 82 | 64.8 |
| NU1068 M | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 340 | 520 | 82 | 62.7 |
| NU1068MA | Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 340 | 520 | 82 | 65 |
| NU1068-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 340 | 520 | 82 | 63.2 |
| NU1068-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 340 | 520 | 82 | 65 |
| NJ 1068 MA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 340 | 520 | 82 | 68 |
| QJ 1068 N2MA | Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца. | 340 | 520 | 82 | 67.5 |
| NU1068-M6E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 340 | 520 | 82 | 65 |
| NU1068-M6+HJ1068 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа. | 340 | 520 | 82 | 72.1 |
| NU1068-MA6+HJ1068 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа. | 340 | 520 | 82 | 72.1 |
Модификации подшипника NF1068 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Аналоги подшипника NF1068
| Бренд | Номер | d,мм | D,мм | B,мм | Стандарт |
|---|---|---|---|---|---|
| NSK | NF1068 | 340 | 520 | 82 | ISO |
| NACHI | NF1068 | 340 | 520 | 82 | ISO |
Аналог подшипника NF1068 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
