Роликовый подшипник NU1056ML

Подшипник NU1056ML — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1056, размер 280*420*65 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 280 мм
Наружный диаметр: 420 мм
Ширина: 65 мм
Масса: 31 кг

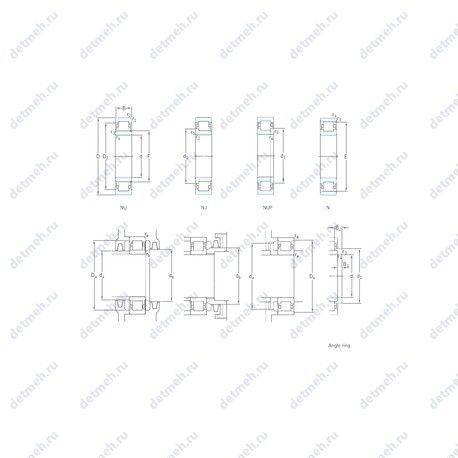

Подшипник NU1056ML чертеж — Чертеж подшипника NU1056ML

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет Суффикс L — Механически обработанный сепаратор из легкого сплава

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NU1056ML

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (F) - 316 мм.;
Размер (D1) - 369 мм.;
Размер (r1 min.) - 4 мм.;
Размер (r2 min.) - 4 мм.;
Размер сопряженных деталей (da max) - 312;
Размер сопряженных деталей (Da max.) - 405;
Размер сопряженных деталей (ra max.) - 3;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 8;
Уплотнение - нет;
Размер (d1) - 329 мм.;
Размер сопряженных деталей (db min) - 321;
Размер (r3 min.) - 4 мм.;
Размер (r4 min.) - 4 мм.;
Размер сопряженных деталей (rb max.) - 3;
Размер сопряженных деталей (da min.) - 295;
Размеры. мм - 280x420x65;
Грузоподъемность динамическая - 660 кн;
Граничная нагрузка по усталости (Pu) - 102;
Количество дорожек качения - 1;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 65 мм.;
Ширина наружной обоймы (C) - 65 мм.;
Внутренний диаметр - 280 мм;
Внешний диаметр - 420 мм;
Высота. мм - 65;
Масса - 31 кг;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - nu1056ml;
Основной тип - роликовый радиальный;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.15;

Пропускная способность:

Грузоподъемность статическая - 1060 кн;
Частота вращения номинальная - 1700 об/мин;
Частота вращения предельная - 2600 об/мин;

В таблице приведены основные размеры подшипника NU1056ML, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU1056ML

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1056	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	280	420	65	30.4
Q1056	Роликовый радиальный подшипник, однорядный.	280	420	65	33.5
NJ1056	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	280	420	65	36.13
NU1056	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	35.2
NF1056	Роликовый радиальный подшипник, однорядный.	280	420	65	30.8
NH1056	Роликовый радиальный подшипник, однорядный.	280	420	65	38.75
QJ1056	Шариковый подшипник с четырех-точечным контактом.	280	420	65	33.5
NUP1056	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	280	420	65	37.07
NP 1056	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	260	420	65	32.5
NU1056MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	280	420	65	31.5
NU1056-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	32.8
NU 1056 M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	31.3
QJ 1056 N2MA	Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	280	420	65	33.5
NU1056-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	32.8
QJ 1056 N2MA/C4	Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Однорядный с углом контакта 25°.	280	420	65	33.5
NU1056-M6+HJ1056	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	280	420	65	36.4
NU1056-MA6+HJ1056	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	280	420	65	36.4

Модификации подшипника NU1056ML - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
