Роликовый подшипник NF1056

Подшипник NF1056 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1056, размер 280*420*65 мм.

Стандарт: ISO
Бренды: NACHI, NSK
Внутренний диаметр: 280 мм
Наружный диаметр: 420 мм
Ширина: 65 мм
Масса: 30.8 кг

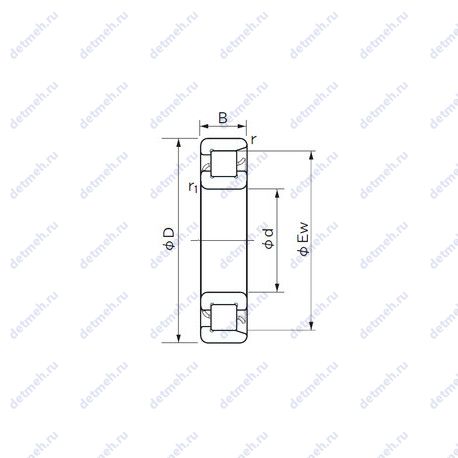

Подшипник NF1056 чертеж — Чертеж подшипника NF1056

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NF1056

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Пропускная способность:

Грузоподъемность статическая - 1000 кн;
Грузоподъемность динамическая - 630 кн;
Частота вращения предельная при пластичной смазке - 1500 об/мин;
Частота вращения предельная при жидкой смазке - 1700 об/мин;

Классификация:

Обозначение - nf 1056;
Нагрузка - радиальная;
Тела качения - ролики;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Внутренний диаметр - 260 мм;
Внешний диаметр - 420 мм;
Ширина (высота) (B) - 65 мм;
Масса - 32.5 кг;
Радиус наружней фаски - 4 мм;
Наружный диаметр (Ew) - 384 мм.;

Прочие характеристики:

Размер (r1 min.) - 4 мм;
Количество дорожек качения - 1;
Уплотнение - нет;
Диаметр отверстия комплекта шариков/роликов (Fw) - 316 мм.;

Производитель NSK

Компания NSK производит подшипники с 1916 года, являясь пионером в производстве шариковых подшипников в Японии. В настоящее время компания имеет большой опыт производства различных типов подшипников, широко используемых в автомобильной промышленности и машиностроении, а также компонентов мехатронных систем.

Прочие характеристики:

Размер сопряженных деталей (Db max) - 404;
Размер (r1 min.) - 4 мм;
Размер сопряженных деталей (Db min.) - 387;
Размер сопряженных деталей (rb max.) - 3;
Размеры. мм - 280x384x65;
Размер сопряженных деталей (da min.) - 296;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер сопряженных деталей (ra max.) - 3;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - nf1056;

Пропускная способность:

Грузоподъемность динамическая - 660 кн;
Частота вращения предельная при жидкой смазке - 1 700 об/мин;
Частота вращения предельная при пластичной смазке - 1 400 об/мин;
Грузоподъемность статическая - 1050 кн;

Габаритные и посадочные размеры:

Внутренний диаметр - 280 мм;
Внешний диаметр - 420 мм;
Высота. мм - 65;
Ширина наружной обоймы (C) - 65 мм;
Масса - 30.8 кг;
Ширина (высота) (B) - 65 мм;
Наружный диаметр (Ew) - 384 мм.;
Радиус наружней фаски - 4 мм;

В таблице приведены основные размеры подшипника NF1056, технические характеристики и номинальные значения.

Таблица модификаций подшипника NF1056

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1056	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	280	420	65	30.4
Q1056	Роликовый радиальный подшипник, однорядный.	280	420	65	33.5
NJ1056	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	280	420	65	36.13
NU1056	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	35.2
QJ1056	Шариковый подшипник с четырех-точечным контактом.	280	420	65	33.5
NH1056	Роликовый радиальный подшипник, однорядный.	280	420	65	38.75
NUP1056	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	280	420	65	37.07
NP 1056	Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем..	260	420	65	32.5
NU1056MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	280	420	65	31.5
NU1056ML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	280	420	65	31
NU1056-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	32.8
NU 1056 M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	31.3
QJ 1056 N2MA	Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	280	420	65	33.5
NU1056-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	32.8
QJ 1056 N2MA/C4	Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Однорядный с углом контакта 25°.	280	420	65	33.5
NU1056-M6+HJ1056	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	280	420	65	36.4
NU1056-MA6+HJ1056	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	280	420	65	36.4

Модификации подшипника NF1056 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NF1056

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
NSK	NF1056	280	420	65	ISO
NACHI	NF1056	280	420	65	ISO

Аналог подшипника NF1056 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
