Роликовый подшипник NP 1056

Подшипник NP 1056 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 1056, размер 260*420*65 мм.

Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 260 мм
Наружный диаметр: 420 мм
Ширина: 65 мм
Масса: 32.5 кг

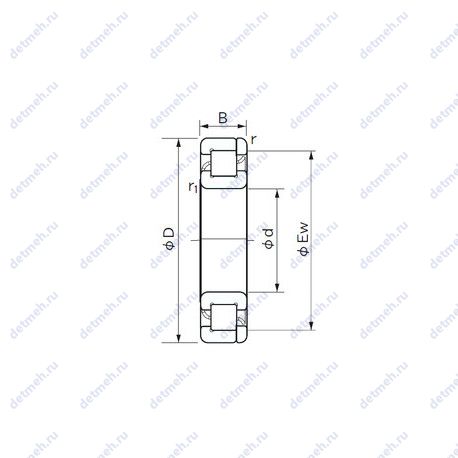

Подшипник NP 1056 чертеж — Чертеж подшипника NP 1056

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NP — Однорядный цилиндрический роликоподшипник, два фланца на внутреннем кольце, один фланец + один свободный фланец на внешнем.

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NP 1056

Производитель NACHI

С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.

Габаритные и посадочные размеры:

Масса - 32.5 кг;
Наружный диаметр (Ew) - 384 мм.;
Радиус наружней фаски - 4 мм;
Ширина (высота) (B) - 65 мм;
Внешний диаметр - 384 мм;
Внутренний диаметр - 260 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 316 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размер (r1 min.) - 4 мм;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 1700 об/мин;
Частота вращения предельная при пластичной смазке - 1500 об/мин;
Грузоподъемность статическая - 1000 кн;
Грузоподъемность динамическая - 630 кн;

Классификация:

Основной тип - роликовый радиальный;
Обозначение - np 1056;
Нагрузка - радиальная;
Тела качения - ролики;

В таблице приведены основные размеры подшипника NP 1056, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP 1056

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N1056	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	280	420	65	30.4
Q1056	Роликовый радиальный подшипник, однорядный.	280	420	65	33.5
NJ1056	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	280	420	65	36.13
NU1056	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	35.2
QJ1056	Шариковый подшипник с четырех-точечным контактом.	280	420	65	33.5
NF1056	Роликовый радиальный подшипник, однорядный.	280	420	65	30.8
NH1056	Роликовый радиальный подшипник, однорядный.	280	420	65	38.75
NUP1056	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	280	420	65	37.07
NU1056MA	Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	280	420	65	31.5
NU1056ML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	280	420	65	31
NU1056-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	32.8
NU 1056 M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	31.3
QJ 1056 N2MA	Шариковый подшипник с четырехточечным контактом. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. Канавка во внешнем кольце, но без стопорного кольца.	280	420	65	33.5
NU1056-M6E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	280	420	65	32.8
QJ 1056 N2MA/C4	Шариковый подшипник с четырехточечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. Однорядный с углом контакта 25°.	280	420	65	33.5
NU1056-M6+HJ1056	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	280	420	65	36.4
NU1056-MA6+HJ1056	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Штампованный сепаратор из стального листа.	280	420	65	36.4

Модификации подшипника NP 1056 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
