Роликовый подшипник NJG 2344 VH

Подшипник NJG 2344 VH — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2344, размер 220*460*145 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 220 мм
Наружный диаметр: 460 мм
Ширина: 145 мм
Масса: 111 кг

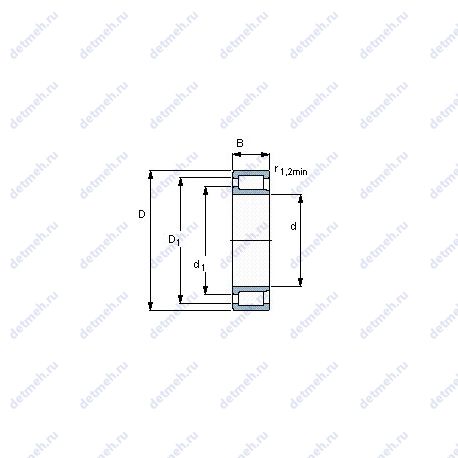

Подшипник NJG 2344 VH чертеж — Чертеж подшипника NJG 2344 VH

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс VH — Неразборный бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NJG 2344 VH

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер сопряженных деталей (das rec.) - 281;
Размер сопряженных деталей (Da max.) - 440;
Размер сопряженных деталей (ra max.) - 4;
Расстояние от торца тугого кольца до центра радиуса сферы (S) - 10;
Размер (F) - 266.7 мм.;
Размер (d1) - 295 мм.;
Размер (r3 min.) - – мм.;
Размер (r4 min.) - – мм.;
Размер сопряженных деталей (da min.) - 240;
Размер (r2 min.) - 5 мм.;
Размер сопряженных деталей (db max.) - 259;
Pu (N) Предел усталостной прочности - 320000;
Размеры. мм - 220x460x145;
Грузоподъемность динамическая - 2700 кн;
Граничная нагрузка по усталости (Pu) - 335;
Количество дорожек качения - 1;
Уплотнение - нет;
Размер (D1) - 383 мм.;
Размер (r1 min.) - 5 мм.;

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - njg2344vh, njg 2344 vh;
Основной тип - роликовый радиальный;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.35;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 220;
D (мм) Наружный диаметр - 460;
m (кг) Масса - 111;
В (мм) Ширина - 145;
Масса - 111 кг;
Внутренний диаметр - 220 мм;
Внешний диаметр - 460 мм;
Высота. мм - 145;
Ширина наружной обоймы (C) - 145 мм.;
Ширина (высота) (B) - 145 мм.;

Пропускная способность:

Co (kN) Грузоподъемность статическая - 3550;
C (kN) Грузоподъемность динамическая - 2550;
Nпр (об/мин) Предельная частота вращения. об/мин - 670;
Nном (об/мин) Номинальная частота вращения - 530;
Грузоподъемность статическая - 3750 кн;
Частота вращения номинальная - 530 об/мин;
Частота вращения предельная - 670 об/мин;

В таблице приведены основные размеры подшипника NJG 2344 VH, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJG 2344 VH

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2344	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	220	460	145	119
NF2344	Роликовый радиальный цилиндрический подшипник, однорядный.	220	460	145	128
NJ2344	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	460	145	122.13
NH2344	Роликовый радиальный цилиндрический подшипник, однорядный.	220	460	145	125.8
NU2344	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	119
NP2344	Роликовый радиальный цилиндрический подшипник, однорядный.	220	460	145	133.7
NUP2344	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	220	460	145	125.31
NU2344 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	119
NH2344 E	Роликовый радиальный цилиндрический подшипник, однорядный.	220	460	145	125.8
NJ2344 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	460	145	122.13
NUP2344 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	220	460	145	125.31
LSL19 2344	Роликовый радиальный цилиндрический подшипник, однорядный.	220	460	145	108
NU2344-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	120
NU2344-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	460	145	121
NU2344-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	220	460	145	120
NU2344-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	120
NU 2344 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	220	460	145	124
NU 2344 ECMP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	220	460	145	120
NUP2344-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	160	145	124
NUH 2344 ECMH	Роликовый радиальный цилиндрический подшипник, однорядный.	220	460	145	116
RN2344-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	220	413	145	85.3
NU2344-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	220	460	145	121
NUH2344ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	460	145	116
NUP2344-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	220	460	145	124

Модификации подшипника NJG 2344 VH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
