Роликовый подшипник NU2344-E-M6
Подшипник NU2344-E-M6 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2344, размер 220*460*145 мм.
Стандарт: ISO
Бренд: NKE
Внутренний диаметр: 220 мм
Наружный диаметр: 460 мм
Ширина: 145 мм
Масса: 120 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника NU2344-E-M6
Производитель NKE
NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.
Прочие характеристики:
- Размер (r1 min.): 5 мм
- Расстояние от торца тугого кольца до центра радиуса сферы (S): 11.9
- Размер (r4 min.): 5 мм
- Размер (r3 min.): 5 мм
- Уплотнение: нет
- Количество дорожек качения: 1
- Размер (r2 min.): 5 мм
- Размеры. мм: 220x460x145

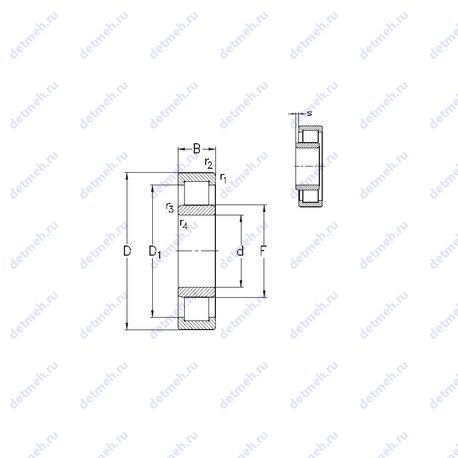

Габаритные и посадочные размеры:
- Внутренний диаметр (F): 277 мм.
- Масса: 120 кг
- Ширина наружной обоймы (C): 145 мм.
- Ширина (высота) (B): 145 мм.
- Высота. мм: 145
- Внешний диаметр: 460 мм
- Внутренний диаметр: 220 мм
Пропускная способность:
- Частота вращения предельная: 2200 об/мин
- Грузоподъемность статическая: 3415 кн
- Грузоподъемность динамическая: 2388 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: nu2344-e-m6
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника NU2344-E-M6, технические характеристики и номинальные значения.
Таблица модификаций подшипника NU2344-E-M6
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2344 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 220 | 460 | 145 | 119 |
| NF2344 | Роликовый радиальный подшипник, однорядный. | 220 | 460 | 145 | 128 |
| NJ2344 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 220 | 460 | 145 | 122.13 |
| NH2344 | Роликовый радиальный подшипник, однорядный. | 220 | 460 | 145 | 125.8 |
| NU2344 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 220 | 460 | 145 | 119 |
| NP2344 | Роликовый радиальный подшипник, однорядный. | 220 | 460 | 145 | 133.7 |
| NUP2344 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 220 | 460 | 145 | 125.31 |
| NU2344 E | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 220 | 460 | 145 | 119 |
| NH2344 E | Роликовый радиальный подшипник, однорядный. | 220 | 460 | 145 | 125.8 |
| NJ2344 E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 220 | 460 | 145 | 122.13 |
| NUP2344 E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 220 | 460 | 145 | 125.31 |
| LSL19 2344 | Роликовый радиальный подшипник, однорядный. | 220 | 460 | 145 | 108 |
| NJG 2344 VH | Неразборный бессепараторный подшипник. | 220 | 460 | 145 | 111 |
| NU2344-EX-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 220 | 460 | 145 | 121 |
| NU2344-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 220 | 460 | 145 | 120 |
| NU2344-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 220 | 460 | 145 | 120 |
| NU 2344 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 220 | 460 | 145 | 124 |
| NU 2344 ECMP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 220 | 460 | 145 | 120 |
| NUP2344-EX-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 220 | 160 | 145 | 124 |
| NUH 2344 ECMH | Роликовый радиальный подшипник, однорядный. | 220 | 460 | 145 | 116 |
| RN2344-EX-MPBX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни. | 220 | 413 | 145 | 85.3 |
| NU2344-EX-TB-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 220 | 460 | 145 | 121 |
| NUH2344ECMH/PEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 220 | 460 | 145 | 116 |
| NUP2344-EX-TB-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 220 | 460 | 145 | 124 |
Модификации подшипника NU2344-E-M6 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
