Роликовый подшипник NF2344

Подшипник NF2344 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2344, размер 220*460*145 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 220 мм
Наружный диаметр: 460 мм
Ширина: 145 мм
Масса: 128 кг

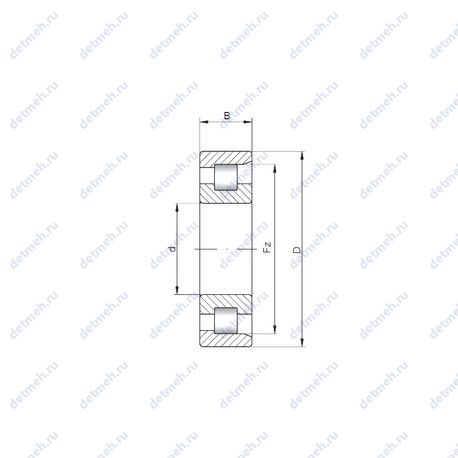

Подшипник NF2344 чертеж — Чертеж подшипника NF2344

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника NF2344

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - nf2344;

Прочие характеристики:

Размеры. мм - 220x460x145;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 220 мм;
Внешний диаметр - 460 мм;
Высота. мм - 145;
Масса - 128 кг;
Ширина (высота) (B) - 145 мм.;
Ширина наружной обоймы (C) - 145 мм.;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - nf2344;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 145 мм.;
Ширина наружной обоймы (C) - 145 мм.;
Масса - 128 кг;
Внутренний диаметр - 220 мм;
Внешний диаметр - 460 мм;
Высота. мм - 145;
Наружный диаметр (Ew) - 396 мм.;

Прочие характеристики:

Размеры. мм - 220x460x145;
Количество дорожек качения - 1;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 1810 кн;
Грузоподъемность статическая - 2690 кн;
Частота вращения предельная при пластичной смазке - 900 об/мин;
Частота вращения предельная при жидкой смазке - 1400 об/мин;

В таблице приведены основные размеры подшипника NF2344, технические характеристики и номинальные значения.

Таблица модификаций подшипника NF2344

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2344	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	220	460	145	119
NP2344	Роликовый радиальный подшипник, однорядный.	220	460	145	133.7
NJ2344	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	460	145	122.13
NH2344	Роликовый радиальный подшипник, однорядный.	220	460	145	125.8
NU2344	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	119
NUP2344	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	220	460	145	125.31
NH2344 E	Роликовый радиальный подшипник, однорядный.	220	460	145	125.8
NU2344 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	119
NJ2344 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	460	145	122.13
NUP2344 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	220	460	145	125.31
LSL19 2344	Роликовый радиальный подшипник, однорядный.	220	460	145	108
NJG 2344 VH	Неразборный бессепараторный подшипник.	220	460	145	111
NU2344-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	120
NU 2344 ECMP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	220	460	145	120
NU 2344 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	220	460	145	124
NU2344-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	120
NU2344-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	220	460	145	120
NU2344-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	460	145	121
NUP2344-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	160	145	124
NUH 2344 ECMH	Роликовый радиальный подшипник, однорядный.	220	460	145	116
RN2344-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	220	413	145	85.3
NUH2344ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	460	145	116
NU2344-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	220	460	145	121
NUP2344-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	220	460	145	124

Модификации подшипника NF2344 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NF2344

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NF2344	220	460	145	ISO
ISO	NF2344	220	460	145	ISO

Аналог подшипника NF2344 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
