Роликовый подшипник NJ2344 E

Подшипник NJ2344 E — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2344, размер 220*460*145 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 220 мм
Наружный диаметр: 460 мм
Ширина: 145 мм
Масса: 122.13 кг

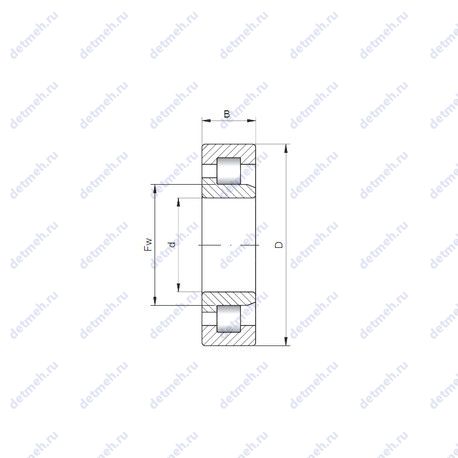

Подшипник NJ2344 E чертеж — Чертеж подшипника NJ2344 E

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника NJ2344 E

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Пропускная способность:

Грузоподъемность динамическая - 1810 кн;
Частота вращения предельная при жидкой смазке - 1500 об/мин;
Частота вращения предельная при пластичной смазке - 1000 об/мин;
Грузоподъемность статическая - 2690 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - nj2344 e;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина наружной обоймы (C) - 145 мм.;
Ширина (высота) (B) - 145 мм.;
Масса - 122.13 кг;
Высота. мм - 145;
Внешний диаметр - 460 мм;
Внутренний диаметр - 220 мм;

Прочие характеристики:

Диаметр отверстия комплекта шариков/роликов (Fw) - 277 мм.;
Уплотнение - нет;
Количество дорожек качения - 1;
Размеры. мм - 220x460x145;

В таблице приведены основные размеры подшипника NJ2344 E, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ2344 E

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2344	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	220	460	145	119
NF2344	Роликовый радиальный подшипник, однорядный.	220	460	145	128
NJ2344	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	220	460	145	122.13
NH2344	Роликовый радиальный подшипник, однорядный.	220	460	145	125.8
NU2344	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	119
NP2344	Роликовый радиальный подшипник, однорядный.	220	460	145	133.7
NUP2344	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	220	460	145	125.31
NU2344 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	119
NH2344 E	Роликовый радиальный подшипник, однорядный.	220	460	145	125.8
NUP2344 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	220	460	145	125.31
LSL19 2344	Роликовый радиальный подшипник, однорядный.	220	460	145	108
NJG 2344 VH	Неразборный бессепараторный подшипник.	220	460	145	111
NU2344-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	120
NU 2344 ECMP	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	220	460	145	120
NU 2344 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	220	460	145	124
NU2344-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	220	460	145	120
NU2344-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	220	460	145	120
NU2344-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	460	145	121
NUP2344-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	160	145	124
NUH 2344 ECMH	Роликовый радиальный подшипник, однорядный.	220	460	145	116
RN2344-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	220	413	145	85.3
NUH2344ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	220	460	145	116
NU2344-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	220	460	145	121
NUP2344-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	220	460	145	124

Модификации подшипника NJ2344 E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
