Роликовый подшипник NCF 2336 ECJB

Подшипник NCF 2336 ECJB — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2336, размер 180*380*126 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 180 мм
Наружный диаметр: 380 мм
Ширина: 126 мм
Масса: 67.5 кг

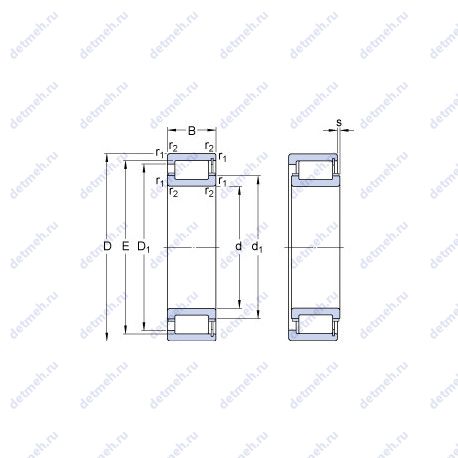

Подшипник NCF 2336 ECJB чертеж — Чертеж подшипника NCF 2336 ECJB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NCF — Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NCF 2336 ECJB

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (D1) - 319.9 мм;
s - 10.5 мм;
E - 339 мм;
da min. - 196 мм;
Da max. - 361.3 мм;
Da min. - 329 мм;
r1.2 min. - 4 мм;
Размер (d1) - 247.8 мм;
Размер сопряженных деталей (ra max.) - 3 мм;
Размер сопряженных деталей (da max) - 237 мм;
Граничная нагрузка по усталости (Pu) - 232 кн;
Размеры. мм - 380x180x126;

Исходные данные для расчета:

Расчетный коэффициент (kr) - 0.2;

Пропускная способность:

Предельная частота вращения - 2400 об/мин;
Номинальная частота вращения - 1600 об/мин;
Статическая грузоподъемность (C0) - 2400 кн;
Динамическая грузоподъемность (C) - 1720 кн;

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Обозначение - ncf 2336 ecjb;
Тела качения - ролики;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 126 мм;
Внутренний диаметр (d) - 180 мм;
Наружный диаметр (D) - 380 мм;
Масса - 67.5 кг;
Высота. мм - 126;
Внешний диаметр - 180 мм;
Внутренний диаметр - 380 мм;

В таблице приведены основные размеры подшипника NCF 2336 ECJB, технические характеристики и номинальные значения.

Таблица модификаций подшипника NCF 2336 ECJB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2336	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	180	380	126	73
NF2336	Роликовый радиальный подшипник, однорядный.	180	380	126	78.7
NH2336	Роликовый радиальный подшипник, однорядный.	180	380	126	77.6
NP2336	Роликовый радиальный подшипник, однорядный.	180	380	126	82
NU2336	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	73
NJ2336	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	74.92
NUP2336	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	380	126	76.87
NJ2336 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	74.92
NU2336 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	73
NU2336EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	74.6
NJ2336EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	74.6
NU2336 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	71
NUP2336 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	380	126	76.87
NUP2336EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	380	126	74.6
NJ2336-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	180	380	126	69.6
LSL19 2336	Роликовый радиальный подшипник, однорядный.	180	380	126	67.4
NJ2336-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	71.5
NJG 2336 VH	Неразборный бессепараторный подшипник.	180	380	126	69.5
NU2336-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	71.5
NU2336-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	71.8
NU 2336 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	180	380	126	71.5
NU 2336 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	180	380	126	69.4
NJ 2336 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	180	380	126	70.7
NJ2336-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	72.9
NU2336-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	71.5
NU2336-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	180	380	126	71.5
NJ2336-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	180	380	126	71.5
NJ2336-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	71.5
NUH 2336 ECMH	Роликовый радиальный подшипник, однорядный.	180	380	126	67.9
RN2336-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	180	339	126	46.6
NJ2336-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	180	380	126	72.9
NUH2336ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	68
NU2336-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	180	380	126	71.8
NCF 2336 ECJB/PEX	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа.	180	380	126	67.5
NJ2336-EX-M1+HJ2336-EX	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	76.95

Модификации подшипника NCF 2336 ECJB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32336 A	180	380	126
