Роликовый подшипник NJ 2336 ECML

Подшипник NJ 2336 ECML — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2336, размер 180*380*126 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 180 мм
Наружный диаметр: 380 мм
Ширина: 126 мм
Масса: 70.7 кг

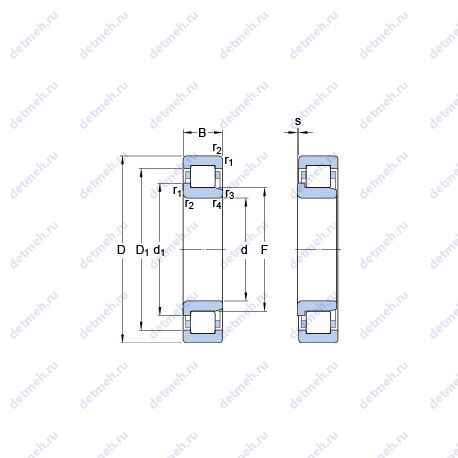

Подшипник NJ 2336 ECML чертеж — Чертеж подшипника NJ 2336 ECML

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт Суффикс L — Механически обработанный сепаратор из легкого сплава

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NJ 2336 ECML

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (D1): 321.4 мм
s: 10.5 мм
F: 227 мм
da min.: 196 мм
Da max.: 361 мм
Размер сопряженных деталей (db min): 252 мм
r3.4 min.: 4 мм
r1.2 min.: 4 мм
Размер (d1): 248 мм
Размер сопряженных деталей (ra max.): 3 мм
Размер сопряженных деталей (da max): 222 мм
Граничная нагрузка по усталости (Pu): 216 кн
Размеры. мм: 380x180x126

Исходные данные для расчета:

Расчетный коэффициент (kr): 0.38

Пропускная способность:

Предельная частота вращения: 3200 об/мин
Номинальная частота вращения: 1600 об/мин
Статическая грузоподъемность (C0): 2240 кн
Динамическая грузоподъемность (C): 1610 кн

Классификация:

Нагрузка: осевая
Основной тип: шариковый упорный
Обозначение: nj 2336 ecml
Тела качения: шарики

Габаритные и посадочные размеры:

Ширина (высота) (B): 126 мм
Внутренний диаметр (d): 180 мм
Наружный диаметр (D): 380 мм
Масса: 70.7 кг
Высота. мм: 126
Внешний диаметр: 180 мм
Внутренний диаметр: 380 мм

В таблице приведены основные размеры подшипника NJ 2336 ECML, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ 2336 ECML

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2336	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	180	380	126	73
NF2336	Роликовый радиальный подшипник, однорядный.	180	380	126	78.7
NH2336	Роликовый радиальный подшипник, однорядный.	180	380	126	77.6
NP2336	Роликовый радиальный подшипник, однорядный.	180	380	126	82
NU2336	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	73
NJ2336	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	74.92
NUP2336	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	380	126	76.87
NJ2336 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	74.92
NU2336 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	73
NU2336EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	74.6
NJ2336EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	74.6
NU2336 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	71
NUP2336 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	380	126	76.87
NUP2336EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	380	126	74.6
NJ2336-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	180	380	126	69.6
LSL19 2336	Роликовый радиальный подшипник, однорядный.	180	380	126	67.4
NJ2336-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	71.5
NJG 2336 VH	Неразборный бессепараторный подшипник.	180	380	126	69.5
NU2336-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	71.5
NU2336-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	71.8
NU 2336 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	180	380	126	71.5
NU 2336 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	180	380	126	69.4
NJ2336-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	72.9
NU2336-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	71.5
NU2336-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	180	380	126	71.5
NJ2336-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	180	380	126	71.5
NJ2336-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	71.5
NCF 2336 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	180	380	126	67.5
NUH 2336 ECMH	Роликовый радиальный подшипник, однорядный.	180	380	126	67.9
RN2336-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	180	339	126	46.6
NJ2336-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	180	380	126	72.9
NU2336-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	180	380	126	71.8
NUH2336ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	68
NCF 2336 ECJB/PEX	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа.	180	380	126	67.5
NJ2336-EX-M1+HJ2336-EX	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	76.95

Модификации подшипника NJ 2336 ECML - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32336 A	180	380	126
