Роликовый подшипник NP2336

Подшипник NP2336 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2336, размер 180*380*126 мм.

Стандарт: ISO
Бренды: CX, ISO
Внутренний диаметр: 180 мм
Наружный диаметр: 380 мм
Ширина: 126 мм
Масса: 82 кг

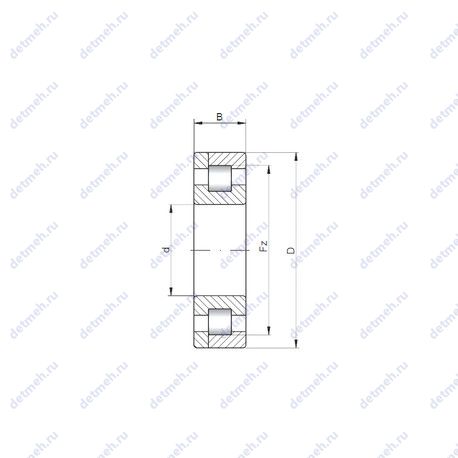

Подшипник NP2336 чертеж — Чертеж подшипника NP2336

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника NP2336

Производитель ISO

Подшипники, изготовленные по стандартам ISO (International Organization for Standardization), соответствуют международным требованиям к качеству, размерам, прочности и долговечности. Стандарты обеспечивают взаимозаменяемость подшипников разных производителей, надежность работы механизмов и удобство проектирования.

Классификация:

Нагрузка - радиальная;
Основной тип - роликовый радиальный;
Тела качения - ролики;
Обозначение - np2336;

Прочие характеристики:

Размеры. мм - 180x380x126;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 180 мм;
Внешний диаметр - 380 мм;
Высота. мм - 126;
Масса - 82 кг;
Ширина (высота) (B) - 126 мм;
Ширина наружной обоймы (C) - 126 мм.;

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Классификация:

Нагрузка - радиальная;
Тела качения - ролики;
Обозначение - np2336;
Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

Ширина (высота) (B) - 126 мм;
Ширина наружной обоймы (C) - 126 мм.;
Масса - 82 кг;
Внутренний диаметр - 180 мм;
Внешний диаметр - 380 мм;
Высота. мм - 126;
Наружный диаметр (Ew) - 328 мм.;

Прочие характеристики:

Размеры. мм - 180x380x126;
Количество дорожек качения - 1;
Уплотнение - нет;

Пропускная способность:

Грузоподъемность динамическая - 1350 кн;
Грузоподъемность статическая - 1940 кн;
Частота вращения предельная при пластичной смазке - 1200 об/мин;
Частота вращения предельная при жидкой смазке - 1800 об/мин;

В таблице приведены основные размеры подшипника NP2336, технические характеристики и номинальные значения.

Таблица модификаций подшипника NP2336

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2336	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	180	380	126	73
NF2336	Роликовый радиальный подшипник, однорядный.	180	380	126	78.7
NH2336	Роликовый радиальный подшипник, однорядный.	180	380	126	77.6
NJ2336	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	74.92
NU2336	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	73
NUP2336	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	380	126	76.87
NU2336 M	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	71
NJ2336EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	74.6
NU2336EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	74.6
NU2336 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	73
NJ2336 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	74.92
NUP2336EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	380	126	74.6
NJ2336-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	180	380	126	69.6
NUP2336 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	180	380	126	76.87
LSL19 2336	Роликовый радиальный подшипник, однорядный.	180	380	126	67.4
NJG 2336 VH	Неразборный бессепараторный подшипник.	180	380	126	69.5
NU2336-E-M6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	71.5
NJ2336-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	71.5
NJ2336-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	72.9
NU 2336 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	180	380	126	71.5
NU 2336 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	180	380	126	69.4
NJ 2336 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава.	180	380	126	70.7
NJ2336-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	180	380	126	71.5
NU2336-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	180	380	126	71.5
NU2336-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	180	380	126	71.5
NU2336-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	71.8
NJ2336-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	180	380	126	71.5
NCF 2336 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	180	380	126	67.5
NUH 2336 ECMH	Роликовый радиальный подшипник, однорядный.	180	380	126	67.9
RN2336-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	180	339	126	46.6
NU2336-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	180	380	126	71.8
NJ2336-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	180	380	126	72.9
NUH2336ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	68
NCF 2336 ECJB/PEX	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа.	180	380	126	67.5
NJ2336-EX-M1+HJ2336-EX	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	180	380	126	76.95

Модификации подшипника NP2336 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NP2336

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
CX	NP2336	180	380	126	ISO
ISO	NP2336	180	380	126	ISO

Аналог подшипника NP2336 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32336 A	180	380	126
