Роликовый подшипник C 2213 KTN9 + AH 313 G
Подшипник C 2213 KTN9 + AH 313 G — это импортный роликовый радиальный подшипник, обозначение основновного исполнения 2213, размер 120*120*31 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 120 мм
Наружный диаметр: 120 мм
Ширина: 31 мм
Масса: 1.6 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Префикс C — Цилиндрический роликоподшипник (или сам подшипник) Суффикс G — Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме) Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс TN9 — Литой сепаратор из стекло-наполненного полиамида Суффикс A — Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Таблица размеров и характеристик подшипника C 2213 KTN9 + AH 313 G
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Классификация:
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
- Обозначение - c 2213 ktn9 + ah 313 g;
- Тела качения - ролики;
Исходные данные для расчета:
- Рабочий коэффициент подачи k2 - 0.127;
- Коэффициент отклонения k1 - 0.097;

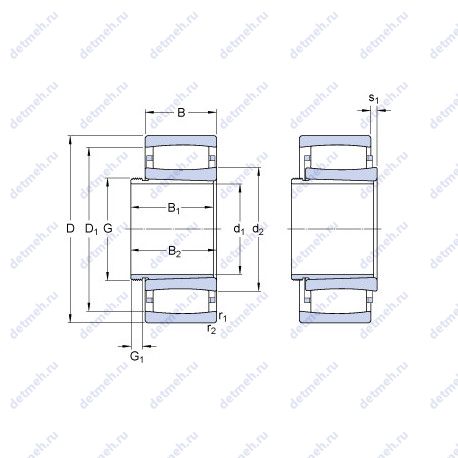

Прочие характеристики:
- s1 - 9.6 мм;
- G1 - 70 мм;
- Резьба (G) - m 70x2;
- B1 - 42 мм;
- da min. - 70.6 мм;
- d2 - 79 мм;
- Ca min. - 0.2 мм;
- Da max. - 111 мм;
- Da min. - 102 мм;
- r1.2 min. - 1.5 мм;
- Размер (d1) - 60 мм;
- Размер сопряженных деталей (ra max.) - 1.5 мм;
- Размер сопряженных деталей (da max) - 79 мм;
- Размер (D1) - 106 мм;
- Граничная нагрузка по усталости (Pu) - 21.2 кн;
- Размеры. мм - 120x60x42;
Пропускная способность:
- Предельная частота вращения - 7500 об/мин;
- Номинальная частота вращения - 5300 об/мин;
- Статическая грузоподъемность (C0) - 180 кн;
- Динамическая грузоподъемность (C) - 180 кн;
Габаритные и посадочные размеры:
- Ширина (высота) (B) - 31 мм;
- Наружный диаметр (D) - 120 мм;
- Масса - 1.6 кг;
- Высота. мм - 42;
- Внешний диаметр - 60 мм;
- Внутренний диаметр - 120 мм;
В таблице приведены основные размеры подшипника C 2213 KTN9 + AH 313 G, технические характеристики и номинальные значения.
Таблица модификаций подшипника C 2213 KTN9 + AH 313 G
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 2213 | Основное исполнение. | 65 | 120 | 31 | 1.4 |
| 2213S | Роликовый радиальный подшипник. | 65 | 120 | 31 | 1.4 |
| 2213K | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 65 | 120 | 31 | 1.15 |
| N 2213 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 65 | 120 | 31 | 1.37 |
| NF2213 | Роликовый радиальный подшипник. | 65 | 120 | 31 | 1.54 |
| 2213SK | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. | 65 | 120 | 31 | 1.4 |
| NH2213 | Роликовый радиальный подшипник. | 65 | 120 | 31 | 1.581 |
| NJ2213E | Роликовый радиальный подшипник. | 65 | 120 | 31 | 1.488 |
| NU2213E | Роликовый радиальный подшипник. | 65 | 120 | 31 | 1.45 |
| RUS2213 | Роликовый радиальный подшипник. | 79.6 | 120 | 31 | 1.06 |
| NJ 2213 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 65 | 120 | 31 | 1.47 |
| NU 2213 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 65 | 120 | 31 | 1.47 |
| NU2213R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 65 | 120 | 31 | 1.45 |
| NJ2213R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 65 | 120 | 31 | 1.45 |
| 2213-2RS | Только для внутреннего и наружного колец. Контактные уплотнения типа RS с обеих сторон подшипника. | 65 | 120 | 31 | 1.53 |
| 2213-TVH | Только для внутреннего и наружного колец. Твердая клетка из полиамида, армированного стекловолокном PA66. | 65 | 120 | 31 | 1.36 |
| E2.22213 | Подшипник с цементованными роликами и кольцами. | 65 | 120 | 31 | 1.55 |
| NUP2213R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 65 | 120 | 31 | 1.45 |
| C 2213 V | Тороидальный подшипник CARB. Бессепараторный подшипник. | 65 | 120 | 31 | 1.5 |
| NUP 2213 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 65 | 120 | 31 | 1.47 |
| 2213 TN9 | Литой сепаратор из стекло-наполненного полиамида. | 65 | 120 | 31 | 1.45 |
| NUP2213E | Роликовый радиальный подшипник. | 65 | 120 | 31 | 1.527 |
| NH2213 E | Роликовый радиальный подшипник. | 65 | 120 | 31 | 1.581 |
| NU2213 ET | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор из текстолита. | 65 | 120 | 31 | 1.41 |
| NJ2213 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор из текстолита. | 65 | 120 | 31 | 1.41 |
| C 2213 KV | Тороидальный подшипник CARB. Коническое внутреннее отверстие, конусность 1:12. Бессепараторный подшипник. | 65 | 120 | 31 | 1.5 |
| NJ2213 EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 65 | 120 | 31 | 1.67 |
| SL18 2213 | Специальный шариковый подшипник. | 65 | 120 | 31 | 1.57 |
| 2213 KTN9 | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. | 65 | 120 | 31 | 1.45 |
| 2213 ETN9 | Только для внутреннего и наружного колец. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 65 | 120 | 31 | 1.45 |
| NCF2213-V | Бессепараторный подшипник. | 65 | 120 | 31 | 1.57 |
| NU2213EG15 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 65 | 120 | 31 | 1.43 |
| NJ2213EG15 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Нормальный осевой зазор у однорядных радиально-упорных шарикового подшипников для универсальной парной установки (при О-или Х-образной схеме). | 65 | 120 | 31 | 1.47 |
| E2.22213 K | Подшипник с цементованными роликами и кольцами. Коническое внутреннее отверстие, конусность 1:12. | 65 | 120 | 31 | 1.55 |
| C 2213 TN9 | Тороидальный подшипник CARB. Литой сепаратор из стекло-наполненного полиамида. | 65 | 120 | 31 | 1.45 |
| NUP2213 ET | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из текстолита. | 65 | 120 | 31 | 1.41 |
| 2213 EKTN9 | Только для внутреннего и наружного колец. Коническое внутреннее отверстие, конусность 1:12. Литой сепаратор из стекло-наполненного полиамида. Канавка во внешнем кольце, но без стопорного кольца. | 65 | 120 | 31 | 1.45 |
| NJ2213 EMA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 65 | 120 | 31 | 1.652 |
| NUP2213 EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 65 | 120 | 31 | 1.694 |
| NJ 2213 ECP | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Усиленная конструкция для повышения грузоподъемности, сепаратор из полиамида армированный стекловолокном.. | 65 | 120 | 31 | 1.45 |
Модификации подшипника C 2213 KTN9 + AH 313 G - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
