Роликовый подшипник NJG 2324 VH

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Исходные данные для расчета:

• Расчетный коэффициент (kr) - 0.35;
• Расчетный коэффициент (e) - 0.3;
• Расчетный коэффициент (Y) - 0.4;

Прочие характеристики:

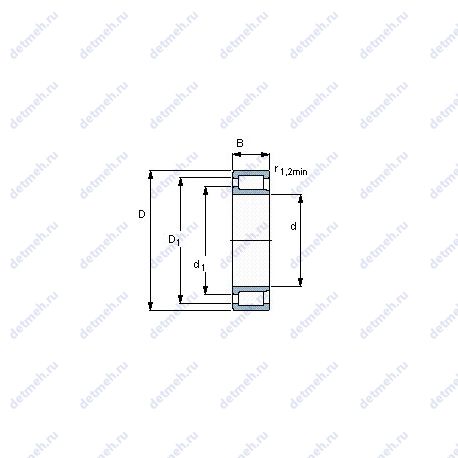

• Размер сопряженных деталей (ra max.) - 2.5 мм;
• Размер (d1) - 164 мм;
• r1.2 min. - 3 мм;
• Da max. - 245 мм;
• da min. - 134 мм;
• F - 147.39 мм;
• Размер (D1) - 213 мм;
• das - 156 мм;
• s - 5 мм;
• db max. - 143 мм;
• Pu (N) Предел усталостной прочности - 140000;
• Размеры. мм - 260x120x86;
• Граничная нагрузка по усталости (Pu) - 140 кн;

Классификация:

• Нагрузка - радиальная;
• Тела качения - ролики;
• Основной тип - роликовый радиальный;
• Обозначение - njg 2324 vh;

Пропускная способность:

• Номинальная частота вращения - 1000 об/мин;
• Предельная частота вращения - 1200 об/мин;
• Co (kN) Грузоподъемность статическая - 1250;
• C (kN) Грузоподъемность динамическая - 952;
• Nпр (об/мин) Предельная частота вращения. об/мин - 1200;
• Nном (об/мин) Номинальная частота вращения - 1000;
• Динамическая грузоподъемность (C) - 952 кн;
• Статическая грузоподъемность (C0) - 1250 кн;

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 120;
• D (мм) Наружный диаметр - 260;
• m (кг) Масса - 22.5;
• В (мм) Ширина - 86;
• Внутренний диаметр - 260 мм;
• Внешний диаметр - 120 мм;
• Высота. мм - 86;
• Масса - 22.72 кг;
• Наружный диаметр (D) - 260 мм;
• Внутренний диаметр (d) - 120 мм;
• Ширина (высота) (B) - 86 мм;

Производитель SIGMA

SIGMA — польский производитель подшипников, который специализируется на выпуске шариковых и роликовых подшипников для различных отраслей промышленности. Компания известна высоким качеством надежности и соответствию международным стандартам, а продукция конкурентоспособными ценами. Подшипники SIGMA применяются в машиностроении, сельском хозяйстве и автомобильной промышленности.

Классификация:

• Нагрузка - радиальная;
• Тела качения - ролики;
• Обозначение - njg 2324 vh;
• Основной тип - роликовый радиальный;

Габаритные и посадочные размеры:

• Ширина (высота) (B) - 86 мм.;
• Внутренний диаметр - 120 мм;
• Внешний диаметр - 260 мм;
• Высота. мм - 86;
• Ширина наружной обоймы (C) - 86 мм.;
• Масса - 22.5 кг;

Прочие характеристики:

• Размеры. мм - 120x260x86;
• Количество дорожек качения - 1;
• Уплотнение - нет;
