Роликовый подшипник E2.32324
Подшипник E2.32324 — это импортный роликовый радиально-упорный подшипник, однорядный, обозначение основновного исполнения 2324, размер 120*260*86 мм.
Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 120 мм
Наружный диаметр: 260 мм
Ширина: 86 мм
Масса: 20 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Расшифровка условного обозначения
Префикс E2 — Energy Efficient bearings.
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

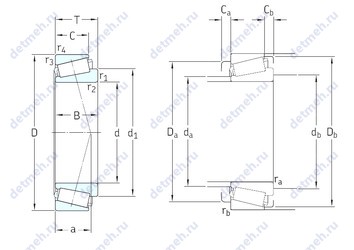

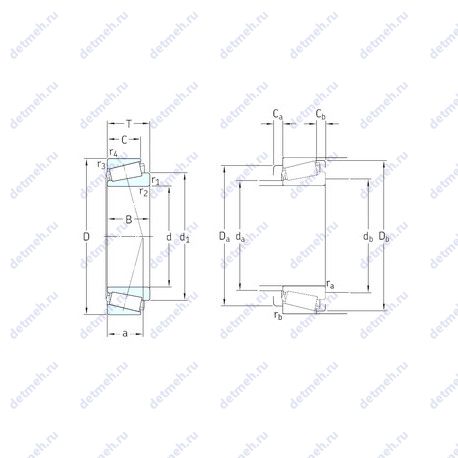

Таблица размеров и характеристик подшипника E2.32324
Производитель SKF
Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.
Исходные данные для расчета:
- Расчетный коэффициент (e): 0.35
- Расчетный коэффициент (Y): 1.7
- Расчетный коэффициент (Y0): 0.9
Прочие характеристики:
- Размер (r2 min.): 4 мм.
- Размер сопряженных деталей (da max): 148
- Размер сопряженных деталей (Da max.): 246
- Размер сопряженных деталей (ra max.): 4
- Размер (d1): 181 мм.
- Размер (a): 60 мм.
- Размер сопряженных деталей (db min): 134
- Размер (r1 min.): 4 мм.
- Размер (r3 min.): 3 мм.
- Размер (r4 min.): 3 мм.
- Размер сопряженных деталей (Ca min.): 9
- Размер сопряженных деталей (Cb min.): 21.5
- Размер сопряженных деталей (Da min): 213
- Размер сопряженных деталей (Db min.): 239
- Размер сопряженных деталей (rb max.): 3
- Размеры. мм: 120x260x90.5
- Грузоподъемность динамическая: 780 кн
- Граничная нагрузка по усталости (Pu): 90
- Количество дорожек качения: 1
- Уплотнение: нет
Классификация:
- Нагрузка: радиальная и осевая
- Тела качения: ролики
- Обозначение: e2.32324
- Основной тип: роликовый радиальный-упорный
Габаритные и посадочные размеры:
- Ширина рабочая (T): 90.5 мм.
- Масса: 20 кг
- Внутренний диаметр: 120 мм
- Внешний диаметр: 260 мм
- Высота. мм: 90.5
- Ширина наружной обоймы (C): 69 мм
- Ширина (высота) (B): 86 мм.
Пропускная способность:
- Грузоподъемность статическая: 900 кн
- Частота вращения номинальная: 2200 об/мин
- Частота вращения предельная: 2600 об/мин
В таблице приведены основные размеры подшипника E2.32324, технические характеристики и номинальные значения.
Таблица модификаций подшипника E2.32324
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2324 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 260 | 86 | 23.1 |
| NP2324 | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 25.96 |
| NH2324 | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 24.56 |
| NF2324 | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 24.92 |
| NUP2324 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 260 | 86 | 24.33 |
| NJ2324R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 260 | 86 | 23.1 |
| NU2324R | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 260 | 86 | 23.1 |
| N2324 E | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 120 | 260 | 86 | 23.1 |
| NU 2324 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 260 | 86 | 23.1 |
| NJ 2324 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 260 | 86 | 23.71 |
| NU2324E | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 23.1 |
| NJ2324E | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 23.71 |
| NU2324EM | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 25 |
| NJ2324EM | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 25 |
| NUP2324E | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 24.33 |
| NUP2324R | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 260 | 86 | 23.1 |
| NP2324 E | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 25.96 |
| NH2324 E | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 24.56 |
| NF2324 E | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 24.92 |
| NJ2324-VH | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник. | 120 | 260 | 86 | 22.3 |
| NUP2324EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 260 | 86 | 25 |
| SL19 2324 | Специальный шариковый подшипник. | 120 | 260 | 86 | 22.3 |
| NJF2324 V | Бессепараторный подшипник. | 120 | 260 | 86 | 22.3 |
| LSL19 2324 | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 22 |
| ZSL19 2324 | Роликовый радиально-упорный подшипник, однорядный. | 120 | 260 | 86 | 21.9 |
| QJ 2324 N2 | Шариковый подшипник с четырех-точечным контактом. Два смещенных на 180° стопорных паза на наружной поверхности наружного кольца подшипника. | 120 | 260 | 86 | 24 |
| NJ2324-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 260 | 86 | 23.8 |
| NU 2324 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. | 120 | 260 | 86 | 24 |
| NU2324-E-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 260 | 86 | 23.2 |
| NJG 2324 VH | Неразборный бессепараторный подшипник. | 120 | 260 | 86 | 22.5 |
| NJ2324-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 120 | 260 | 86 | 23.5 |
| NUP2324ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. Механически обработанный сепаратор из легкого сплава. | 120 | 260 | 86 | 23.5 |
| NJ 2324 ECM | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. | 120 | 260 | 86 | 24.3 |
| NU2324-E-M6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 260 | 86 | 23.5 |
| NJ 2324 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт. Механически обработанный сепаратор из легкого сплава. | 120 | 260 | 86 | 22.759 |
| NU 2324 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 120 | 260 | 86 | 22.416 |
| NUP2324-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 260 | 86 | 23.5 |
| NU2324-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 120 | 260 | 86 | 23.5 |
| NU2324-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 120 | 260 | 86 | 23.5 |
| NUP2324-E-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 120 | 260 | 86 | 24.1 |
Модификации подшипника E2.32324 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
