Подшипник NF2324 ISO

Модификация NF2324 — это импортный роликовый радиальный цилиндрический подшипник, однорядный, основное конструктивное исполнение - 2324.
Отечественный аналог - 12624.
Размер подшипника: 120*260*86 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: ISO
  3. Внутренний диаметрВнутренний диаметр: 120 мм
  4. Наружный диаметрНаружный диаметр: 260 мм
  5. ШиринаШирина: 86 мм
  6. МассаМасса: 24.92 кг

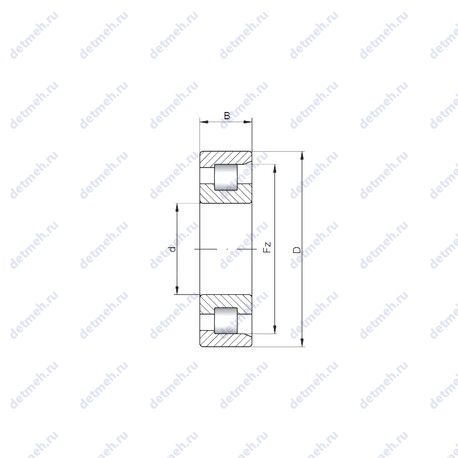

Подшипник NF2324 чертеж
Чертеж подшипника NF2324

Стоимость подшипника отправляется по запросу

Узнать цену

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Расшифровка
  3. Модификации
  4. Аналоги
  5. Взаимозаменяемость
  6. Размеры и характеристики

Расшифровка условного обозначения NF2324

Суффикс N — Канавка под стопорное кольцо на наружном кольце подшипника Суффикс F — Механически обработанный сепаратор из стали или специального чугуна

Префиксы и суффиксы указывают на дополнительную информацию, в основном если она отличается от базовой версии. Обозначают особенности конструкции или изменение характеристик, компоненты или вариант исполнения.

Таблица модификаций подшипника NF2324

НомерТехнические требованияd,ммD,ммB,ммm,кг
N2324 E1202608623.1
NF2324 E1202608624.92
NH2324 E1202608624.56
NJ2324E1202608623.71
NJF2324 VБессепараторный подшипник
1202608622.3
NP2324 E1202608625.96
NU2324E1202608623.1
NUP2324E1202608624.33
NJ 2324Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт
Канавка под стопорное кольцо на наружном кольце подшипника
Штампованный сепаратор из стального листа
1202608623.71
NU 2324Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет
Канавка под стопорное кольцо на наружном кольце подшипника
Сталь сквозной закалки SUJ2 (японская) и взаимозаменяемость (только для метрических серий)
1202608623.1
NUP2324Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Канавка под стопорное кольцо на наружном кольце подшипника
Точность размеров примерно соответствует классу точности Р4, биения меньше, чем у под­шипников класса точности Р4
Класс точности 2
Сталь сквозной закалки SUJ2 (японская) и взаимозаменяемость (только для метрических серий)
1202608624.33
NJ2324-E-M11202608623.8
NJ2324-E-M1 + HJ2324-E1202608623.8
NU2324-E-M11202608623.2
NUP2324-E-M11202608624.1
RN2324-E-MPBX1202308614.7
N2324Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов
Два смещенных на 180° стопорных паза на наружной поверхности на­ружного кольца подшипника
1202608623.1
NH2324Канавка под стопорное кольцо на наружном кольце подшипника
1202608624.56
NP2324Канавка под стопорное кольцо на наружном кольце подшипника
1202608625.96
NJ2324R1202608623.1
NU2324R1202608623.1
NUP2324R1202608623.1
NJ2324-E-M6+HJ2324-E1202608625
NJ2324-E-TVP3+HJ2324-E1202608625
NJ2324-VH1202608622.3
NJ2324-E-MA6+HJ2324-E1202608625
NJ2324-E-M61202608623.5
NJ2324-E-MA61202608623.5
NJ2324-E-MPA1202608623.5
NJ2324-E-TVP31202608623.5
NJ2324-E-MPA+HJ2324-E120260864300
NU2324-E-TVP31202608623.5
NU2324-E-M61202608623.5
NU2324-E-MA61202608623.5
NU2324-E-MPA1202608623.5
NUP2324-E-M61202608623.5
NUP2324-E-TVP31202608623.5
NUP2324-E-MA61202608623.5
NUP2324-E-MPA1202608623.5
NJ2324EM1202608625
NU2324EM1202608625
NUP2324EM1202608625
NJG 2324 VH1202608622.5
NU 2324 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
1202608622.416
NUH 2324 ECMH1202608622.3
NUP2324ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
1202608623.5
QJ 2324 N21202608624
NJ 2324 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
1202608622.759
NJ 2324 ECMОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
1202608624.3
NJ 2324 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, наружное кольцо - один борт
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
1202608624.3
NU 2324 ECMОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
1202608624
NU 2324 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
1202608624
NUP 2324 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо
Измененная или модифицированная внутренняя конструкция при неизменных основных размерах
1202608624.3
Что такое модификация подшипника?

Модификации — это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

У модификаций подшипников методы контроля бывают разные:

  1. Категория
  2. Ряд момента трения
  3. Группа радиального зазора
  4. Класс точности

Так же могут отличаться технические требования:

  1. Увеличенная грузоподъёмность
  2. Изменения конструктивных решений
  3. Модифицированный контакт
  4. Нестандартные материалы
  5. Специальные технические условия
  6. Материал и конструкция сепараторов подшипника
  7. Материалы колец и тел качения
  8. Температура отпуска и рабочая температура
  9. Марка смазки
  10. Вибрация и шумность
  11. Частота вращения предельная при пластичной смазке и жидкой
  12. Максимальная эксплуатационная нагрузка
  13. Уровень защиты

Таблица аналогов подшипника NF2324

БрендНомерd,ммD,ммB,ммСтандарт
ГОСТ1262412026086ГОСТ
ISONF232412026086ISO
Что такое аналог подшипника?

Аналог — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым. В зависимости от производителя, обозначение аналога может отличаться, значительные отличия наблюдаются между европейскими, азиатскими и американскими брендами.

Таблица взаимозаменяемостей подшипника NF2324

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
32324 A12026086
32324R12026086
32324U12026086
N2324 E12026086
NF2324 E12026086
NH2324 E12026086
NJ2324E12026086
NJF2324 V12026086
NP2324 E12026086
NU2324E12026086
NUP2324E12026086
NJ 232412026086
NU 232412026086
NUP232412026086
NJ2324-E-M112026086
NJ2324-E-M1 + HJ2324-E12026086
NU2324-E-M112026086
NUP2324-E-M112026086
N232412026086
NH232412026086
NP232412026086
SL19 232412026086
NJ2324R12026086
NU2324R12026086
NUP2324R12026086
LSL19 232412026086
ZSL19 232412026086
NJ2324-E-M6+HJ2324-E12026086
NJ2324-E-TVP3+HJ2324-E12026086
NJ2324-VH12026086
NJ2324-E-MA6+HJ2324-E12026086
NJ2324-E-M612026086
NJ2324-E-MA612026086
NJ2324-E-MPA12026086
NJ2324-E-TVP312026086
NJ2324-E-MPA+HJ2324-E12026086
NU2324-E-TVP312026086
NU2324-E-M612026086
NU2324-E-MA612026086
NU2324-E-MPA12026086
NUP2324-E-M612026086
NUP2324-E-TVP312026086
NUP2324-E-MA612026086
NUP2324-E-MPA12026086
NJ2324EM12026086
NU2324EM12026086
NUP2324EM12026086
NJG 2324 VH12026086
NU 2324 ECML12026086
NUP2324ECML12026086
NJ 2324 ECM12026086
NJ 2324 ECMA12026086
NU 2324 ECM12026086
NU 2324 ECMA12026086
NUP 2324 ECMA12026086
Что такое взаимозаменяемость подшипника?

Взаимозаменяемость делится на несколько основных типов: полная (равнозначная) и односторонняя (ограниченная).
Полная – это замена требуемого подшипника аналогом другого производителя.
Односторонняя – это когда замена возможна только в одном направлении, а в обратном недопустима.
Для применения в бытовых условиях, не требуют точного подбора соответствий, достаточно выбрать из широкого ряда доступных модификаций или аналогов. В других случаях для замены может быть выбран аналог или подходяшая модификация.

Таблица размеров и характеристик подшипника NF2324

В таблице приведены основные размеры подшипника, технические характеристики и номинальные значения, определяющие уровень соответствия данного подшипника для выполнения требуемых конструктивных решений.

Производитель ISO

Классификация:

  • Основной тип - роликовый радиальный;
  • Тела качения - ролики;
  • Обозначение - nf2324;
  • Нагрузка - радиальная;

Прочие характеристики:

  • Размеры. мм - 120x260x86;
  • Количество дорожек качения - 1;
  • Уплотнение - нет;

Габаритные и посадочные размеры:

  • Внутренний диаметр - 120 мм;
  • Внешний диаметр - 260 мм;
  • Высота. мм - 86;
  • Масса - 24.92 кг;
  • Ширина (высота) (B) - 86 мм;
  • Ширина наружной обоймы (C) - 86 мм.;
×
