Шариковый подшипник 2304 E-2RS1TN9

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

• Размер (d2) - 28.6 мм.;
• Размер сопряженных деталей (da max) - 28.5;
• Размер сопряженных деталей (Da max.) - 45;
• Размер сопряженных деталей (ra max.) - 1.1;
• Размер сопряженных деталей (da min.) - 26.5;
• Размер (r2 min.) - 1.1 мм;
• Pu (N) Предел усталостной прочности - 210;
• Размеры. мм - 20x52x21;
• Грузоподъемность динамическая - 14.3 кн;
• Граничная нагрузка по усталости (Pu) - 0.21;
• Количество дорожек качения - 2;
• Уплотнение - нет;
• Размер (D1) - 46.3 мм.;
• Размер (r1 min.) - 1.1 мм;

Классификация:

• Нагрузка - радиальная;
• Тип - сферический;
• Тела качения - шарики;
• Обозначение - 2304e-2rs1tn9, 2304 e-2rs1tn9;
• Основной тип - шариковый радиальный сферический;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.28;
• Расчетный коэффициент (Y0) - 2.5;
• Расчетный коэффициент (Y1) - 2.2;
• Расчетный коэффициент (Y2) - 3.5;
• Расчетный коэффициент (kr) - 0.05;

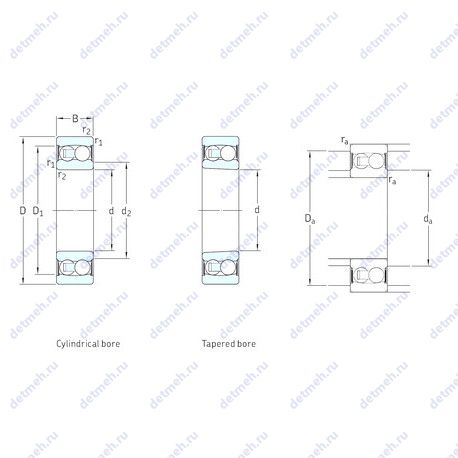

Габаритные и посадочные размеры:

• d (мм) Внутренний диаметр - 20;
• D (мм) Наружный диаметр - 52;
• m (кг) Масса - 0.21;
• В (мм) Ширина - 21;
• Масса - 0.21 кг;
• Внутренний диаметр - 20 мм;
• Внешний диаметр - 52 мм;
• Высота. мм - 21;
• Ширина наружной обоймы (C) - 21 мм.;
• Ширина (высота) (B) - 21 мм;

Пропускная способность:

• Co (kN) Грузоподъемность статическая - 4;
• C (kN) Грузоподъемность динамическая - 14.3;
• n grease (1/min) Ном. частота вращен. при пластич. смазке - 9500;
• Грузоподъемность статическая - 4 кн;
• Частота вращения предельная - 9000 об/мин;
