Роликовый подшипник 23244EMW33

Подшипник 23244EMW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23244, размер 220*400*144 мм.
Отечественный аналог - 3004244.

Стандарт: ISO
Бренд: SNR
Внутренний диаметр: 220 мм
Наружный диаметр: 400 мм
Ширина: 144 мм
Масса: 82.77 кг

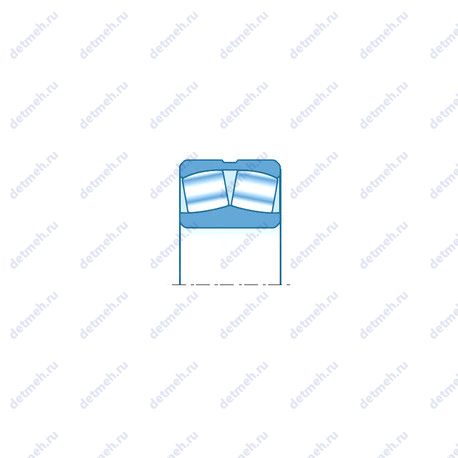

Подшипник 23244EMW33 чертеж — Чертеж подшипника 23244EMW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги

Таблица размеров и характеристик подшипника 23244EMW33

Производитель SNR

французский производитель подшипников, основанный в 1946 году. Компания специализируется на выпуске подшипников для автомобильной промышленности, аэрокосмической отрасли, железнодорожного транспорта. SNR придерживается высоких стандартов качества, что подтверждается международными сертификатами ISO 9001 и QS 9000.

Классификация:

Основной тип - роликовый упорный;
Тела качения - ролики;
Нагрузка - осевая;
Обозначение - 23244emw33;

Прочие характеристики:

Размеры. мм - 220x400x144;
Количество дорожек качения - 1;
Уплотнение - нет;

Габаритные и посадочные размеры:

Внутренний диаметр - 220.000 мм;
Внешний диаметр - 400.000 мм;
Высота. мм - 144.000;
Масса - 82.77 кг;
Высота (H) - 144.000 мм.;

В таблице приведены основные размеры подшипника 23244EMW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 23244EMW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
23244	Основное исполнение.	220	400	144	81.5
23244B	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	80
23244R	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	81.6
23244E	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	81.4
23244EK	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	81.4
23244YM	Штампованный сепаратор из листовой латуни.	220	400	144	79
23244BK	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	77.6
23244MB	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	81.1
23244RK	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	79.2
23244 K	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	81.5
23244RHA	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	77.4
23244CE4	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	80.4
23244W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79.5
23244-E1	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	77.7
23244MBK	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	81.08
23244RHAK	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	75
23244CKE4	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	80.4
23244MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	86.3
23244-E1-K	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	75.3
23244-K-MB	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	96.5
23244 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	81.4
23244 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79.5
TL23244CAE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	220	400	144	79.5
23244 KCW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	81.4
23244EMKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	83
23244MBKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	80.6
23244 CC/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	81.5
23244-MB-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	80.62
TL23244CAKE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.	220	400	144	79.5
23244 CCK/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	81.5
23244-K-MB-W33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79
23244YMW33W45A	Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79
23244KYMW507C08	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	220	400	144	79
23244YMW33W45AC2	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79
23244YMW33W45AC4	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79
23244KYMW507C08C3	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	220	400	144	79
23244KYMW507C08C4	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	220	400	144	79
23244YMW33W45AW84	Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79
23244 KCW33+H2344	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	81.4
23244-K-MB+AH2344	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	92.6

Модификации подшипника 23244EMW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника 23244EMW33

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
ГПЗ-1	3004244	220	400	144	ГОСТ
SNR	23244EMW33	220	400	144	ISO

Аналог подшипника 23244EMW33 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.
