Роликовый подшипник 23244 KCW33

Подшипник 23244 KCW33 — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23244, размер 220*400*144 мм.

Стандарт: ISO
Бренд: CX
Внутренний диаметр: 220 мм
Наружный диаметр: 400 мм
Ширина: 144 мм
Масса: 81.4 кг

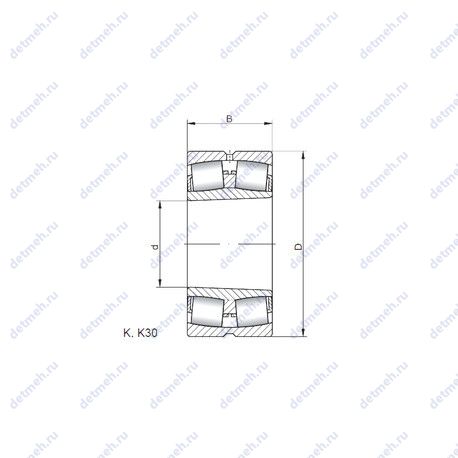

Подшипник 23244 KCW33 чертеж — Чертеж подшипника 23244 KCW33

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс K — Коническое внутреннее отверстие, конусность 1:12 Суффикс W33 — Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации

Таблица размеров и характеристик подшипника 23244 KCW33

Производитель CX

CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002

Габаритные и посадочные размеры:

Масса - 81.4 кг;
Ширина наружной обоймы (C) - 144 мм.;
Ширина (высота) (B) - 144 мм.;
Высота. мм - 144;
Внешний диаметр - 400 мм;
Внутренний диаметр - 220 мм;

Классификация:

Тип - сферический;
Нагрузка - радиальная;
Основной тип - роликовый радиальный сферический;
Обозначение - 23244 kcw33;
Форма роликов - бочкообразные;
Тела качения - ролики;

Прочие характеристики:

Уплотнение - нет;
Количество дорожек качения - 2;
Размеры. мм - 220x400x144;

Пропускная способность:

Частота вращения предельная при жидкой смазке - 950 об/мин;
Частота вращения предельная при пластичной смазке - 750 об/мин;
Грузоподъемность статическая - 3450 кн;
Грузоподъемность динамическая - 2070 кн;

В таблице приведены основные размеры подшипника 23244 KCW33, технические характеристики и номинальные значения.

Таблица модификаций подшипника 23244 KCW33

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
23244	Основное исполнение.	220	400	144	81.5
23244E	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	81.4
23244B	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	80
23244R	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	81.6
23244EK	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	81.4
23244YM	Штампованный сепаратор из листовой латуни.	220	400	144	79
23244BK	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	77.6
23244RK	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	79.2
23244 K	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	81.5
23244MB	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	81.1
23244MBK	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	81.08
23244CE4	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	80.4
23244-E1	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	77.7
23244RHA	Роликовый радиальный сферический подшипник, двухрядный.	220	400	144	77.4
23244W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79.5
23244CKE4	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	80.4
23244RHAK	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	75
23244MW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	86.3
23244-K-MB	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	96.5
23244EMW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	82.77
23244 KW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	81.4
23244 CW33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79.5
23244-E1-K	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	75.3
23244MBKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	80.6
23244EMKW33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	83
TL23244CAE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор.	220	400	144	79.5
TL23244CAKE4	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12.	220	400	144	79.5
23244-MB-W33	Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	80.62
23244 CC/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	81.5
23244 CCK/W33	Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	81.5
23244-K-MB-W33	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79
23244YMW33W45A	Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79
23244KYMW507C08	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	220	400	144	79
23244YMW33W45AC2	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79
23244YMW33W45AC4	Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79
23244KYMW507C08C3	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	220	400	144	79
23244KYMW507C08C4	Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце.	220	400	144	79
23244YMW33W45AW84	Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	79
23244-K-MB+AH2344	Коническое внутреннее отверстие, конусность 1:12.	220	400	144	92.6
23244 KCW33+H2344	Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника.	220	400	144	81.4

Модификации подшипника 23244 KCW33 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
