Роликовый подшипник 23244E
Подшипник 23244E — это импортный роликовый радиальный сферический подшипник, двухрядный, обозначение основновного исполнения 23244, размер 220*400*144 мм.
Стандарт: ISO
Бренд: NACHI
Внутренний диаметр: 220 мм
Наружный диаметр: 400 мм
Ширина: 144 мм
Масса: 81.4 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

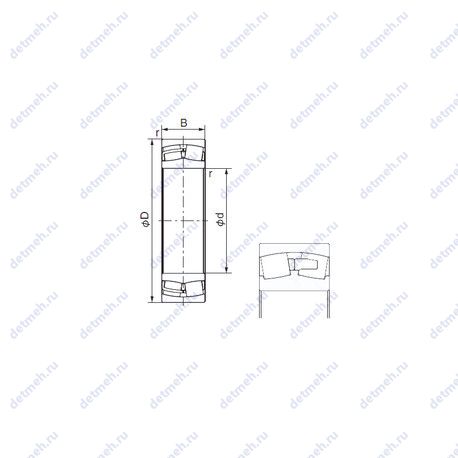

Таблица размеров и характеристик подшипника 23244E
Производитель NACHI
С 1939 года NACHI разрабатывает подшипники качения самого высокого калибра. Каждый производственный этап выполняется и контролируется на собственных заводах NACHI, от сталелитейного завода и термической обработки до механической обработки компонентов и сборки подшипников. Сегодня NACHI поставляет широкий ассортимент шариковых, роликовых, сферических роликовых и прецизионных роликовых подшипников для применения в общем машиностроении, сельском хозяйстве, трансмиссии, жидкостях, аэрокосмической и автомобильной промышленности с высокими требованиями.
Габаритные и посадочные размеры:
- Масса: 81.4 кг
- Радиус наружней фаски: 4 мм
- Ширина наружной обоймы (C): 144 мм
- Ширина (высота) (B): 144 мм.
- Высота. мм: 144
- Внешний диаметр: 400 мм
- Внутренний диаметр: 220 мм
Исходные данные для расчета:
- Расчетный коэффициент (Y2): 2.72
- Расчетный коэффициент (Y1): 1.83
- Расчетный коэффициент (Y0): 1.79
- Расчетный коэффициент (e): 0.37
Прочие характеристики:
- Уплотнение: нет
- Количество дорожек качения: 2
- Размеры. мм: 220x400x144
Пропускная способность:
- Частота вращения предельная при жидкой смазке: 1200 об/мин
- Частота вращения предельная при пластичной смазке: 1000 об/мин
- Грузоподъемность статическая: 3500 кн
- Грузоподъемность динамическая: 2920 кн
Классификация:
- Основной тип: роликовый радиальный
- Обозначение: 23244e
- Нагрузка: радиальная
- Тела качения: ролики
В таблице приведены основные размеры подшипника 23244E, технические характеристики и номинальные значения.
Таблица модификаций подшипника 23244E
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| 23244 | Основное исполнение. | 220 | 400 | 144 | 81.5 |
| 23244R | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 144 | 81.6 |
| 23244B | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 144 | 80 |
| 23244EK | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 81.4 |
| 23244RK | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 79.2 |
| 23244MB | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 144 | 81.1 |
| 23244YM | Штампованный сепаратор из листовой латуни. | 220 | 400 | 144 | 79 |
| 23244 K | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 81.5 |
| 23244BK | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 77.6 |
| 23244RHA | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 144 | 77.4 |
| 23244W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 79.5 |
| 23244CE4 | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 144 | 80.4 |
| 23244-E1 | Роликовый радиальный сферический подшипник, двухрядный. | 220 | 400 | 144 | 77.7 |
| 23244MBK | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 81.08 |
| 23244CKE4 | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 80.4 |
| 23244MW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 86.3 |
| 23244RHAK | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 75 |
| 23244-E1-K | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 75.3 |
| 23244-K-MB | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 96.5 |
| 23244 CW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 79.5 |
| 23244EMW33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 82.77 |
| 23244 KW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 81.4 |
| TL23244CAE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. | 220 | 400 | 144 | 79.5 |
| 23244EMKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 83 |
| 23244MBKW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 80.6 |
| 23244 KCW33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 81.4 |
| TL23244CAKE4 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 79.5 |
| 23244 CC/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 81.5 |
| 23244-MB-W33 | Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 80.62 |
| 23244 CCK/W33 | Группа осевого зазора однорядных радиально-упорных шарикоподшипников для универсальной парной установки (тандем, О- или X-образной). При О- или X-образном расположении в домонтажном состоянии имеют малый (СА), нормальный (СВ) или увеличенный (СС) осевой зазор. Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 81.5 |
| 23244-K-MB-W33 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 79 |
| 23244YMW33W45A | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 79 |
| 23244KYMW507C08 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 220 | 400 | 144 | 79 |
| 23244YMW33W45AC4 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 79 |
| 23244YMW33W45AC2 | Однорядный радиально-упорный шарикоподшипник с углом контакта 25°. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 79 |
| 23244YMW33W45AW84 | Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 79 |
| 23244KYMW507C08C4 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 220 | 400 | 144 | 79 |
| 23244-K-MB+AH2344 | Коническое внутреннее отверстие, конусность 1:12. | 220 | 400 | 144 | 92.6 |
| 23244KYMW507C08C3 | Коническое внутреннее отверстие, конусность 1:12. Штампованный сепаратор из листовой латуни. Без кольцевой канавки и смазочных отверстий в наружном кольце. | 220 | 400 | 144 | 79 |
| 23244 KCW33+H2344 | Коническое внутреннее отверстие, конусность 1:12. Кольцевая канавка и три отверстия для смазывания в наружном кольце подшипника. | 220 | 400 | 144 | 81.4 |
Модификации подшипника 23244E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
