Роликовый подшипник 23244MB

Производитель PSL

PSL — словацкий производитель подшипников с более чем 60-летним опытом. Компания специализируется на выпуске стандартных и специальных крупногабаритных подшипников, опорно-поворотных устройств и интегрированных редукторов. PSL является частью промышленной группы ThyssenKrupp Rothe Erde Slovakia, входящей в международный концерн ThyssenKrupp.

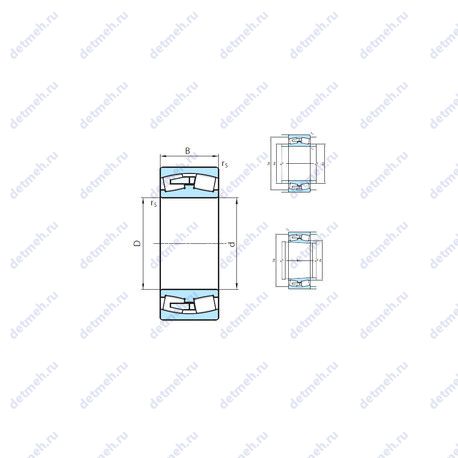

Габаритные и посадочные размеры:

• Внешний диаметр - 400. мм;
• Масса - 82 кг;
• Высота. мм - 144;
• Внутренний диаметр - 220 мм;
• Радиус наружней фаски - 4 мм;
• Ширина наружной обоймы (C) - 144 мм.;
• Ширина (высота) (B) - 144 мм.;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.32;
• Расчетный коэффициент (Y0) - 2;
• Расчетный коэффициент (Y2) - 3.1;
• Расчетный коэффициент (Y1) - 2.1;

Пропускная способность:

• Частота вращения предельная при жидкой смазке - 840 об/мин;
• Частота вращения предельная при пластичной смазке - 710 об/мин;
• Грузоподъемность статическая - 3260 кн;
• Грузоподъемность динамическая - 2020 кн;

Прочие характеристики:

• Размер сопряженных деталей (ra max.) - 3;
• Размеры. мм - 220x400x144;
• Размер сопряженных деталей (Da max.) - 382;
• Размер сопряженных деталей (da min.) - 238;
• Размер сопряженных деталей (Da min) - 337;
• Уплотнение - нет;
• Количество дорожек качения - 2;

Классификация:

• Обозначение - 23244mb;
• Нагрузка - радиальная;
• Тела качения - ролики;
• Основной тип - роликовый радиальный сферический;
• Тип - сферический;
• Форма роликов - бочкообразные;

Производитель AST

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик  прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

• Basic Radial Load Factor Y0 - 1.8;
• Basic Radial Load Factor Y2 - 2.9;
• Basic Radial Load Factor Y1 - 1.9;
• Basic Radial Load Factor e - 0.35;
• Максимальная скорость (масло) - 1;
• Максимальная скорость (смазка) - 1;
• Номинальная статическая нагрузка - 2.899.000;
• Номинальная динамическая нагрузка - 1.850.000;
• Материал - 52100 chrome steel. or equivalent;
• Радиус (мин) - 4.000;
• Диаметр отверстия - 220.0000;
• Тип подшипника - straight bore;
• Размеры. мм - 220x400x144;

Классификация:

• Тип - сферический;
• Тела качения - ролики;
• Основной тип - роликовый радиальный сферический;
• Форма роликов - бочкообразные;
• Обозначение - 23244mb;
• Нагрузка - радиальная;

Габаритные и посадочные размеры:

• Масса - 81.100;
• Ширина - 144.0000 мм;
• Внешний диаметр - 400.0000 мм;
• Высота. мм - 144;
• Внешний диаметр - 400 мм;
• Внутренний диаметр - 220 мм;

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Прочие характеристики:

• Размер сопряженных деталей (da min.) - 237;
• Размер (n) - 17.7;
• Размер (d5) - 9.5 об/мин;
• Размер сопряженных деталей (ra max.) - 3;
• Граничная нагрузка по усталости (Pu) - 181;
• Уплотнение - нет;
• Размер (D1) - 337.6 мм.;
• Размер сопряженных деталей (Da max.) - 383;
• Количество дорожек качения - 2;
• Размеры. мм - 220x400x144;

Классификация:

• Тип - сферический;
• Форма роликов - бочкообразные;
• Основной тип - роликовый радиальный сферический;
• Тела качения - ролики;
• Нагрузка - радиальная;
• Обозначение - 23244-mb;

Пропускная способность:

• Грузоподъемность статическая - 3450 кн;
• Частота вращения предельная - 1 400 об/мин;
• Частота вращения номинальная - 850 об/мин;
• Грузоподъемность динамическая - 2040 кн;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.37;
• Расчетный коэффициент (Y0) - 1.79;
• Расчетный коэффициент (Y1) - 1.83;
• Расчетный коэффициент (Y2) - 2.72;

Габаритные и посадочные размеры:

• Радиус наружней фаски - 4 мм.;
• Масса - 81.1 кг;
• Ширина наружной обоймы (C) - 144 мм.;
• Ширина (высота) (B) - 144 мм.;
• Высота. мм - 144;
• Внешний диаметр - 400 мм;
• Внутренний диаметр - 220 мм;
