Роликовый подшипник 23244-K-MB

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

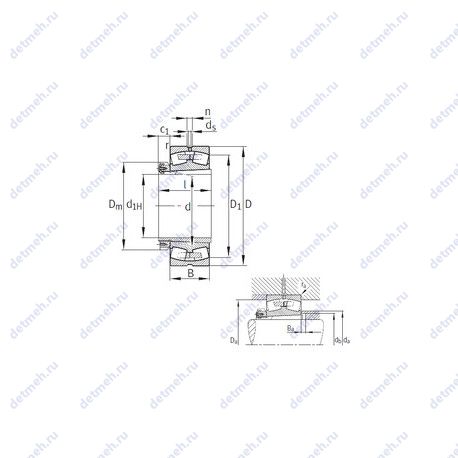

Прочие характеристики:

• Размер сопряженных деталей (da min.) - 237;
• Уплотнение - нет;
• Размер (D1) - 337.6 мм.;
• Размер сопряженных деталей (Da max.) - 383;
• Размер (n) - 17.7;
• Размер (d2) - – мм.;
• Размер (d5) - 9.5 об/мин;
• Размер (I) - 186;
• Размер (Dm) - 280;
• Размер (C) - 35 мм.;
• Размер (C1) - – мм.;
• Размер сопряженных деталей (ba min.) - 11;
• Размеры. мм - 220x400x144;
• Количество дорожек качения - 2;
• Размер сопряженных деталей (da max) - 259;
• Размер сопряженных деталей (db min) - 236;
• Размер сопряженных деталей (ra max.) - 3;
• Граничная нагрузка по усталости (Pu) - 181;

Исходные данные для расчета:

• Расчетный коэффициент (e) - 0.37;
• Расчетный коэффициент (Y0) - 1.79;
• Расчетный коэффициент (Y1) - 1.83;
• Расчетный коэффициент (Y2) - 2.72;

Габаритные и посадочные размеры:

• Радиус наружней фаски - 4 мм.;
• Внутренний диаметр (d1) - 200;
• Ширина наружной обоймы (C) - 144 мм.;
• Внутренний диаметр - 220 мм;
• Внешний диаметр - 400 мм;
• Высота. мм - 144;
• Ширина (высота) (B) - 144 мм.;
• Масса - 96.5 кг;

Пропускная способность:

• Частота вращения номинальная - 850 об/мин;
• Частота вращения предельная - 1 400 об/мин;
• Грузоподъемность динамическая - 2040 кн;
• Грузоподъемность статическая - 3450 кн;

Классификация:

• Тип - сферический;
• Тела качения - ролики;
• Форма роликов - бочкообразные;
• Обозначение - 23244-k-mb;
• Основной тип - роликовый радиальный сферический;
• Нагрузка - радиальная;
