Роликовый подшипник NJG 2338 VH

Подшипник NJG 2338 VH — это импортный роликовый радиальный цилиндрический подшипник, однорядный, обозначение основновного исполнения 2338, размер 190*400*132 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 190 мм
Наружный диаметр: 400 мм
Ширина: 132 мм
Масса: 80 кг

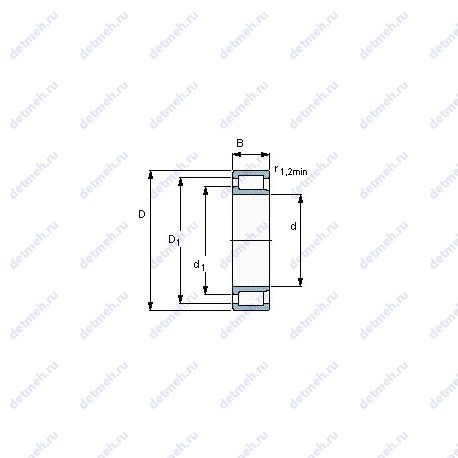

Подшипник NJG 2338 VH чертеж — Чертеж подшипника NJG 2338 VH

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Суффикс VH — Неразборный бессепараторный подшипник

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NJG 2338 VH

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

db max. - 222 мм;
da min. - 210 мм;
F - 224.43 мм;
das - 239 мм;
s - 8 мм;
Da max. - 378 мм;
Pu (N) Предел усталостной прочности - 280000;
Размеры. мм - 400x190x132;
Граничная нагрузка по усталости (Pu) - 280 кн;
Размер (D1) - 320 мм;
Размер сопряженных деталей (ra max.) - 4 мм;
Размер (d1) - 250 мм;
r1.2 min. - 5 мм;

Пропускная способность:

Номинальная частота вращения - 630 об/мин;
Предельная частота вращения - 800 об/мин;
Co (kN) Грузоподъемность статическая - 3000;
C (kN) Грузоподъемность динамическая - 2160;
Nпр (об/мин) Предельная частота вращения. об/мин - 800;
Nном (об/мин) Номинальная частота вращения - 630;
Динамическая грузоподъемность (C) - 2160 кн;
Статическая грузоподъемность (C0) - 3000 кн;

Исходные данные для расчета:

Расчетный коэффициент (e) - 0.3;
Расчетный коэффициент (Y) - 0.4;
Расчетный коэффициент (kr) - 0.35;

Габаритные и посадочные размеры:

d (мм) Внутренний диаметр - 190;
D (мм) Наружный диаметр - 400;
m (кг) Масса - 80;
В (мм) Ширина - 132;
Внутренний диаметр (d) - 190 мм;
Внутренний диаметр - 400 мм;
Внешний диаметр - 190 мм;
Высота. мм - 132;
Масса - 80 кг;
Наружный диаметр (D) - 400 мм;
Ширина (высота) (B) - 132 мм;

Классификация:

Тела качения - ролики;
Обозначение - njg 2338 vh;
Основной тип - роликовый радиальный;
Нагрузка - радиальная;

В таблице приведены основные размеры подшипника NJG 2338 VH, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJG 2338 VH

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2338	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	190	400	132	84.7
NF2338	Роликовый радиальный цилиндрический подшипник, однорядный.	190	400	132	91.4
NJ2338	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	86.93
NH2338	Роликовый радиальный цилиндрический подшипник, однорядный.	190	400	132	89.57
NP2338	Роликовый радиальный цилиндрический подшипник, однорядный.	190	400	132	95.2
NU2338	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	84.7
NUP2338	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	400	132	89.19
NU2338EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	86.2
NJ2338EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	86.2
NU2338 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	84.7
NJ2338 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	86.93
NH2338 E	Роликовый радиальный цилиндрический подшипник, однорядный.	190	400	132	89.57
NUP2338EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	400	132	86.2
NUP2338 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	400	132	89.19
NJ2338-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	190	400	132	80
LSL19 2338	Роликовый радиальный цилиндрический подшипник, однорядный.	190	400	132	78.1
NU2338-E-M6	Роликовый радиальный цилиндрический подшипник, однорядный.	190	400	132	85.7
NJ2338-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	82.5
NJ2338-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	190	400	132	82.5
NU 2338 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	190	400	132	82.5
NU 2338 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	190	400	132	80.28
NU2338-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	82.5
NU2338-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	190	400	132	82.5
NJ2338-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	82.5
NU2338-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	83.1
NJ2338-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	84.4
NCF 2338 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	190	400	132	78
NUH 2338 ECMH	Роликовый радиальный цилиндрический подшипник, однорядный.	190	400	132	78.6
RN2338-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	190	360	132	58.3
NU2338-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	190	400	132	83.1
NJ2338-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	190	400	132	84.4
NCF 2338 ECJB/PEX	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа.	190	400	132	78
NUH 2338 ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	78.6
NJ2338-EX-M1+HJ2338-EX	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	89.2

Модификации подшипника NJG 2338 VH - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32338 A	190	400	132
