Роликовый подшипник NU2338-E-M6

Подшипник NU2338-E-M6 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2338, размер 190*400*132 мм.

Стандарт: ISO
Бренды: AST, NKE
Внутренний диаметр: 190 мм
Наружный диаметр: 400 мм
Ширина: 132 мм
Масса: 85.7 кг

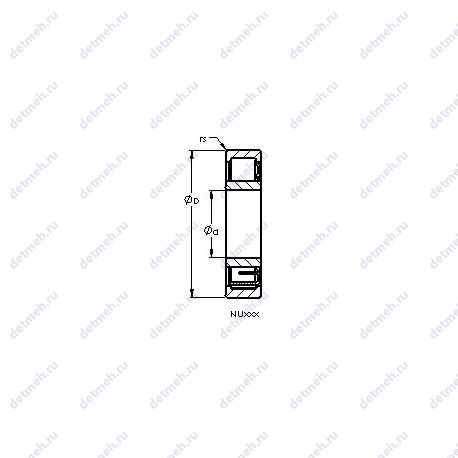

Подшипник NU2338-E-M6 чертеж — Чертеж подшипника NU2338-E-M6

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NU — Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Аналоги
Взаимозаменяемость

Таблица размеров и характеристик подшипника NU2338-E-M6

Производитель NKE+

NKE предлагает как стандартные, так и специальные подшипники для всех промышленных применений где требуется высокое качество изготовления. Этот европейский бренд, был одобрен многими специалистами из различных сфер деятельности. Подшипники подойдут для требовательных применений, таких как механические и электрические приводные системы, насосы и компрессоры, а также сельскохозяйственная техника. Кроме того, NKE представит «Advanced Engineering», новый инженерный отдел разработки, где в тесном сотрудничестве с заказчиками разрабатываются специальные подшипниковые решения.

Пропускная способность:

Грузоподъемность статическая: 2707 кн
Грузоподъемность динамическая: 1925 кн
Частота вращения предельная: 2600 об/мин

Габаритные и посадочные размеры:

Внутренний диаметр: 190 мм
Внешний диаметр: 400 мм
Высота. мм: 132
Ширина (высота) (B): 132 мм.
Ширина наружной обоймы (C): 132 мм.
Масса: 82.5 кг
Внутренний диаметр (F): 240 мм.

Прочие характеристики:

Размер (r1 min.): 5 мм
Размер (r2 min.): 5 мм
Размеры. мм: 190x400x132
Количество дорожек качения: 1
Уплотнение: нет
Размер (r3 min.): 5 мм
Размер (r4 min.): 5 мм
Расстояние от торца тугого кольца до центра радиуса сферы (S): 11

Классификация:

Основной тип: роликовый радиальный
Тела качения: ролики
Нагрузка: радиальная
Обозначение: nu2338-e-m6

Производитель AST+

AST Bearings - сертифицированная компания по стандарту ISO 9001:2015. Ведущий поставщик прецизионных подшипников и сопутствующих товаров. Подшипники производятся для следующих отраслей: аэрокосмической, медицинской, пищевой и промышленной отрасли, зеленой энергетики, высоких технологий и робототехники.

Прочие характеристики:

Max. Shaft Shoulder Dia. Inner (Li): 245.0
Min. Housing Shoulder Dia.. Outer (Lo): 353.0
Precision: rbec 1
Standard Clearance: c0
Радиус (мин): 4.000
Размеры. мм: 190x400x132
Тип подшипника: nu
Диаметр отверстия: 190.0000
Материал: 52100 chrome steel. or equivalent
Номинальная динамическая нагрузка: 1.789.000
Номинальная статическая нагрузка: 2.628.000
Максимальная скорость (смазка): 1
Максимальная скорость (масло): 2

Классификация:

Тела качения: ролики
Нагрузка: радиальная
Обозначение: nu2338 em6
Основной тип: роликовый радиальный

Габаритные и посадочные размеры:

Внутренний диаметр: 190 мм
Внешний диаметр: 400 мм
Высота. мм: 132
Внешний диаметр: 400.0000 мм
Ширина: 132.0000 мм
Масса: 85.700

В таблице приведены основные размеры подшипника NU2338-E-M6, технические характеристики и номинальные значения.

Таблица модификаций подшипника NU2338-E-M6

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2338	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	190	400	132	84.7
NF2338	Роликовый радиальный подшипник, однорядный.	190	400	132	91.4
NP2338	Роликовый радиальный подшипник, однорядный.	190	400	132	95.2
NU2338	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	84.7
NH2338	Роликовый радиальный подшипник, однорядный.	190	400	132	89.57
NJ2338	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	86.93
NUP2338	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	400	132	89.19
NH2338 E	Роликовый радиальный подшипник, однорядный.	190	400	132	89.57
NJ2338 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	86.93
NU2338 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	84.7
NU2338EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	86.2
NJ2338EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	86.2
NUP2338 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	400	132	89.19
NUP2338EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	400	132	86.2
NJ2338-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	190	400	132	80
LSL19 2338	Роликовый радиальный подшипник, однорядный.	190	400	132	78.1
NJG 2338 VH	Неразборный бессепараторный подшипник.	190	400	132	80
NJ2338-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	82.5
NU2338-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	83.1
NU 2338 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	190	400	132	82.5
NU 2338 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	190	400	132	80.28
NJ2338-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	84.4
NU2338-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	82.5
NU2338-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	190	400	132	82.5
NJ2338-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	190	400	132	82.5
NJ2338-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	82.5
NCF 2338 ECJB	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.	190	400	132	78
NUH 2338 ECMH	Роликовый радиальный подшипник, однорядный.	190	400	132	78.6
RN2338-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	190	360	132	58.3
NU2338-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	190	400	132	83.1
NJ2338-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	190	400	132	84.4
NCF 2338 ECJB/PEX	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа.	190	400	132	78
NUH 2338 ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	78.6
NJ2338-EX-M1+HJ2338-EX	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	89.2

Модификации подшипника NU2338-E-M6 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Аналоги подшипника NU2338-E-M6

Бренд	Номер	d,мм	D,мм	B,мм	Стандарт
AST	NU2338-E-M6	190	400	132	ISO
NKE	NU2338-E-M6	190	400	132	ISO

Аналог подшипника NU2338-E-M6 — это идентичный подшипник по конструктивному исполнению, размерам и характеристикам, изготовленный разными производителями, является полностью взаимозаменяемым.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32338 A	190	400	132
