Роликовый подшипник NCF 2338 ECJB

Подшипник NCF 2338 ECJB — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2338, размер 190*400*132 мм.

Стандарт: ISO
Бренд: SKF
Внутренний диаметр: 190 мм
Наружный диаметр: 400 мм
Ширина: 132 мм
Масса: 78 кг

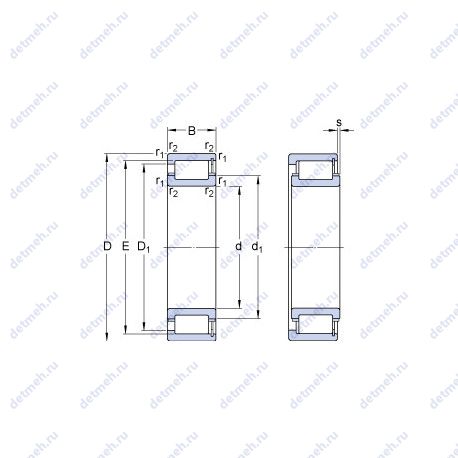

Подшипник NCF 2338 ECJB чертеж — Чертеж подшипника NCF 2338 ECJB

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NCF — Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном Суффикс J — Штампованный сепаратор из стального листа

Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
Написать в Телеграм, WhatsApp +7 (977) 089-51-20
или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы

Общие сведения
Размеры и характеристики
Модификации
Взаимозаменяемость

Таблица размеров и характеристик подшипника NCF 2338 ECJB

Производитель SKF

Подшипники SKF значительно улучшили все ключевые аспекты рабочих параметров. В новых подшипниках качения фирма объединила трибологию, применение материалов, оптимизацию конструкции и производственных процессов, а также другие запатентованные знания из полученного опыта.

Прочие характеристики:

Размер (D1): 341.2 мм
s: 9.5 мм
E: 360 мм
da min.: 209 мм
Da max.: 380 мм
Da min.: 351 мм
r1.2 min.: 5 мм
Размер (d1): 262.2 мм
Размер сопряженных деталей (ra max.): 4 мм
Размер сопряженных деталей (da max): 251 мм
Граничная нагрузка по усталости (Pu): 255 кн
Размеры. мм: 400x190x132

Исходные данные для расчета:

Расчетный коэффициент (kr): 0.2

Пропускная способность:

Предельная частота вращения: 2200 об/мин
Номинальная частота вращения: 1500 об/мин
Статическая грузоподъемность (C0): 2750 кн
Динамическая грузоподъемность (C): 1940 кн

Классификация:

Нагрузка: радиальная
Основной тип: роликовый радиальный
Обозначение: ncf 2338 ecjb
Тела качения: ролики

Габаритные и посадочные размеры:

Ширина (высота) (B): 132 мм
Внутренний диаметр (d): 190 мм
Наружный диаметр (D): 400 мм
Масса: 78 кг
Высота. мм: 132
Внешний диаметр: 190 мм
Внутренний диаметр: 400 мм

В таблице приведены основные размеры подшипника NCF 2338 ECJB, технические характеристики и номинальные значения.

Таблица модификаций подшипника NCF 2338 ECJB

Номер	Технические требования	d,мм	D,мм	B,мм	m,кг
N2338	Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.	190	400	132	84.7
NF2338	Роликовый радиальный подшипник, однорядный.	190	400	132	91.4
NJ2338	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	86.93
NH2338	Роликовый радиальный подшипник, однорядный.	190	400	132	89.57
NP2338	Роликовый радиальный подшипник, однорядный.	190	400	132	95.2
NU2338	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	84.7
NUP2338	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	400	132	89.19
NU2338EM	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	86.2
NJ2338EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	86.2
NU2338 E	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	84.7
NJ2338 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	86.93
NH2338 E	Роликовый радиальный подшипник, однорядный.	190	400	132	89.57
NUP2338EM	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	400	132	86.2
NUP2338 E	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.	190	400	132	89.19
NJ2338-VH	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.	190	400	132	80
LSL19 2338	Роликовый радиальный подшипник, однорядный.	190	400	132	78.1
NJG 2338 VH	Неразборный бессепараторный подшипник.	190	400	132	80
NU2338-E-M6	Роликовый радиальный подшипник, однорядный.	190	400	132	85.7
NJ2338-E-M6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	82.5
NJ2338-E-MPA	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.	190	400	132	82.5
NU 2338 ECMA	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.	190	400	132	82.5
NU 2338 ECML	Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.	190	400	132	80.28
NU2338-E-MA6	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.	190	400	132	82.5
NU2338-E-MPA	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.	190	400	132	82.5
NJ2338-E-MA6	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.	190	400	132	82.5
NU2338-EX-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	83.1
NJ2338-EX-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	84.4
NUH 2338 ECMH	Роликовый радиальный подшипник, однорядный.	190	400	132	78.6
RN2338-EX-MPBX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.	190	360	132	58.3
NU2338-EX-TB-M1	Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	190	400	132	83.1
NJ2338-EX-TB-M1	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита.	190	400	132	84.4
NCF 2338 ECJB/PEX	Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа.	190	400	132	78
NUH 2338 ECMH/PEX	Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	78.6
NJ2338-EX-M1+HJ2338-EX	Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью.	190	400	132	89.2

Модификации подшипника NCF 2338 ECJB - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номер	d,мм	D,мм	B,мм	Условие	Отличия	Различия
32338 A	190	400	132
