Роликовый подшипник NJ2338-EX-TB-M1

Подшипник NJ2338-EX-TB-M1 — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2338, размер 190*400*132 мм.

  1. Стандарт качестваСтандарт: ISO
  2. ПроизводителиБренд: FAG
  3. Внутренний диаметрВнутренний диаметр: 190 мм
  4. Наружный диаметрНаружный диаметр: 400 мм
  5. ШиринаШирина: 132 мм
  6. МассаМасса: 84.4 кг

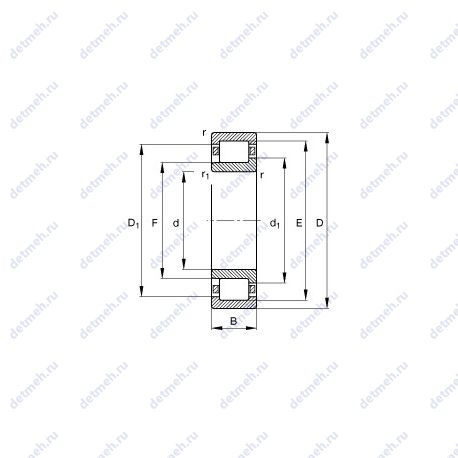

Подшипник NJ2338-EX-TB-M1 чертеж
Чертеж подшипника NJ2338-EX-TB-M1

Стоимость подшипника отправляется по запросу

Узнать цену

Расшифровка условного обозначения

Префикс NJ — Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт Суффикс X — Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью Суффикс T — Механически обработанный сепаратор из текстолита

Обратите внимание!

Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации и аналоги.

Вы можете связаться с нами по телефону: +7 (495) 255-13-10

Написать в Телеграм, WhatsApp +7 (977) 089-51-20

или отправьте заявку на почту: zakaz@detmeh.ru

Содержание страницы
  1. Общие сведения
  2. Размеры и характеристики
  3. Модификации
  4. Взаимозаменяемость

Таблица размеров и характеристик подшипника NJ2338-EX-TB-M1

Производитель FAG

Немецкий производитель FAG – это компания, основанная в далеком 1883 году. Этот производитель стоял у истоков серийного производства шариковых подшипников качения, так как именно она первой начала шлифовать шарики при помощи специального станка собственной разработки. В 1886 году бренд выпустил первые опоры качения и с тех пор больше не покидал десятку мировых лидеров своей индустрии. С 1905 года фирма зарегистрировала торговую марку FAG, которая была независимой почти столетие. Только в 2001 году производитель объединился с компанией INA и стал частью концерна Schaeffler KG.

Габаритные и посадочные размеры:

  • Наружный диаметр (D): 400 мм
  • Внутренний диаметр (d): 190 мм
  • Ширина (высота) (B): 132 мм.
  • Высота. мм: 132
  • Внешний диаметр: 400 мм
  • Внутренний диаметр: 190 мм

Прочие характеристики:

  • dc min.: 265.3 мм.
  • da min.: 210 мм.
  • s: 11 мм./осевое перемещение из среднего положения
  • Размер (r): 5 мм.
  • F: 240 мм.
  • Da max.: 380 мм.
  • nB: 1030 1/min
  • nG: 2440 1/min
  • Cur: 285000 n
  • C0r: 2650000 n
  • Cr: 1890000 n
  • m: 84.4 kg
  • Размер (D1): 336 мм.
  • Размер сопряженных деталей (ra max.): 4 мм
  • Размер сопряженных деталей (da max): 237.8 мм.
  • Размер (r1 min.): 5 мм
  • Размер (d1): 264 мм.
  • Размеры. мм: 190x400x132

Классификация:

  • Основной тип: роликовый радиальный
  • Нагрузка: радиальная
  • Обозначение: nj2338-ex-tb-m1
  • Тела качения: ролики

В таблице приведены основные размеры подшипника NJ2338-EX-TB-M1, технические характеристики и номинальные значения.

Таблица модификаций подшипника NJ2338-EX-TB-M1

НомерТехнические требованияd,ммD,ммB,ммm,кг
N2338Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов.19040013284.7
NF2338Роликовый радиальный подшипник, однорядный.19040013291.4
NP2338Роликовый радиальный подшипник, однорядный.19040013295.2
NU2338Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.19040013284.7
NH2338Роликовый радиальный подшипник, однорядный.19040013289.57
NJ2338Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.19040013286.93
NUP2338Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.19040013289.19
NH2338 EРоликовый радиальный подшипник, однорядный.19040013289.57
NJ2338 EОднорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.19040013286.93
NU2338 EОднорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.19040013284.7
NU2338EMОднорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.19040013286.2
NJ2338EMОднорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.19040013286.2
NUP2338 EОднорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.19040013289.19
NUP2338EMОднорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо.19040013286.2
NJ2338-VHОднорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник.19040013280
LSL19 2338Роликовый радиальный подшипник, однорядный.19040013278.1
NU2338-E-M6Роликовый радиальный подшипник, однорядный.19040013285.7
NJG 2338 VHНеразборный бессепараторный подшипник.19040013280
NJ2338-E-M6Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.19040013282.5
NU 2338 ECMAОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах.19040013282.5
NU 2338 ECMLОднорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава.19040013280.28
NJ2338-EX-M1Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью.19040013284.4
NU2338-E-MA6Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет.19040013282.5
NU2338-E-MPAОднорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни.19040013282.5
NU2338-EX-M1Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью.19040013283.1
NJ2338-E-MPAОднорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни.19040013282.5
NJ2338-E-MA6Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт.19040013282.5
NCF 2338 ECJBОднорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа.19040013278
NUH 2338 ECMHРоликовый радиальный подшипник, однорядный.19040013278.6
RN2338-EX-MPBXГабаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни.19036013258.3
NU2338-EX-TB-M1Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью. Механически обработанный сепаратор из текстолита.19040013283.1
NCF 2338 ECJB/PEXОднорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью. Штампованный сепаратор из стального листа.19040013278
NUH 2338 ECMH/PEXГабаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью.19040013278.6
NJ2338-EX-M1+HJ2338-EXОднорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндри­ческой наружной поверхностью.19040013289.2

Модификации подшипника NJ2338-EX-TB-M1 - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.

Таблица взаимозаменяемости

Номерd,ммD,ммB,ммУсловиеОтличияРазличия
32338 A190400132
