Роликовый подшипник NH2338 E
Подшипник NH2338 E — это импортный роликовый радиальный подшипник, однорядный, обозначение основновного исполнения 2338, размер 190*400*132 мм.
Стандарт: ISO
Бренд: CX
Внутренний диаметр: 190 мм
Наружный диаметр: 400 мм
Ширина: 132 мм
Масса: 89.57 кг
Стоимость подшипника отправляется по запросу
Узнать цену
Обратите внимание!
Если вы хотите купить подшипник или вас интересует его цена, наличие, срок поставки, модификации, аналоги.
Вы можете связаться с нами по телефону: +7 (495) 255-13-10
или отправьте заявку на почту: zakaz@detmeh.ru
Содержание страницы

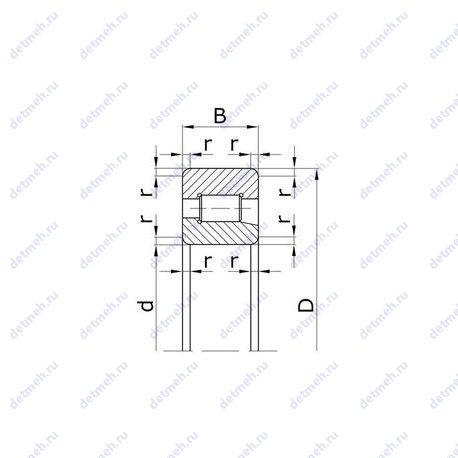

Таблица размеров и характеристик подшипника NH2338 E
Производитель CX
CX подшипники являются торговой маркой компании Complex. Высокое качество продукции гарантируется 18-месячной стандартной гарантией, которая распространяется на все товары этой группы. Заводы выпускающие продукцию для CX, соответствуют стандарту качества ISO 9001:9002
Пропускная способность:
- Грузоподъемность статическая - 2220 кн;
- Частота вращения предельная при жидкой смазке - 1800 об/мин;
- Частота вращения предельная при пластичной смазке - 1200 об/мин;
- Грузоподъемность динамическая - 1520 кн;
Прочие характеристики:
- Размер (B2) - 36.5 мм.;
- Размер (B1) - 18 мм.;
- Диаметр отверстия комплекта шариков/роликов (Fw) - 245 мм;
- Уплотнение - нет;
- Количество дорожек качения - 1;
- Размеры. мм - 190x400x132;
Классификация:
- Нагрузка - радиальная;
- Основной тип - роликовый радиальный;
- Обозначение - nh2338 e;
- Тела качения - ролики;
Габаритные и посадочные размеры:
- Ширина наружной обоймы (C) - 132 мм.;
- Ширина (высота) (B) - 132 мм;
- Масса - 89.57 кг;
- Высота. мм - 132;
- Внешний диаметр - 400 мм;
- Внутренний диаметр - 190 мм;
В таблице приведены основные размеры подшипника NH2338 E, технические характеристики и номинальные значения.
Таблица модификаций подшипника NH2338 E
| Номер | Технические требования | d,мм | D,мм | B,мм | m,кг |
|---|---|---|---|---|---|
| N2338 | Однорядный цилиндрический роликовый подшипник. Внутреннее кольцо подшипника имеет два борта, наружное - без бортов. | 190 | 400 | 132 | 84.7 |
| NF2338 | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 91.4 |
| NP2338 | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 95.2 |
| NJ2338 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 400 | 132 | 86.93 |
| NU2338 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 400 | 132 | 84.7 |
| NH2338 | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 89.57 |
| NUP2338 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 400 | 132 | 89.19 |
| NJ2338 E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 400 | 132 | 86.93 |
| NU2338 E | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 400 | 132 | 84.7 |
| NU2338EM | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 400 | 132 | 86.2 |
| NJ2338EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 400 | 132 | 86.2 |
| NUP2338 E | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 400 | 132 | 89.19 |
| NUP2338EM | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, внутреннее - один борт и одно свободное фланцевое кольцо. | 190 | 400 | 132 | 86.2 |
| NJ2338-VH | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Неразборный бессепараторный подшипник. | 190 | 400 | 132 | 80 |
| LSL19 2338 | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 78.1 |
| NU2338-E-M6 | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 85.7 |
| NJG 2338 VH | Неразборный бессепараторный подшипник. | 190 | 400 | 132 | 80 |
| NJ2338-E-M6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 400 | 132 | 82.5 |
| NJ2338-EX-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 400 | 132 | 84.4 |
| NU 2338 ECMA | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Измененная или модифицированная внутренняя конструкция при неизменных основных размерах. | 190 | 400 | 132 | 82.5 |
| NU 2338 ECML | Однорядный цилиндрический роликовый подшипник, наружное кольцо имеет два борта, а внутреннее бортов не имеет. Механически обработанный сепаратор из легкого сплава. | 190 | 400 | 132 | 80.28 |
| NU2338-E-MA6 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. | 190 | 400 | 132 | 82.5 |
| NU2338-E-MPA | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Механически обработанный сепаратор оконного типа из латуни. | 190 | 400 | 132 | 82.5 |
| NJ2338-E-MPA | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Механически обработанный сепаратор оконного типа из латуни. | 190 | 400 | 132 | 82.5 |
| NJ2338-E-MA6 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. | 190 | 400 | 132 | 82.5 |
| NU2338-EX-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 400 | 132 | 83.1 |
| NCF 2338 ECJB | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Штампованный сепаратор из стального листа. | 190 | 400 | 132 | 78 |
| NUH 2338 ECMH | Роликовый радиальный подшипник, однорядный. | 190 | 400 | 132 | 78.6 |
| RN2338-EX-MPBX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор оконного типа из латуни. | 190 | 360 | 132 | 58.3 |
| NU2338-EX-TB-M1 | Однорядные цилиндрические роликоподшипники. Наружное кольцо подшипника имеет два борта, а внутреннее кольцо бортов не имеет. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 190 | 400 | 132 | 83.1 |
| NJ2338-EX-TB-M1 | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Механически обработанный сепаратор из текстолита. | 190 | 400 | 132 | 84.4 |
| NCF 2338 ECJB/PEX | Однорядный без сепараторный цилиндрический роликовый подшипник, два борта на внутреннем кольце и один борт на наружном. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. Штампованный сепаратор из стального листа. | 190 | 400 | 132 | 78 |
| NUH 2338 ECMH/PEX | Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 400 | 132 | 78.6 |
| NJ2338-EX-M1+HJ2338-EX | Однорядный цилиндрический роликовый подшипник. Наружное кольцо имеет два борта, наружное - один борт. Габаритные размеры отличаются от стандарта ISO или опорные ролики с цилиндрической наружной поверхностью. | 190 | 400 | 132 | 89.2 |
Модификации подшипника NH2338 E - это разновидности одного и того же подшипника в рамках производителя, главными отличиями являются методы контроля и технические требования. Основное обозначение содержащее посадочные размеры (d,D,B) не изменяется. Если модификация отличается методами контроля, добавляется префикс, если техническими требованиями, суффиксы.
Таблица взаимозаменяемости
| Номер | d,мм | D,мм | B,мм | Условие | Отличия | Различия |
|---|---|---|---|---|---|---|
| 32338 A | 190 | 400 | 132 |
